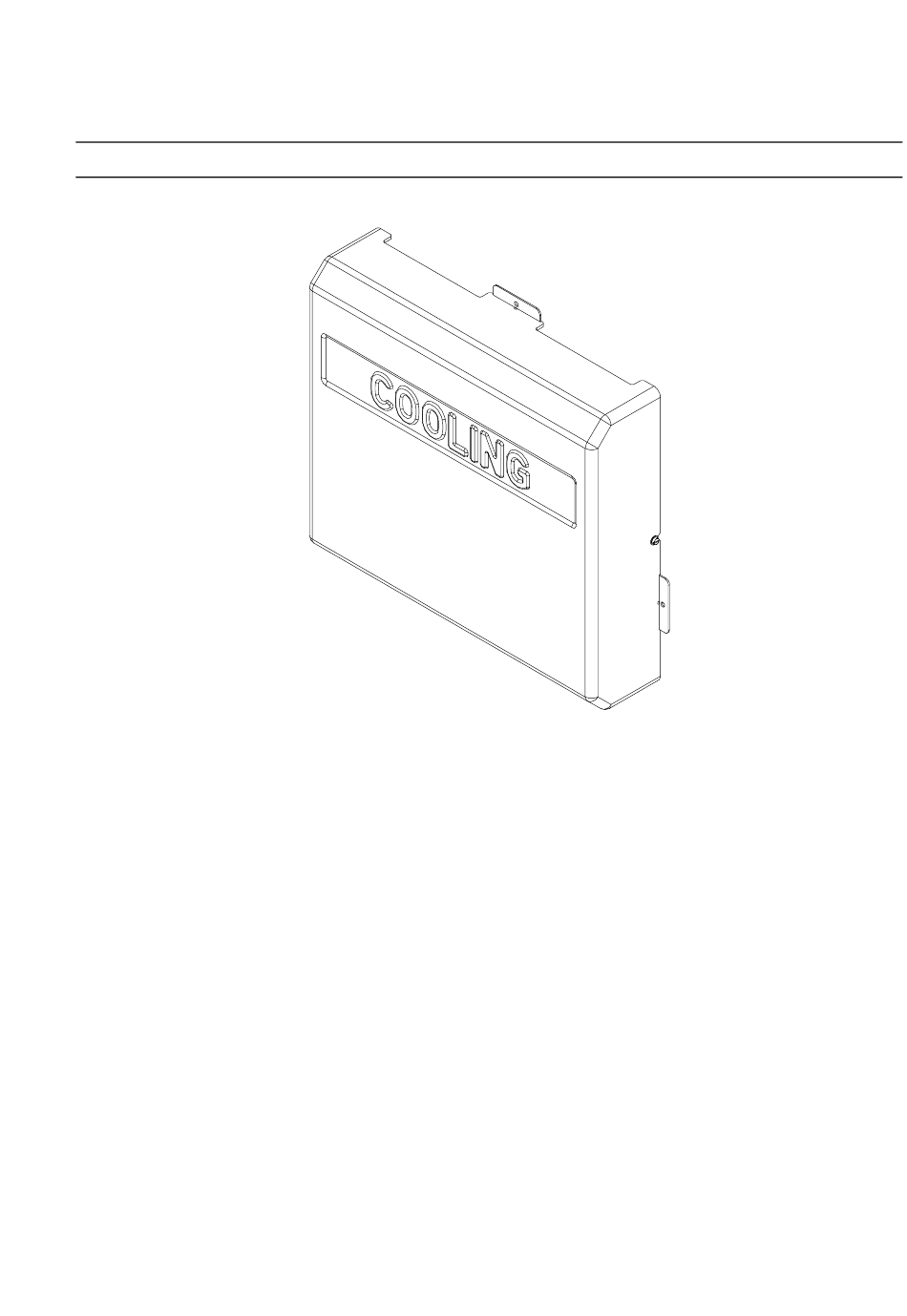

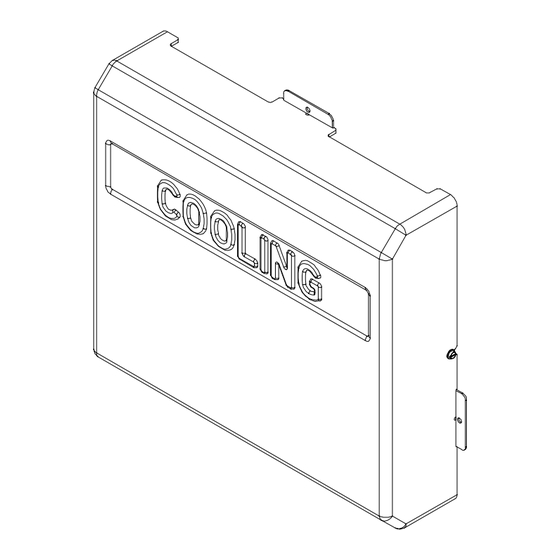

Wärmepumpenregler
für Passive Kühlung
Montageanweisung
Inhaltsverzeichnis:
1.
Lieferumfang.....................................................................................................................2
2.
Zubehör ............................................................................................................................2
3.
Montage............................................................................................................................2
3.1. Montage des Reglers ....................................................................................................2
3.2. Montage von Vor- und Rücklauffühler Kühlwasser .......................................................3
3.3. Stromversorgung...........................................................................................................3
4.
Betrieb ..............................................................................................................................4
4.1. Regleraufbau ................................................................................................................4
4.1.1. Netzwerkbetrieb .....................................................................................................4
4.2. Funktionsbeschreibung passive Kühlung bei Sole/Wasser-Wärmepumpen ................5
4.3.1. Schaltverhalten der Primärpumpe..........................................................................5
4.3.2. Umwälzpumpe für Kühlung (Kälteverteilung).........................................................6
5.
Anhang .............................................................................................................................6
5.1. Einbindungen Kühlen mit Sole/Wasser-Wärmepumpen...............................................6
5.2. Einbindungen Kühlen mit Wasser/Wasser-Wärmepumpen..........................................7
5.3. Legende ........................................................................................................................8
5.4. Stromlaufplan (interne Verdrahtung).............................................................................9
5.5. Anschlussplan .............................................................................................................10
FD 8409
348190 / WPM PK
Bestell-Nr.: 452114.66.46
Seite 1 von 10
