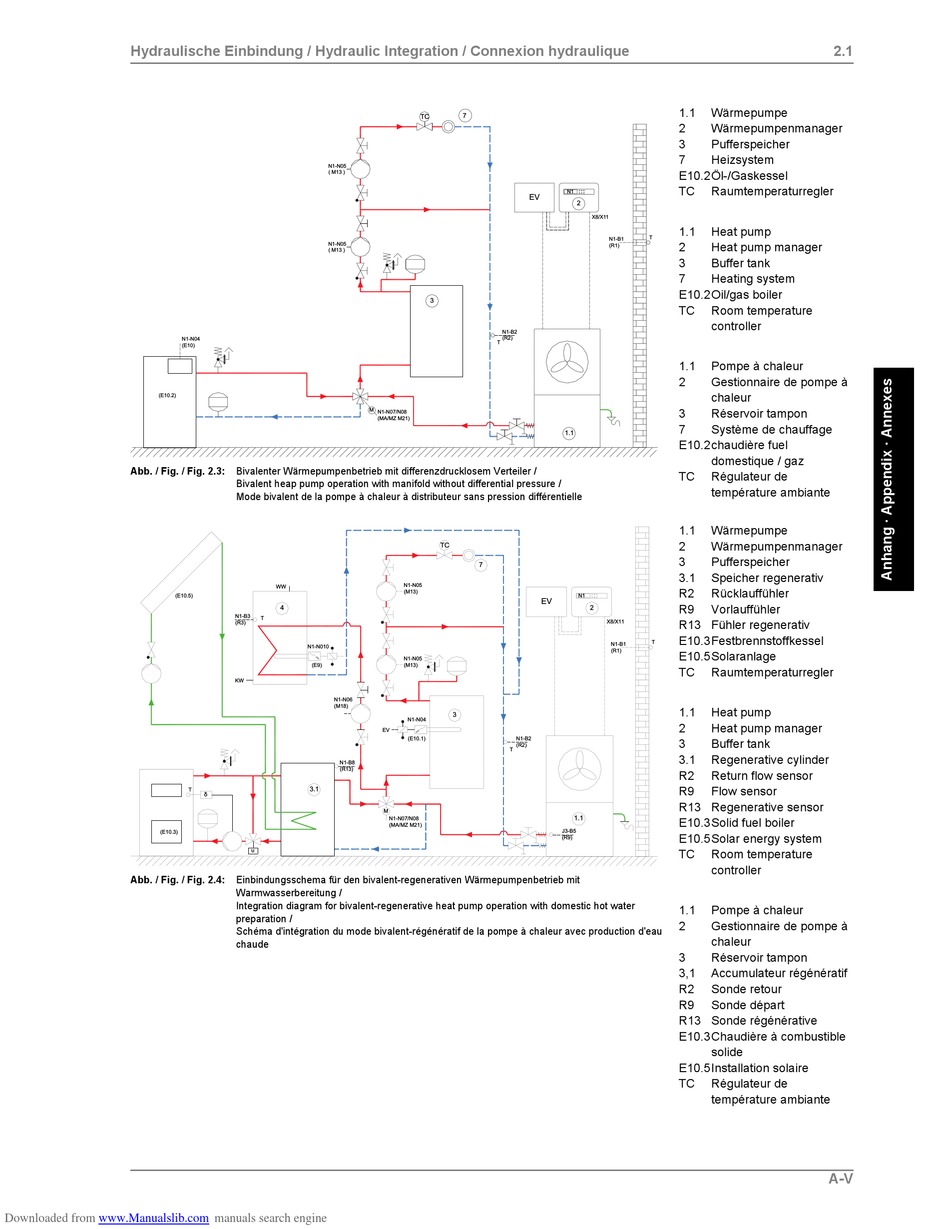

Hydraulische Einbindung / Hydraulic Integration / Connexion hydraulique

Abb. / Fig. / Fig. 2.3:
Abb. / Fig. / Fig. 2.4:
Downloaded from www.Manualslib.com
Bivalenter Wärmepumpenbetrieb mit differenzdrucklosem Verteiler /
Bivalent heap pump operation with manifold without differential pressure /
Mode bivalent de la pompe à chaleur à distributeur sans pression différentielle
Einbindungsschema für den bivalent-regenerativen Wärmepumpenbetrieb mit
Warmwasserbereitung /
Integration diagram for bivalent-regenerative heat pump operation with domestic hot water
preparation /
Schéma d'intégration du mode bivalent-régénératif de la pompe à chaleur avec production d'eau
chaude
manuals search engine
2.1
1.1 Wärmepumpe
2 Wärmepumpenmanager
3 Pufferspeicher
7 Heizsystem
E10.2Öl-/Gaskessel
TC Raumtemperaturregler
1.1 Heat pump
2 Heat pump manager
3 Buffer tank
7 Heating system
E10.2Oil/gas boiler
TC Room temperature
controller
1.1 Pompe à chaleur
2 Gestionnaire de pompe à
chaleur
3 Réservoir tampon
7 Système de chauffage
E10.2chaudière fuel
domestique / gaz
TC Régulateur de
température ambiante
1.1 Wärmepumpe
2 Wärmepumpenmanager
3 Pufferspeicher
3.1 Speicher regenerativ
R2 Rücklauffühler
R9 Vorlauffühler
R13 Fühler regenerativ
E10.3Festbrennstoffkessel
E10.5Solaranlage
TC Raumtemperaturregler
1.1 Heat pump
2 Heat pump manager
3 Buffer tank
3.1 Regenerative cylinder
R2 Return flow sensor
R9 Flow sensor
R13 Regenerative sensor
E10.3Solid fuel boiler
E10.5Solar energy system
TC Room temperature
controller
1.1 Pompe à chaleur
2 Gestionnaire de pompe à
chaleur
3 Réservoir tampon
3,1 Accumulateur régénératif
R2 Sonde retour
R9 Sonde départ
R13 Sonde régénérative
E10.3Chaudière à combustible
solide
E10.5Installation solaire
TC Régulateur de
température ambiante
A-V
