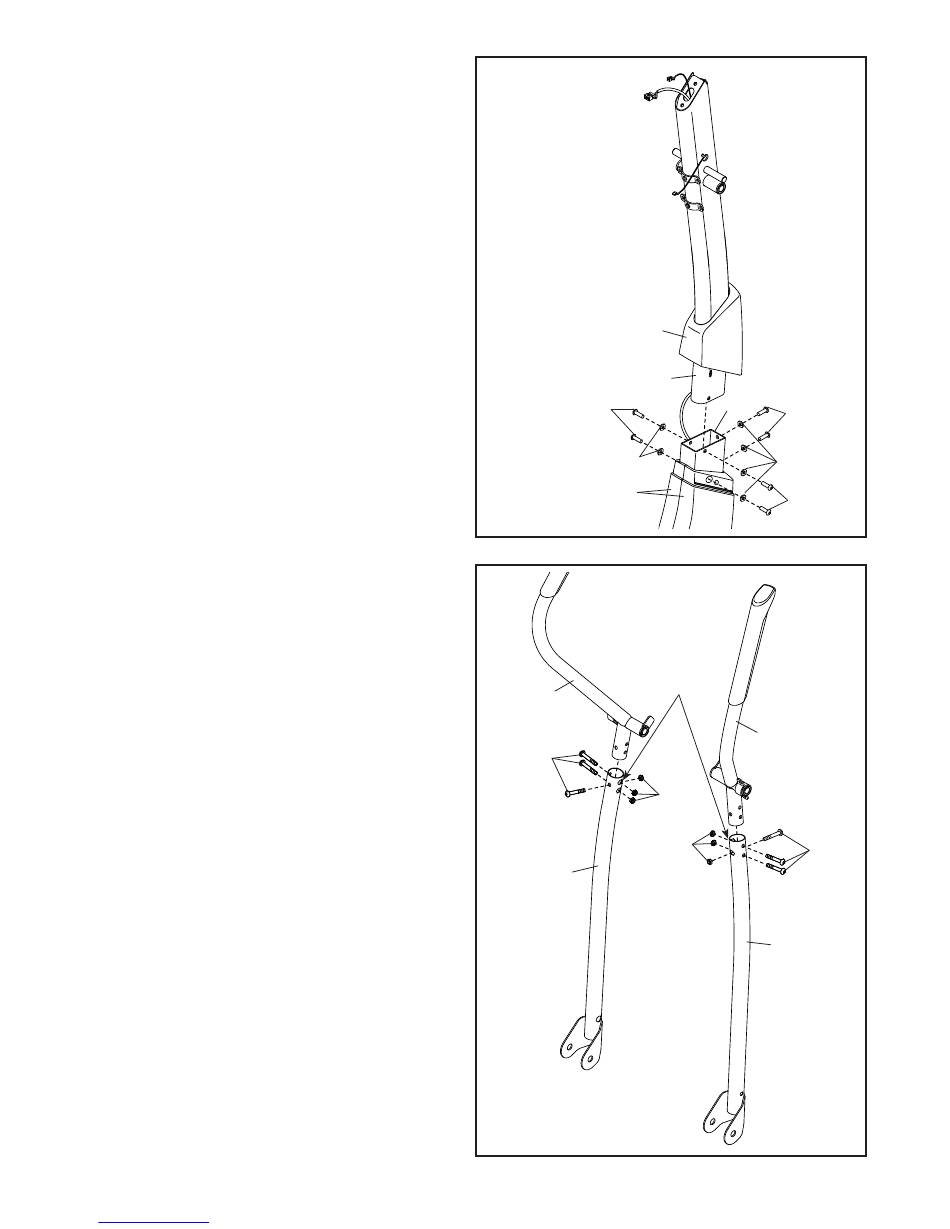

6. Hinweis: Vermeiden Sie ein Abklemmen der
Drähte. Schieben Sie dann den Pfosten (5) in
den Rahmen (1) hinein.
Befestigen Sie den Pfosten (5) mit sechs
M8 x 16mm Schrauben (102) und sechs M8
Federringen (83). Ziehen Sie die Schrauben
noch nicht fest.
Schieben Sie die obere Abdeckung (23) nach
unten. Drücken Sie die obere Abdeckung
noch nicht in die rechte und linke
Rahmenabdeckung (21, 22) ein.
7. Identifizieren Sie den rechten Oberkörperarm (8)
und das rechte Oberkörperbein (6) und legen
Sie diese wie angezeigt aus.
Fügen Sie den linken Oberkörperarm (8) in das
linke Oberkörperbein (6) ein.
Befestigen Sie den rechten Oberkörperarm (8)
mit drei M8 x 45mm Bolzen (104) und drei M8
Kontermuttern (105). Achten Sie darauf, dass
sich die Kontermuttern in den sechseckigen
Löchern befinden. Ziehen Sie die Bolzen
noch nicht fest.
Montieren Sie den linken Oberkörperarm (9)
und das andere Oberkörperbein (7) auf die
gleiche Weise.
Downloaded from
www.Manualslib.com
manuals search engine
6
Vermeiden Sie
ein Abklemmen
der Kabel
23
102
83
21, 22
7
Sechseckige
9
104
7
9
5
1
102
83
102
Löcher
8
105
105
104
6
