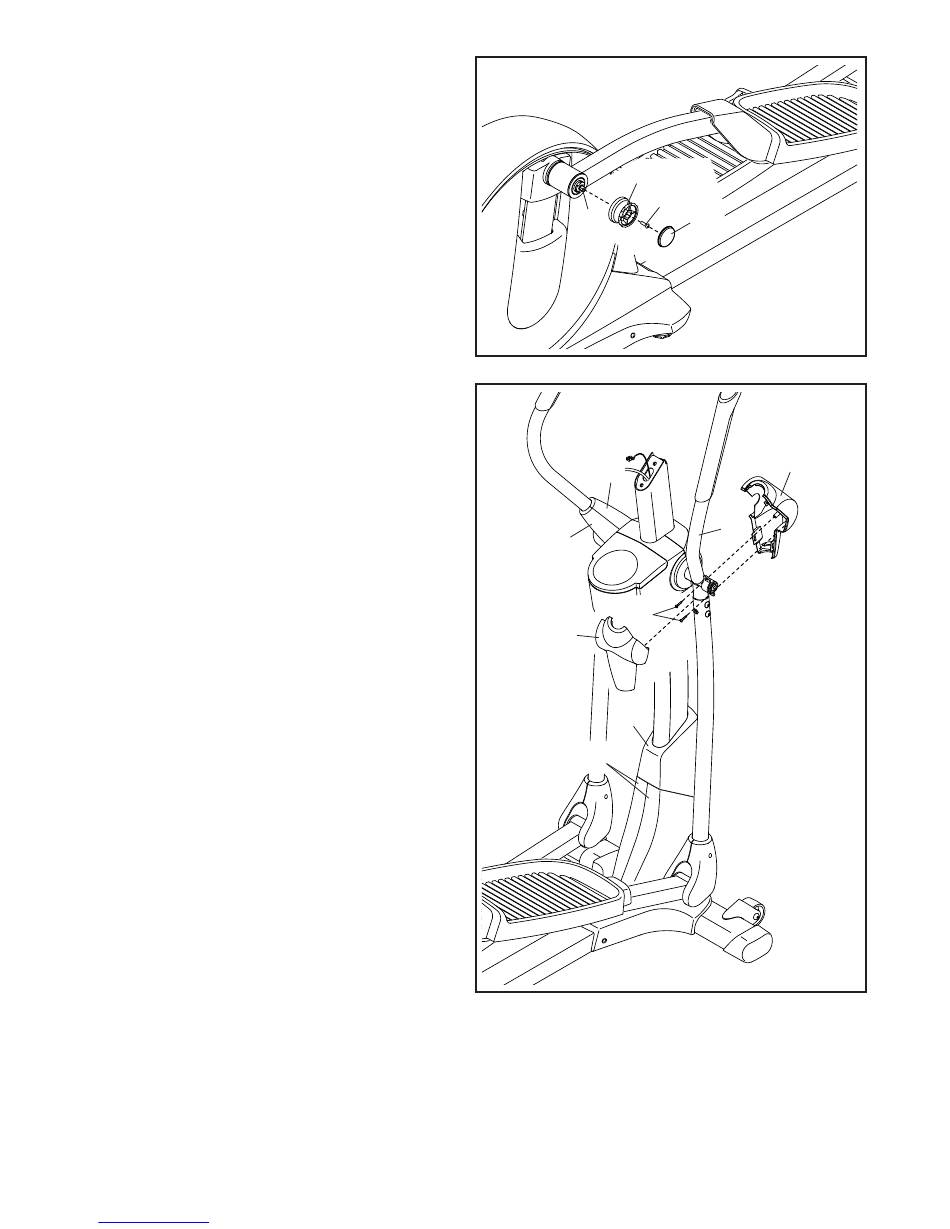

16. Entfernen Sie die Kappe (nicht abgebildet) vom
rechten Verstellstift (44) und werfen Sie diese
weg.
Befestigen Sie den Verstellknopf (45) an den
rechten Verstellstift (44) mit einer M6 x 12mm
Schraube (111).
Drücken Sie dann die Laschen auf der
Verstellkappe (46) in den Verstellknopf (45)
hinein.
Wiederholen Sie diesen Schritt auf der linken
Seite des Ellipsentrainers.
17. Siehe Schritt 7. Ziehen Sie die sechs M8 x
45mm Bolzen (104) fest.
Siehe Schritt 6. Ziehen Sie die sechs M8 x
16mm Schrauben (102) fest; ziehen Sie die
zwei Schrauben auf der Vorderseite des
Ellipsentrainers fest, dann ziehen Sie die
anderen vier Schrauben fest.
Identifizieren Sie die rechte hintere und vordere
Beinabdeckung (29, 30).
Befestigen Sie die rechte, vordere
Beinabdeckung (30) mit zwei M4 x 16mm
Schrauben (93) am rechten Oberkörperarm (8).
Befestigen Sie die rechte hintere Beinabdeckung
(29) um den rechten Oberkörperarm (8) durch
Drücken der Laschen auf der rechten hin-
teren Beinabdeckung in die rechte vordere
Beinabdeckung (30).
Befestigen Sie die linke hintere und vor-
dere Beinabdeckung (31, 32) auf die gleiche
Weise.
Dann, schieben Sie die obere Abdeckung (23)
nach unten und drücken Sie diese in die rechte
und linke Rahmenabdeckung (21,22) ein.
Downloaded from
www.Manualslib.com
manuals search engine
16
45
44
17
32
31
93
29
23
21, 22
14
111
46
30
8
