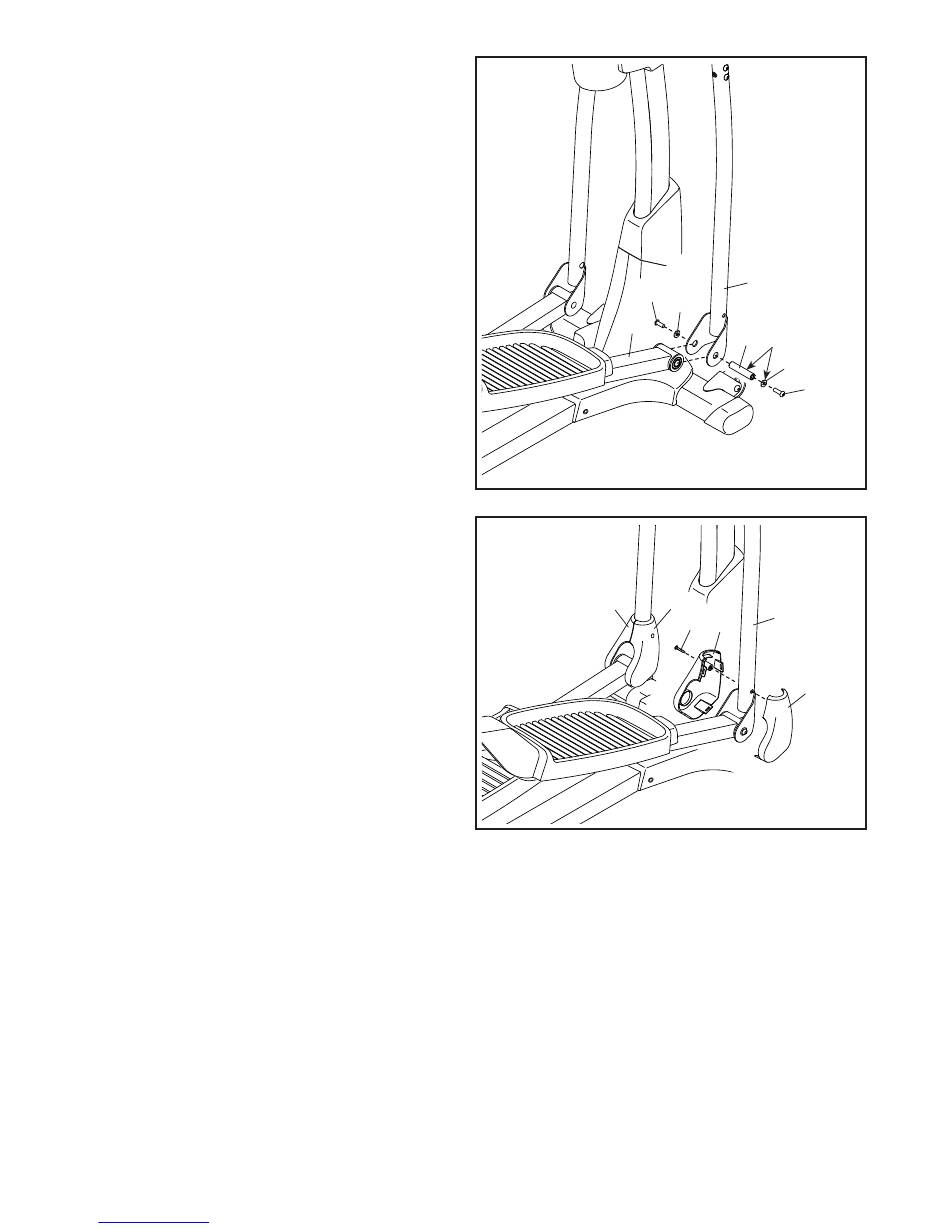

14. Schmieren Sie ein wenig Schmiermittel auf die
lange Pedalarmachse (106) und auf die M8 x
23mm x 1,5mm Unterlegscheibe (91).
Als nächstes, ziehen Sie eine M8 x 16mm
Schraube (102) und eine M8 x 23mm x 1,5mm
Unterlegscheibe (91) ein paar Umdrehungen in
ein Ende der langen Pedalarmachse (106) fest.
Während eine zweite Person das vordere Ende
des rechten Pedalarmes (12) innerhalb der
Klammer am rechten Oberkörperbein (6) hinhält,
schieben Sie die lange Pedalarmachse (106)
durch beide Teile durch.
Drehen Sie eine weitere M8 x 16mm
Schraube (102) und eine M8 x 23mm x 1,5mm
Unterlegscheibe (91) ein paar Umdrehungen
in die lange Pedalarmachse (106) ein. Dann,
ziehen Sie beide Schrauben gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
15. Identifizieren Sie die rechte innere und äussere
Beinabdeckung (27, 28) und legen Sie diese wie
abgebildet aus.
Drücken Sie die rechte innere und äussere
Beinabdeckung (27, 28) um das rechte
Oberkörperbein (6) zusammen.
Befestigen Sie die rechte innere und äussere
Beinabdeckung (27, 28) an das rechte
Oberkörperbein (6) mit einer M4 x 16mm
Schraube (93). Um ein Beschädigen des
Plastiks zu vermeiden, ziehen Sie die
Schrauben nicht zu fest an.
Befestigen Sie die linke innere und äussere
Beinabdeckung (49, 50) auf der gleichen
Weise.
