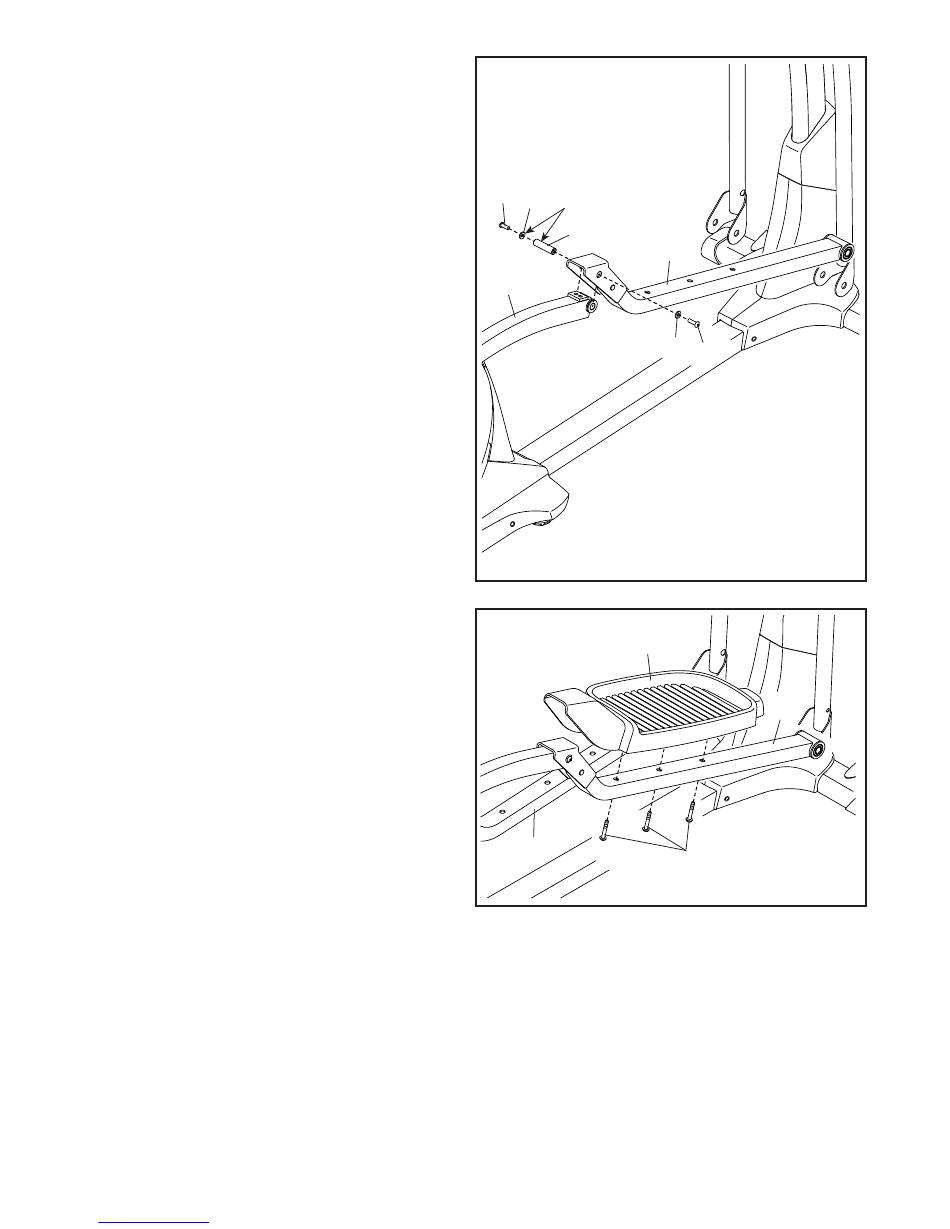

12. Identifizieren Sie die kurzen Pedalarmachsen
(115) und die langen Pedalachsen (nicht
abgebildet).
Schmieren Sie ein wenig Schmiermittel auf die
kurze Pedalarmachse (115) und auf die M8 x
23mm x 1,5mm Unterlegscheibe (91).
Als nächstes, ziehen Sie eine M8 x 16mm
Schraube (102) und die M8 x 23mm x 1,5mm
Unterlegscheibe (91) ein paar Umdrehungen in
ein Ende der kurzen Pedalarmachse (115) fest.
Legen Sie ein Pedalarm (12) wie abgebildet
aus. Während eine zweite Person das vordere
Ende des rechten Dreharmes (51) innerhalb der
Klammer am Pedalarm hält, fügen Sie die kurze
Pedalarmachse (115) durch beide Teile durch
hinein.
Drehen Sie eine weitere M8 x 16mm
Schraube (102) und eine M8 x 23mm x 1,5mm
Unterlegscheibe (91) ein paar Umdrehungen
in die kurze Pedalarmachse (115) ein. Dann,
ziehen Sie beide Schrauben gleichzeitig fest.
Wiederholen Sie diesen Schritt auf der
anderen Seite des Ellipsentrainers.
13. Identifizieren Sie das rechte Pedal (14) und
legen Sie dieses wie abgebildet aus.
Befestigen Sie das rechte Pedal (14) an das
rechte Pedalarm (12) mit drei M8 x 50mm
Schrauben (112).
Befestigen Sie das linke Pedal (nicht abge-
bildet) an den linken Pedalarm (12) auf die
gleiche Weise.
Downloaded from
www.Manualslib.com
manuals search engine
12
102 91
Schmiermittel
115
51
13
14
12
12
12
91
102
12
112
