ibaFOB-2i-X
7.4.2.

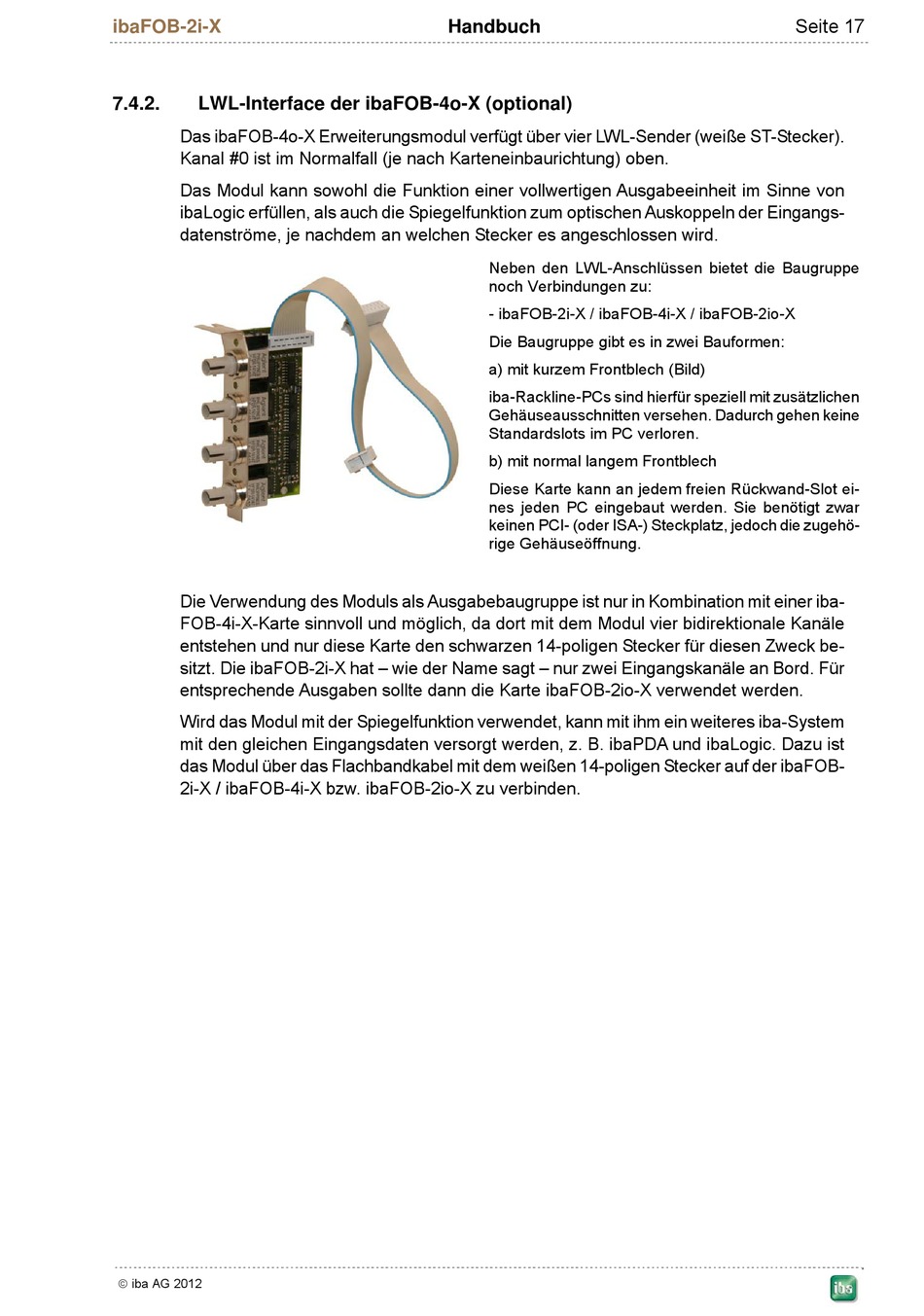

LWL-Interface der ibaFOB-4o-X (optional)
Das ibaFOB-4o-X Erweiterungsmodul verfügt über vier LWL-Sender (weiße ST-Stecker).
Kanal #0 ist im Normalfall (je nach Karteneinbaurichtung) oben.
Das Modul kann sowohl die Funktion einer vollwertigen Ausgabeeinheit im Sinne von
ibaLogic erfüllen, als auch die Spiegelfunktion zum optischen Auskoppeln der Eingangs-
datenströme, je nachdem an welchen Stecker es angeschlossen wird.
Die Verwendung des Moduls als Ausgabebaugruppe ist nur in Kombination mit einer iba-
FOB-4i-X-Karte sinnvoll und möglich, da dort mit dem Modul vier bidirektionale Kanäle
entstehen und nur diese Karte den schwarzen 14-poligen Stecker für diesen Zweck be-
sitzt. Die ibaFOB-2i-X hat – wie der Name sagt – nur zwei Eingangskanäle an Bord. Für
entsprechende Ausgaben sollte dann die Karte ibaFOB-2io-X verwendet werden.
Wird das Modul mit der Spiegelfunktion verwendet, kann mit ihm ein weiteres iba-System
mit den gleichen Eingangsdaten versorgt werden, z. B. ibaPDA und ibaLogic. Dazu ist
das Modul über das Flachbandkabel mit dem weißen 14-poligen Stecker auf der ibaFOB-
2i-X / ibaFOB-4i-X bzw. ibaFOB-2io-X zu verbinden.
iba AG 2012
Handbuch
Neben den LWL-Anschlüssen bietet die Baugruppe
noch Verbindungen zu:
- ibaFOB-2i-X / ibaFOB-4i-X / ibaFOB-2io-X
Die Baugruppe gibt es in zwei Bauformen:
a) mit kurzem Frontblech (Bild)
iba-Rackline-PCs sind hierfür speziell mit zusätzlichen
Gehäuseausschnitten versehen. Dadurch gehen keine
Standardslots im PC verloren.
b) mit normal langem Frontblech
Diese Karte kann an jedem freien Rückwand-Slot ei-
nes jeden PC eingebaut werden. Sie benötigt zwar
keinen PCI- (oder ISA-) Steckplatz, jedoch die zugehö-
rige Gehäuseöffnung.
Seite 17
