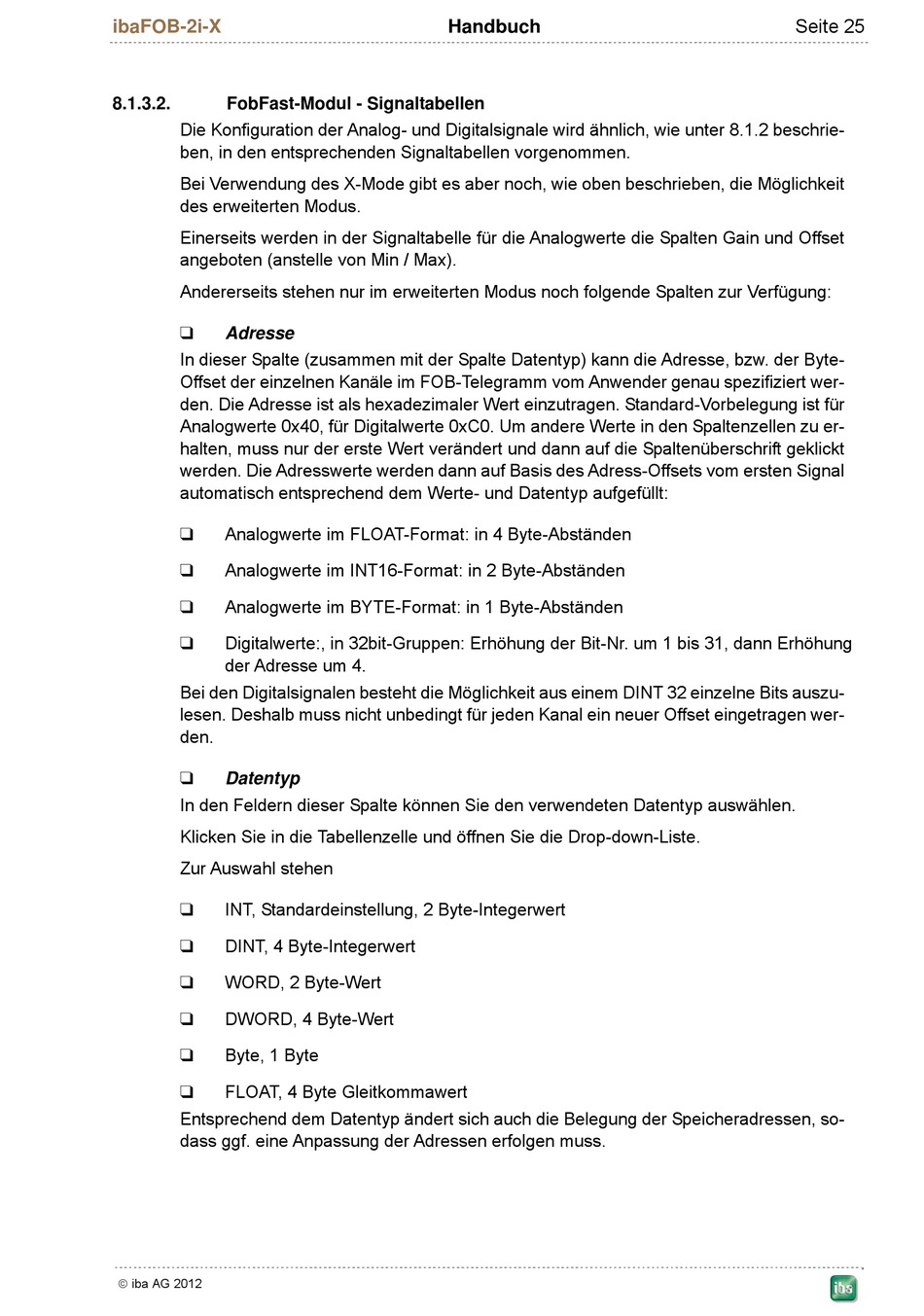

ibaFOB-2i-X
8.1.3.2.
FobFast-Modul - Signaltabellen
Die Konfiguration der Analog- und Digitalsignale wird ähnlich, wie unter 8.1.2 beschrie-
ben, in den entsprechenden Signaltabellen vorgenommen.
Bei Verwendung des X-Mode gibt es aber noch, wie oben beschrieben, die Möglichkeit
des erweiterten Modus.
Einerseits werden in der Signaltabelle für die Analogwerte die Spalten Gain und Offset
angeboten (anstelle von Min / Max).
Andererseits stehen nur im erweiterten Modus noch folgende Spalten zur Verfügung:
Adresse
In dieser Spalte (zusammen mit der Spalte Datentyp) kann die Adresse, bzw. der Byte-
Offset der einzelnen Kanäle im FOB-Telegramm vom Anwender genau spezifiziert wer-
den. Die Adresse ist als hexadezimaler Wert einzutragen. Standard-Vorbelegung ist für
Analogwerte 0x40, für Digitalwerte 0xC0. Um andere Werte in den Spaltenzellen zu er-
halten, muss nur der erste Wert verändert und dann auf die Spaltenüberschrift geklickt
werden. Die Adresswerte werden dann auf Basis des Adress-Offsets vom ersten Signal
automatisch entsprechend dem Werte- und Datentyp aufgefüllt:
Analogwerte im FLOAT-Format: in 4 Byte-Abständen
Analogwerte im INT16-Format: in 2 Byte-Abständen
Analogwerte im BYTE-Format: in 1 Byte-Abständen
Digitalwerte:, in 32bit-Gruppen: Erhöhung der Bit-Nr. um 1 bis 31, dann Erhöhung
der Adresse um 4.
Bei den Digitalsignalen besteht die Möglichkeit aus einem DINT 32 einzelne Bits auszu-
lesen. Deshalb muss nicht unbedingt für jeden Kanal ein neuer Offset eingetragen wer-
den.
Datentyp
In den Feldern dieser Spalte können Sie den verwendeten Datentyp auswählen.
Klicken Sie in die Tabellenzelle und öffnen Sie die Drop-down-Liste.
Zur Auswahl stehen
INT, Standardeinstellung, 2 Byte-Integerwert
DINT, 4 Byte-Integerwert
WORD, 2 Byte-Wert
DWORD, 4 Byte-Wert
Byte, 1 Byte
FLOAT, 4 Byte Gleitkommawert
Entsprechend dem Datentyp ändert sich auch die Belegung der Speicheradressen, so-
dass ggf. eine Anpassung der Adressen erfolgen muss.
iba AG 2012
Handbuch
Seite 25
