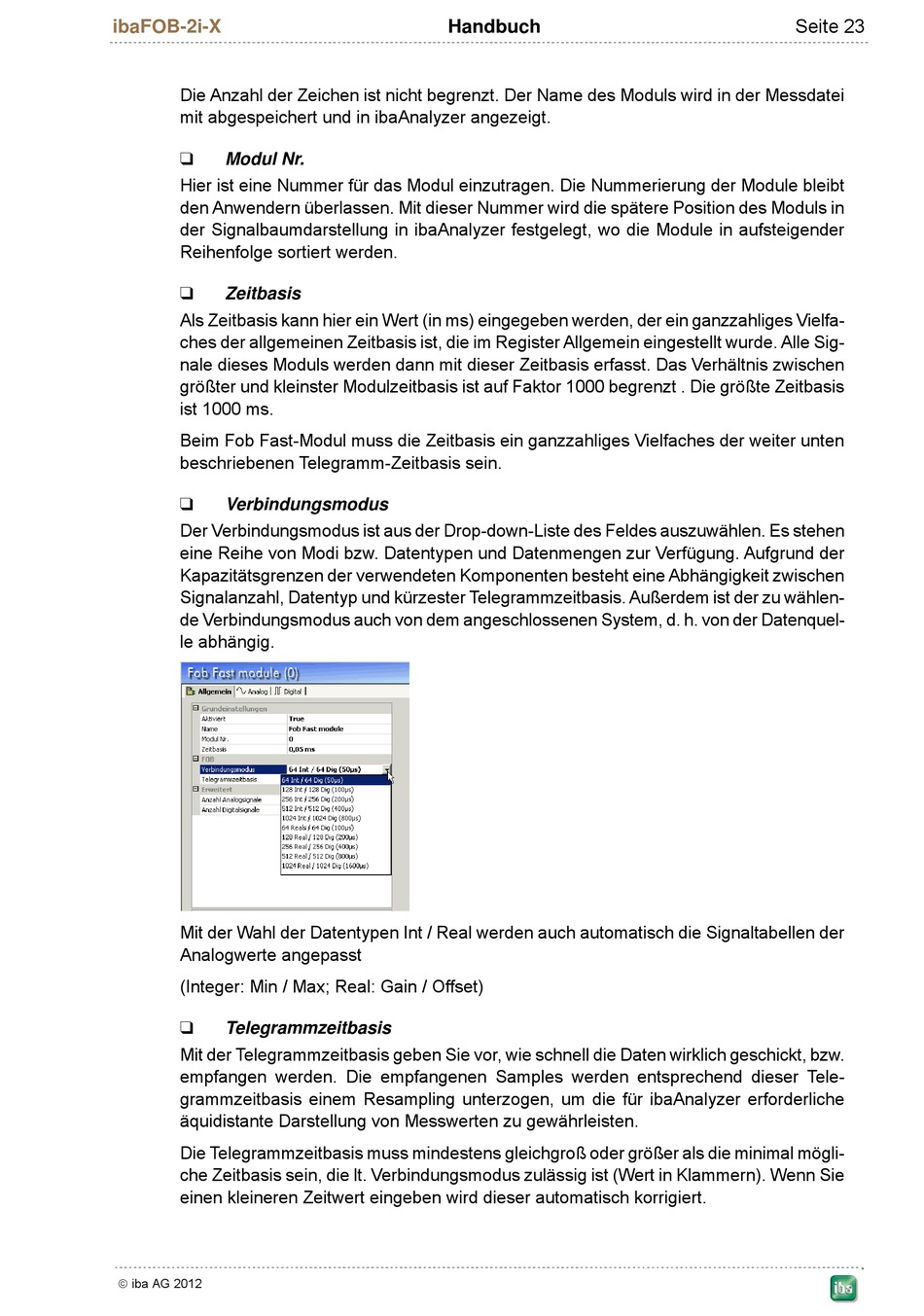

ibaFOB-2i-X
Die Anzahl der Zeichen ist nicht begrenzt. Der Name des Moduls wird in der Messdatei
mit abgespeichert und in ibaAnalyzer angezeigt.
Modul Nr.
Hier ist eine Nummer für das Modul einzutragen. Die Nummerierung der Module bleibt
den Anwendern überlassen. Mit dieser Nummer wird die spätere Position des Moduls in
der Signalbaumdarstellung in ibaAnalyzer festgelegt, wo die Module in aufsteigender
Reihenfolge sortiert werden.
Zeitbasis
Als Zeitbasis kann hier ein Wert (in ms) eingegeben werden, der ein ganzzahliges Vielfa-
ches der allgemeinen Zeitbasis ist, die im Register Allgemein eingestellt wurde. Alle Sig-
nale dieses Moduls werden dann mit dieser Zeitbasis erfasst. Das Verhältnis zwischen
größter und kleinster Modulzeitbasis ist auf Faktor 1000 begrenzt . Die größte Zeitbasis
ist 1000 ms.
Beim Fob Fast-Modul muss die Zeitbasis ein ganzzahliges Vielfaches der weiter unten
beschriebenen Telegramm-Zeitbasis sein.
Verbindungsmodus
Der Verbindungsmodus ist aus der Drop-down-Liste des Feldes auszuwählen. Es stehen
eine Reihe von Modi bzw. Datentypen und Datenmengen zur Verfügung. Aufgrund der
Kapazitätsgrenzen der verwendeten Komponenten besteht eine Abhängigkeit zwischen
Signalanzahl, Datentyp und kürzester Telegrammzeitbasis. Außerdem ist der zu wählen-
de Verbindungsmodus auch von dem angeschlossenen System, d. h. von der Datenquel-
le abhängig.
Mit der Wahl der Datentypen Int / Real werden auch automatisch die Signaltabellen der
Analogwerte angepasst
(Integer: Min / Max; Real: Gain / Offset)
Telegrammzeitbasis
Mit der Telegrammzeitbasis geben Sie vor, wie schnell die Daten wirklich geschickt, bzw.
empfangen werden. Die empfangenen Samples werden entsprechend dieser Tele-
grammzeitbasis einem Resampling unterzogen, um die für ibaAnalyzer erforderliche
äquidistante Darstellung von Messwerten zu gewährleisten.
Die Telegrammzeitbasis muss mindestens gleichgroß oder größer als die minimal mögli-
che Zeitbasis sein, die lt. Verbindungsmodus zulässig ist (Wert in Klammern). Wenn Sie
einen kleineren Zeitwert eingeben wird dieser automatisch korrigiert.
iba AG 2012
Handbuch
Seite 23
