Seite 16
7.4
Erweiterungsmodule
7.4.1.
Kombinationsmöglichkeiten mit ibaFOB-2i-X

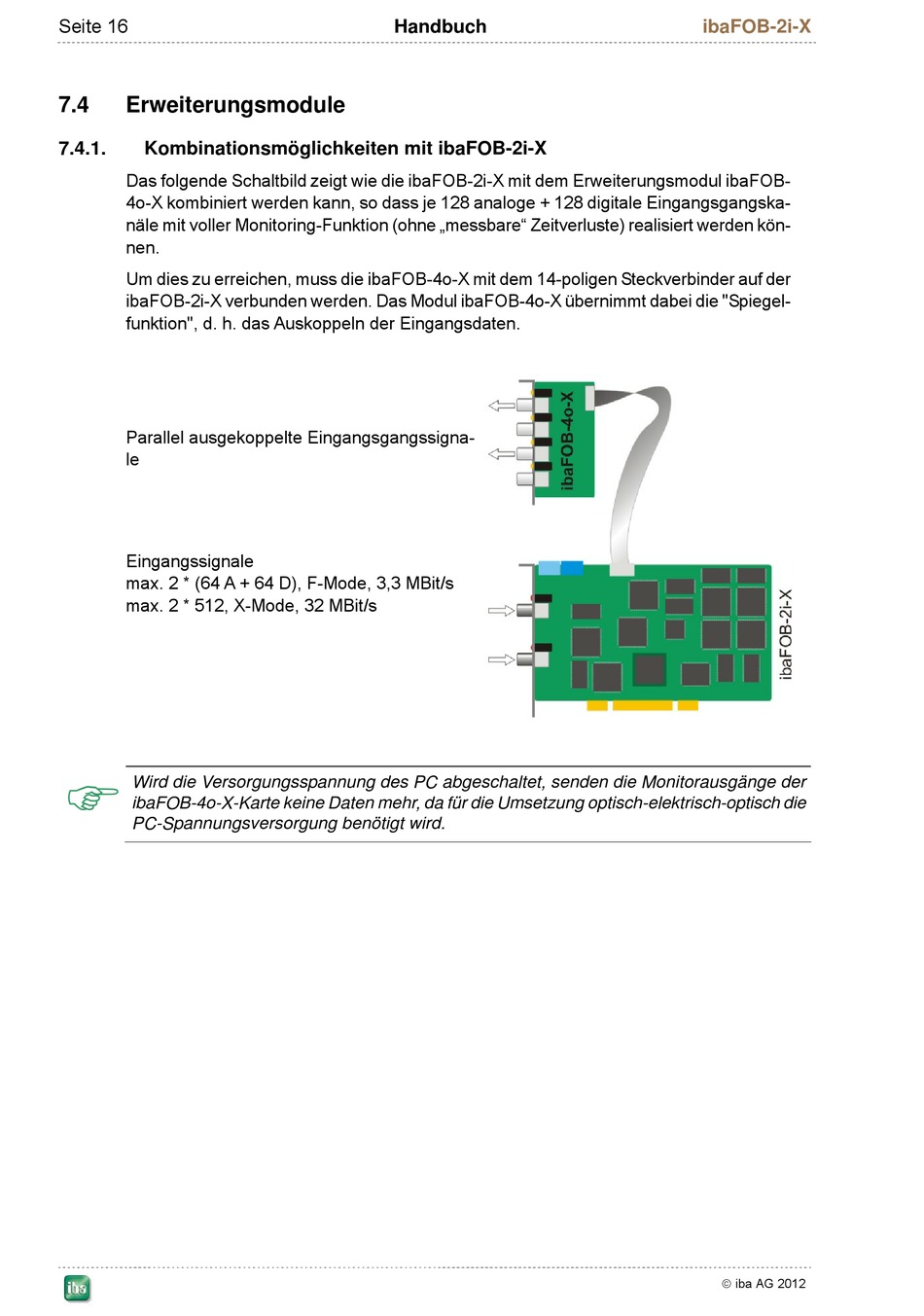

Das folgende Schaltbild zeigt wie die ibaFOB-2i-X mit dem Erweiterungsmodul ibaFOB-
4o-X kombiniert werden kann, so dass je 128 analoge + 128 digitale Eingangsgangska-
näle mit voller Monitoring-Funktion (ohne „messbare" Zeitverluste) realisiert werden kön-
nen.
Um dies zu erreichen, muss die ibaFOB-4o-X mit dem 14-poligen Steckverbinder auf der
ibaFOB-2i-X verbunden werden. Das Modul ibaFOB-4o-X übernimmt dabei die "Spiegel-
funktion", d. h. das Auskoppeln der Eingangsdaten.
Parallel ausgekoppelte Eingangsgangssigna-
le
Eingangssignale
max. 2 * (64 A + 64 D), F-Mode, 3,3 MBit/s
max. 2 * 512, X-Mode, 32 MBit/s
Wird die Versorgungsspannung des PC abgeschaltet, senden die Monitorausgänge der
ibaFOB-4o-X-Karte keine Daten mehr, da für die Umsetzung optisch-elektrisch-optisch die
PC-Spannungsversorgung benötigt wird.
Handbuch
ibaFOB-2i-X
iba AG 2012
