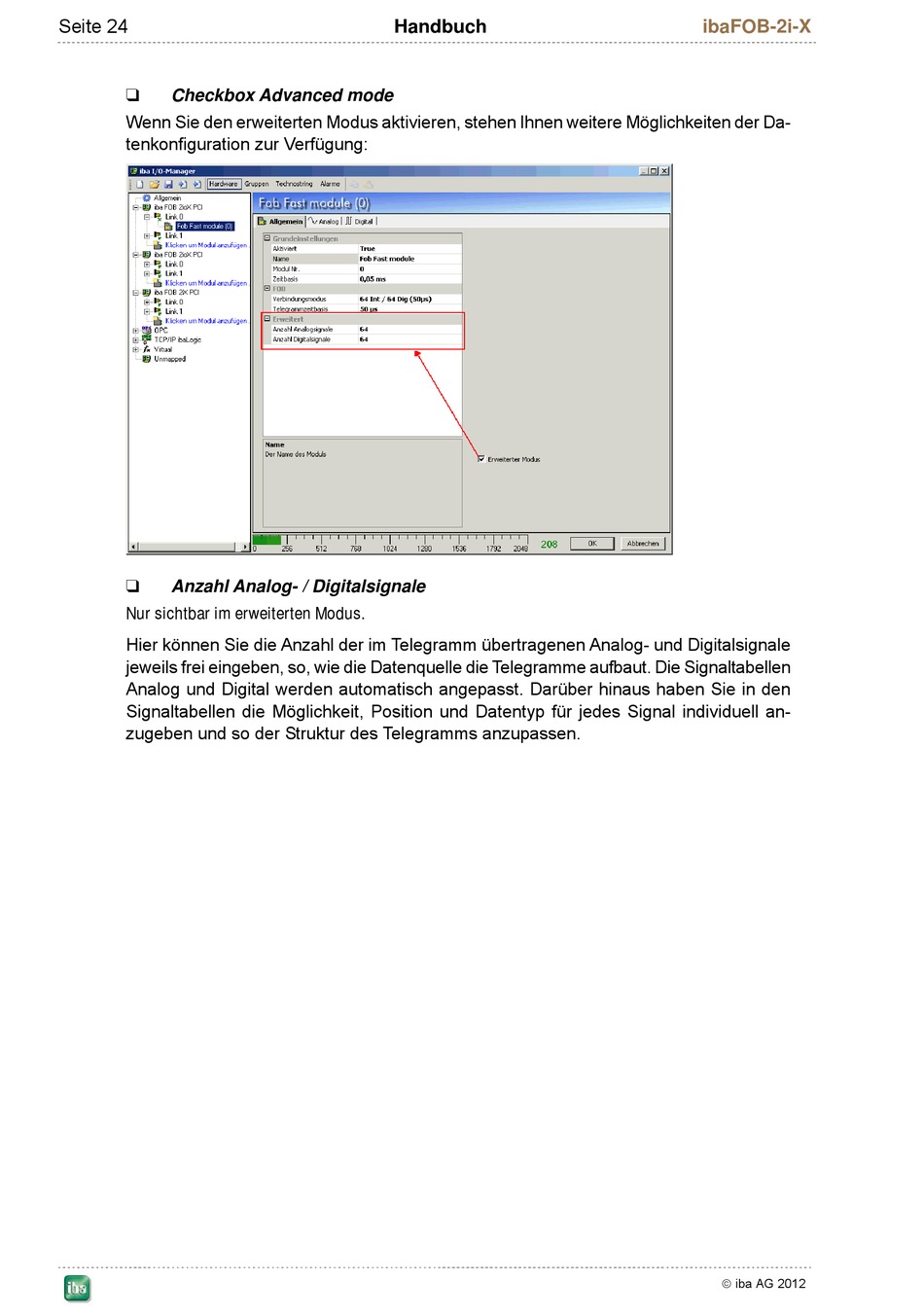

Seite 24
Checkbox Advanced mode
Wenn Sie den erweiterten Modus aktivieren, stehen Ihnen weitere Möglichkeiten der Da-
tenkonfiguration zur Verfügung:
Anzahl Analog- / Digitalsignale
Nur sichtbar im erweiterten Modus.
Hier können Sie die Anzahl der im Telegramm übertragenen Analog- und Digitalsignale
jeweils frei eingeben, so, wie die Datenquelle die Telegramme aufbaut. Die Signaltabellen
Analog und Digital werden automatisch angepasst. Darüber hinaus haben Sie in den
Signaltabellen die Möglichkeit, Position und Datentyp für jedes Signal individuell an-
zugeben und so der Struktur des Telegramms anzupassen.
Handbuch
ibaFOB-2i-X
iba AG 2012
