7.3

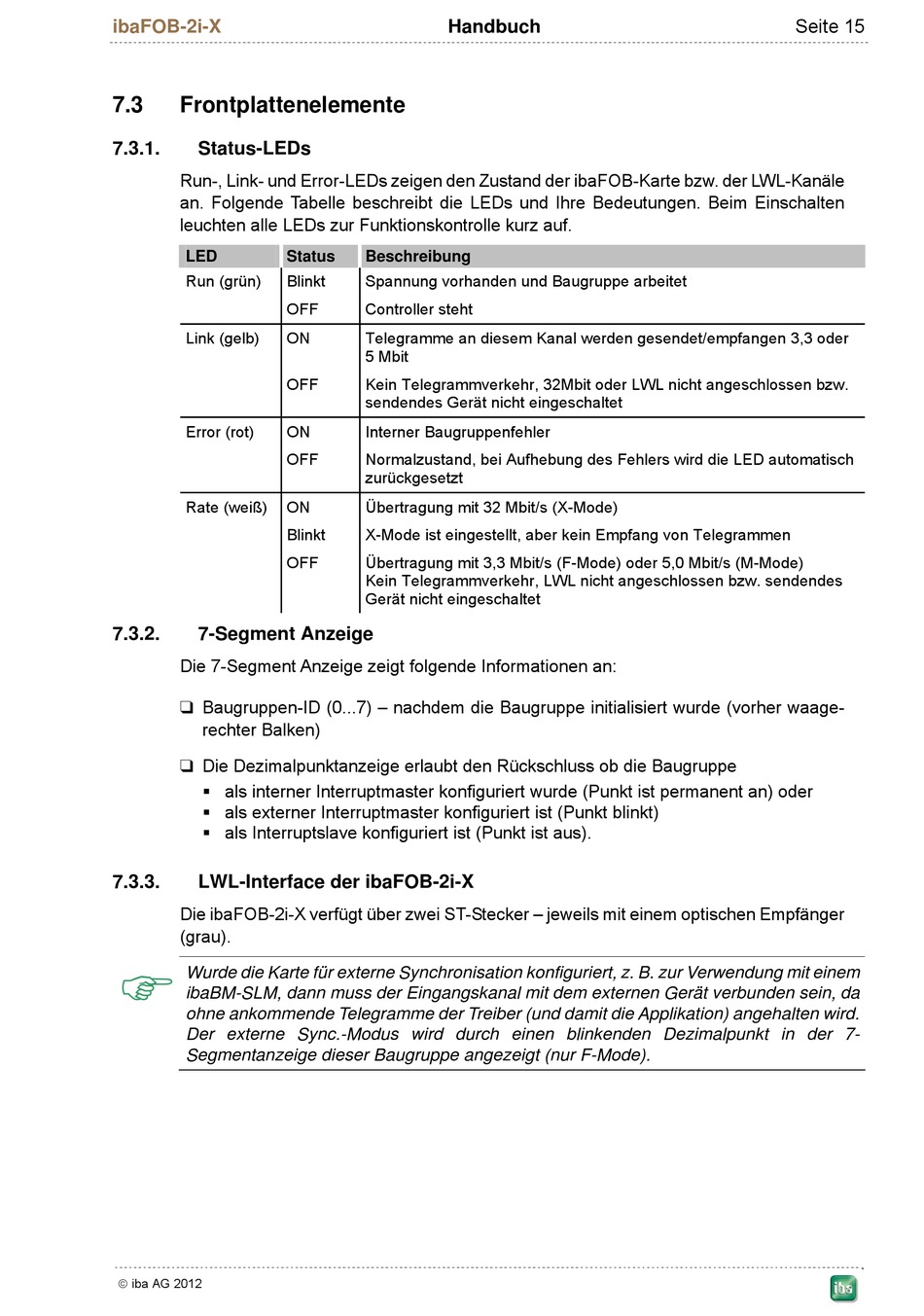

Frontplattenelemente
7.3.1.
Status-LEDs
Run-, Link- und Error-LEDs zeigen den Zustand der ibaFOB-Karte bzw. der LWL-Kanäle
an. Folgende Tabelle beschreibt die LEDs und Ihre Bedeutungen. Beim Einschalten
leuchten alle LEDs zur Funktionskontrolle kurz auf.
LED
Status
Run (grün)
Blinkt
OFF
Link (gelb)
ON
OFF
Error (rot)
ON
OFF
Rate (weiß)
ON
Blinkt
OFF
7.3.2.
7-Segment Anzeige
Die 7-Segment Anzeige zeigt folgende Informationen an:
Baugruppen-ID (0...7) – nachdem die Baugruppe initialisiert wurde (vorher waage-
rechter Balken)
Die Dezimalpunktanzeige erlaubt den Rückschluss ob die Baugruppe
als interner Interruptmaster konfiguriert wurde (Punkt ist permanent an) oder
als externer Interruptmaster konfiguriert ist (Punkt blinkt)
als Interruptslave konfiguriert ist (Punkt ist aus).
7.3.3.
LWL-Interface der ibaFOB-2i-X
Die ibaFOB-2i-X verfügt über zwei ST-Stecker – jeweils mit einem optischen Empfänger
(grau).
Wurde die Karte für externe Synchronisation konfiguriert, z. B. zur Verwendung mit einem
ibaBM-SLM, dann muss der Eingangskanal mit dem externen Gerät verbunden sein, da
ohne ankommende Telegramme der Treiber (und damit die Applikation) angehalten wird.
Der externe Sync.-Modus wird durch einen blinkenden Dezimalpunkt in der 7-
Segmentanzeige dieser Baugruppe angezeigt (nur F-Mode).
iba AG 2012
Handbuch
Beschreibung
Spannung vorhanden und Baugruppe arbeitet
Controller steht
Telegramme an diesem Kanal werden gesendet/empfangen 3,3 oder
5 Mbit
Kein Telegrammverkehr, 32Mbit oder LWL nicht angeschlossen bzw.
sendendes Gerät nicht eingeschaltet
Interner Baugruppenfehler
Normalzustand, bei Aufhebung des Fehlers wird die LED automatisch
zurückgesetzt
Übertragung mit 32 Mbit/s (X-Mode)
X-Mode ist eingestellt, aber kein Empfang von Telegrammen
Übertragung mit 3,3 Mbit/s (F-Mode) oder 5,0 Mbit/s (M-Mode)
Kein Telegrammverkehr, LWL nicht angeschlossen bzw. sendendes
Gerät nicht eingeschaltet
