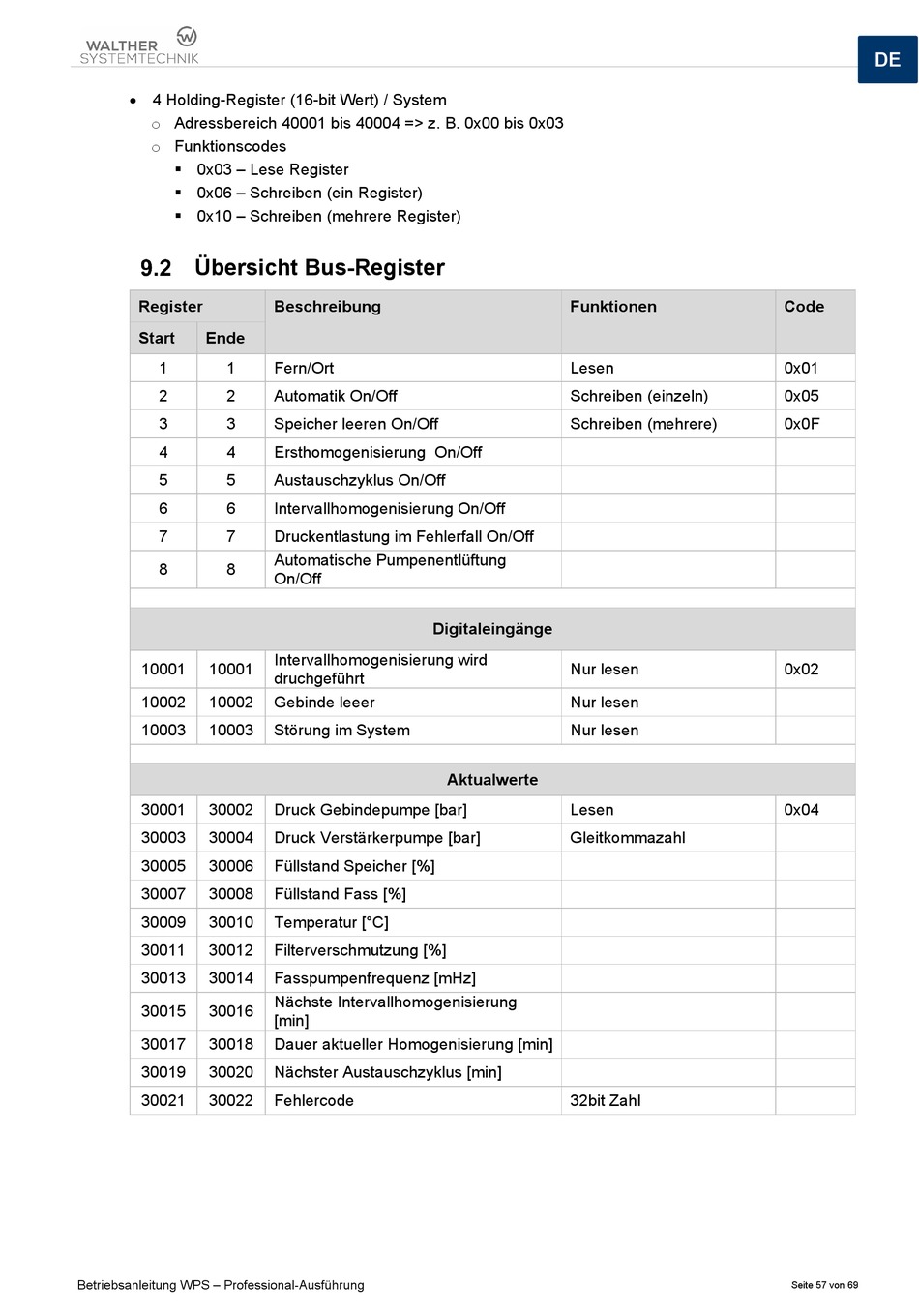

Übersicht Bus-Register; Beschreibung; Funktionen - Walther Systemtechnik WPS Betriebsanleitung

 4 Holding-Register (16-bit Wert) / System
o Adressbereich 40001 bis 40004 => z. B. 0x00 bis 0x03
o Funktionscodes
 0x03 – Lese Register
 0x06 – Schreiben (ein Register)
 0x10 – Schreiben (mehrere Register)
Übersicht Bus-Register
Register
Start Ende
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
10001 10001
10002 10002
10003 10003
30001 30002
30003 30004
30005 30006
30007 30008
30009 30010
30011 30012
30013 30014
30015 30016
30017 30018
30019 30020
30021 30022
Betriebsanleitung WPS – Professional-Ausführung

Beschreibung

Fern/Ort
Automatik On/Off
Speicher leeren On/Off
Ersthomogenisierung On/Off
Austauschzyklus On/Off
Intervallhomogenisierung On/Off
Druckentlastung im Fehlerfall On/Off
Automatische Pumpenentlüftung
On/Off
Digitaleingänge
Intervallhomogenisierung wird
druchgeführt
Gebinde leeer
Störung im System
Aktualwerte
Druck Gebindepumpe [bar]
Druck Verstärkerpumpe [bar]
Füllstand Speicher [%]
Füllstand Fass [%]
Temperatur [°C]
Filterverschmutzung [%]
Fasspumpenfrequenz [mHz]
Nächste Intervallhomogenisierung
[min]
Dauer aktueller Homogenisierung [min]
Nächster Austauschzyklus [min]
Fehlercode

Funktionen

Lesen
Schreiben (einzeln)
Schreiben (mehrere)
Nur lesen
Nur lesen
Nur lesen
Lesen
Gleitkommazahl
32bit Zahl
DE
Code
0x01
0x05
0x0F
0x02
0x04
Seite 57 von 69
