8 HMI Steuerung – Touch-Panel
Dieses Kapitel gibt einen Überblick über den Aufbau der Benutzeroberfläche (HMI). Sie erfahren,
welche Navigationselemente zur Verfügung stehen und wie Informationen in der Benutzeroberfläche
dargestellt werden.
Das Walther Pumpensystem kann entweder über das integrierte Bedienfeld (HMI), über das integrierte
Bussystem oder die zur Verfügung stehenden DIO's bedient werden.
Im folgenden Kapitel wird zunächst die Bedienung über das HMI direkt an dem Walther Pumpensystem
und die hierbei vorliegende Menüstruktur erläutert. In diesem Kapitel werden die möglichen
Einstellungen und Parameter aufgezeigt, welche sich sowohl direkt am Walther Pumpensystem als
auch mittels Buszugriff einstellen lassen.
Das Bedienfeld (HMI) ist in das Walther Pumpensystem integriert. Alle relevanten Einstellungen können
direkt an dem Walther Pumpensystem vorgenommen werden. Auch aktuelle Prozesswerte können
ausgelesen bzw. am Bedienfeld dargestellt werden. Das Bedienfeld reagiert auf Berührungen mit dem
Finger. Eine Funktion wird durch Antippen der zugehörigen Schaltfläche ausgeführt. Ausgegraute
Schaltflächen sind ohne Funktion.
Übersicht
Betriebsanleitung WPS – Professional-Ausführung
WICHTIG
Empfindliche Bedienoberfläche
Das Bedienfeld nicht mit spitzen Gegenständen oder Werkzeugen berühren.
Bedienfeld nur mit den Fingerkuppen betätigen.

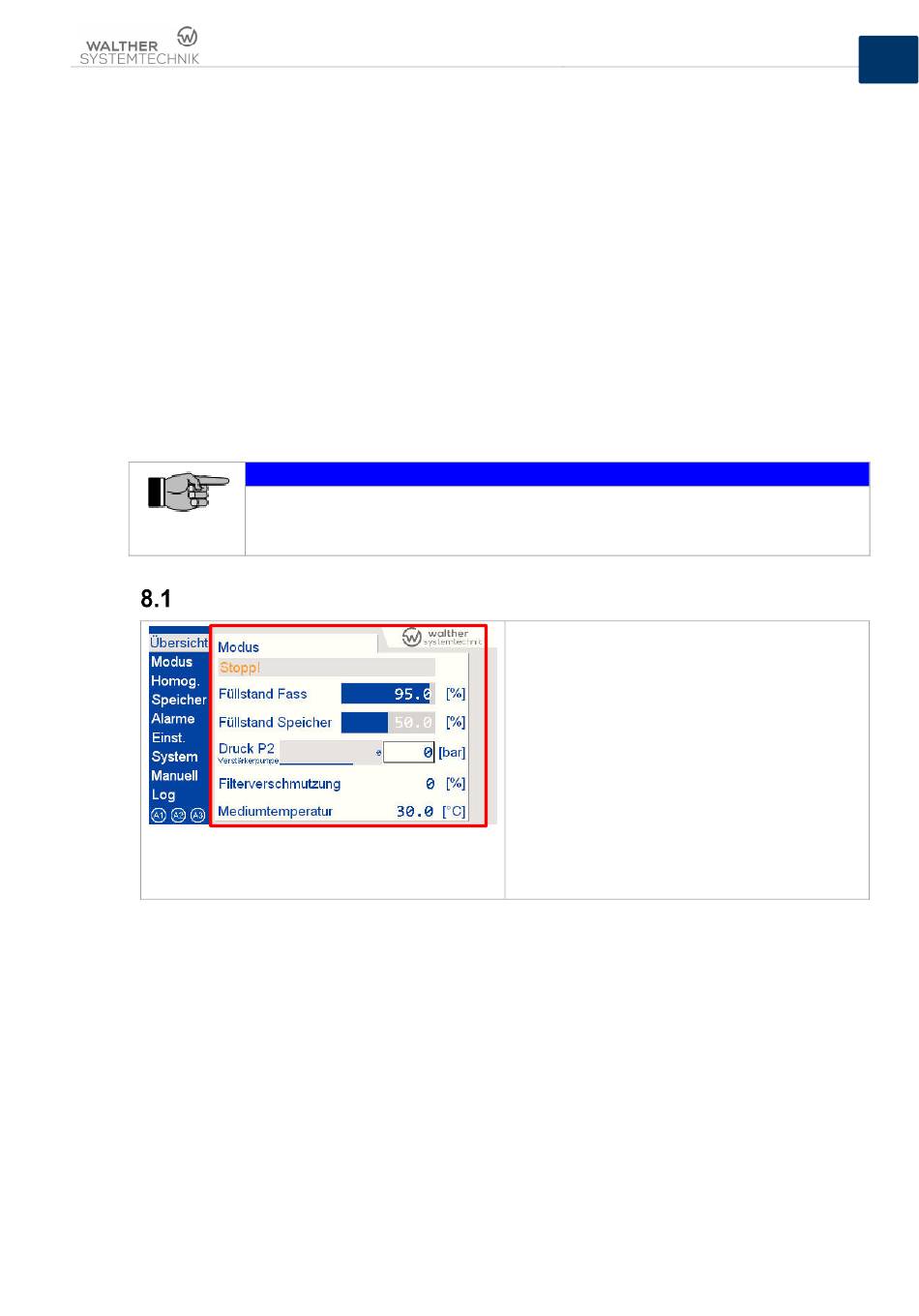

Tabelle 25 – Steuerung – Übersicht
Übersicht der wichtigsten Systemparameter und
Einstellungen:
- Füllstand Fass - Aktueller Füllstand des
Mediums im Fass
- Füllstand Speicher - Aktueller Füllstand des
Mediums im Speicher
- Druck P2 – Ausgangsdruck Verstärkerpumpe
(Systemausgangsdruck)
- Visualisierung der Alarmzustände (A1-A3)
- Mediumtemperatur
