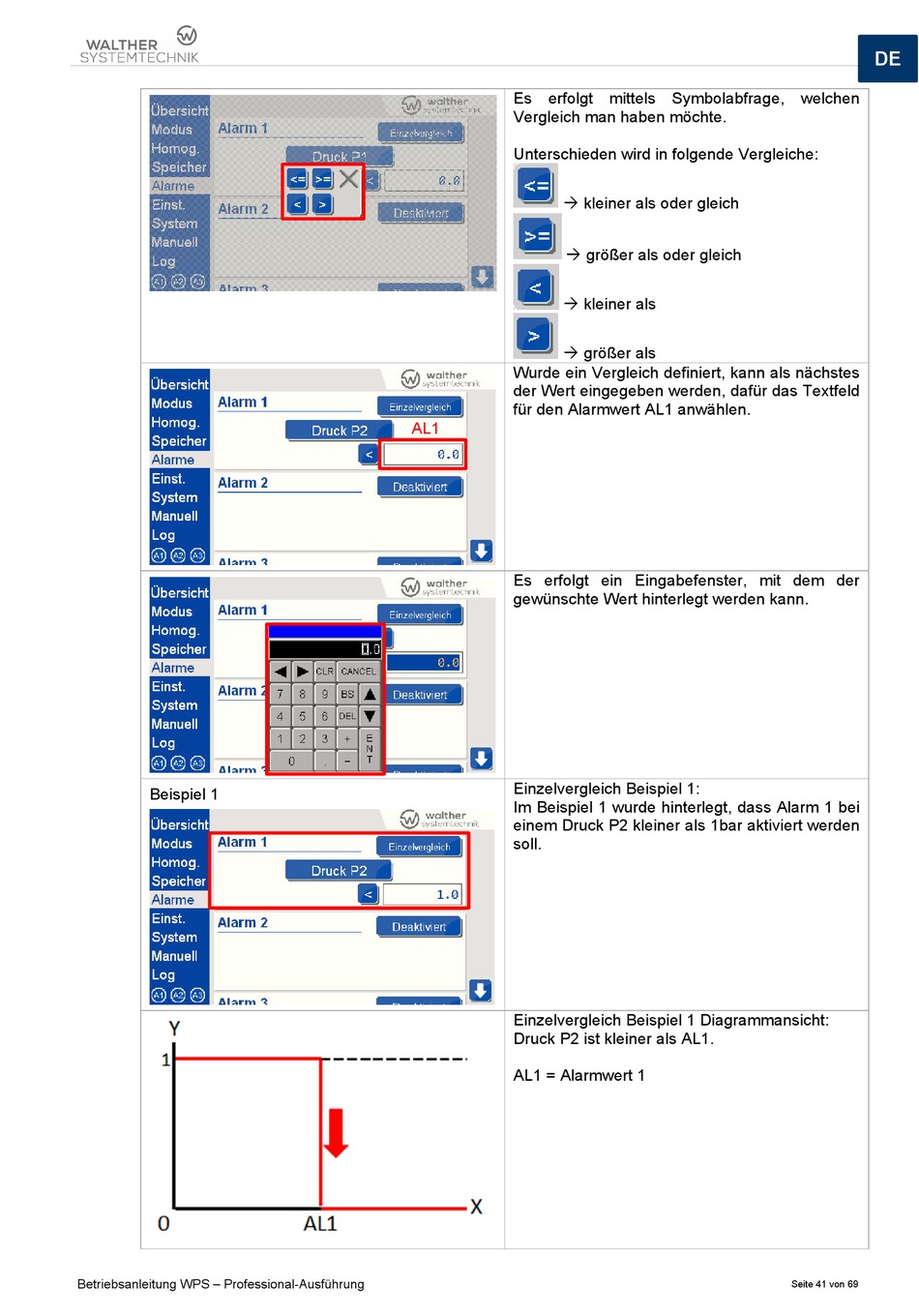

Walther Systemtechnik WPS Betriebsanleitung Seite 41

Beispiel 1
Betriebsanleitung WPS – Professional-Ausführung
Es erfolgt mittels Symbolabfrage, welchen
Vergleich man haben möchte.
Unterschieden wird in folgende Vergleiche:
 kleiner als oder gleich
 größer als oder gleich
 kleiner als
 größer als
Wurde ein Vergleich definiert, kann als nächstes
der Wert eingegeben werden, dafür das Textfeld
für den Alarmwert AL1 anwählen.
AL1
Es erfolgt ein Eingabefenster, mit dem der
gewünschte Wert hinterlegt werden kann.
Einzelvergleich Beispiel 1:
Im Beispiel 1 wurde hinterlegt, dass Alarm 1 bei
einem Druck P2 kleiner als 1bar aktiviert werden
soll.
Einzelvergleich Beispiel 1 Diagrammansicht:
Druck P2 ist kleiner als AL1.
AL1 = Alarmwert 1
DE
Seite 41 von 69
