DE
Anschluss Modul D

Pneumatikanschluss 1

Anschluss Modul E
Zuleitung 1

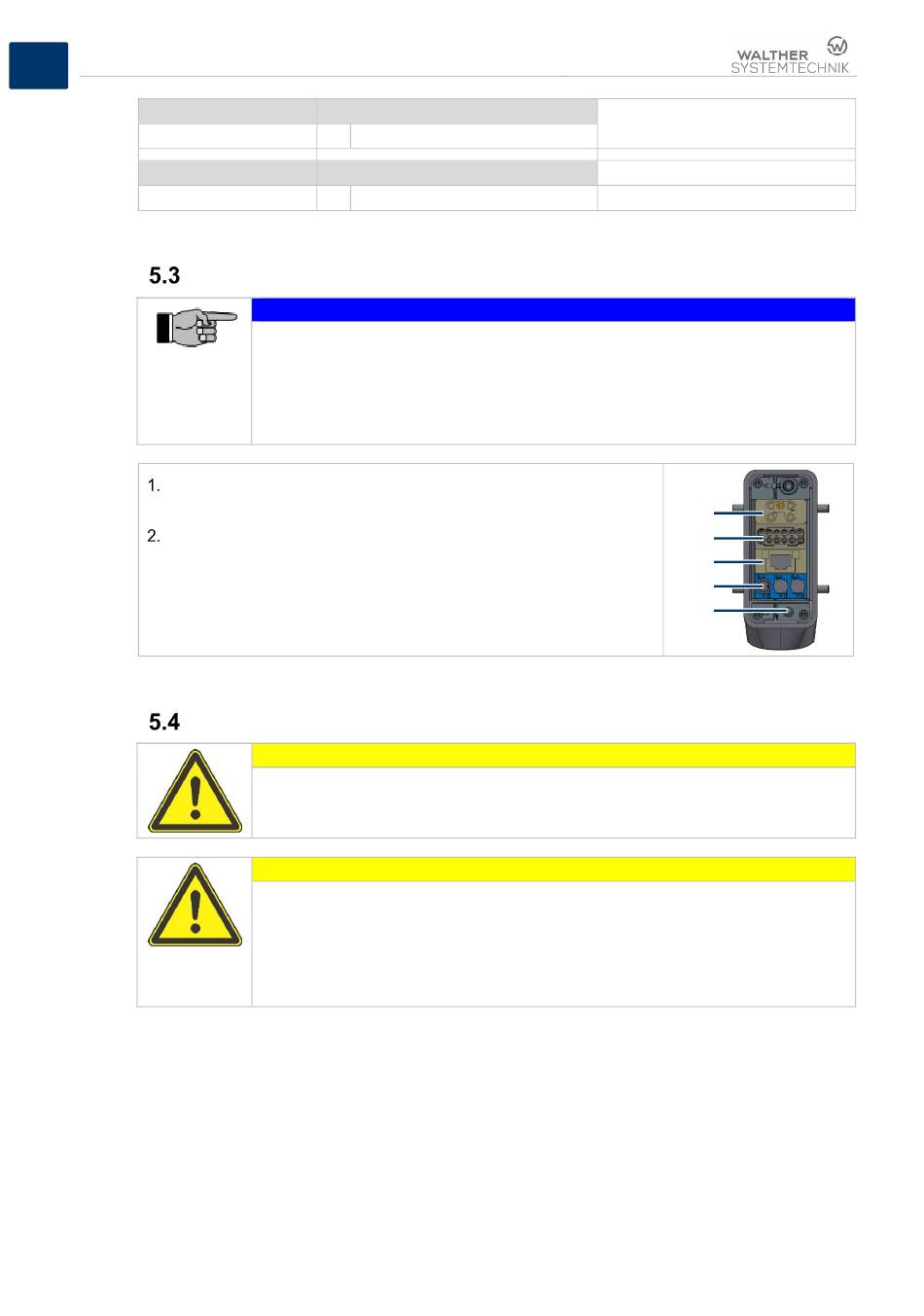

Die einzelnen Module A bis E des Harting-Gegensteckers je nach
den gewünschten Anschlussanforderungen bestücken.
Das Gegenstück in den Harting-Stecker einsetzen und mittels
Klemme verschließen.
Seite 24 von 69
Beschreibung
1 Pneumatik-Schlauch (D = 8 mm)
Beschreibung
1 Zuleitung PE
Tabelle 15 – Übersicht Harting-Stecker

Harting-Gegenstecker

HINWEIS
Sachschaden bei laufendem Betrieb!
Anschließen oder trennen von Komponenten an den Schnittstellen während dem
Betrieb beschädigt die Elektronik.
Komponenten nur bei ausgeschalteter Station an die Schnittstellen anschließen
oder trennen.
Ausnahme Netzwerkanschluss RJ 45
Tabelle 16 – Harting-Gegenstecker
Pneumatikanschluss
VORSICHT
Der Pneumatikschlauch darf nicht geknickt werden.
Zu hoher Betriebsdruck beschädigt das Druckluftsystem in der Station.
VORSICHT
Gefährdung durch unsachgemäßen Gebrauch
Falls das Walther Pumpensystem mit einem pneumatischen Betriebsdruck
beaufschlagt wird, der höher ist als der zulässige pneumatische Betriebsdruck, so
sind durch den Betreiber Maßnahmen zur Druckbegrenzung vorzusehen, z. B.
mittels Druckbegrenzungsventil.
Zusätzlich ist auf diese Drucküberschreitung sicherheitsgerichtet hinzuweisen!
A
B
C
D
E
Betriebsanleitung WPS – Professional-Ausführung
