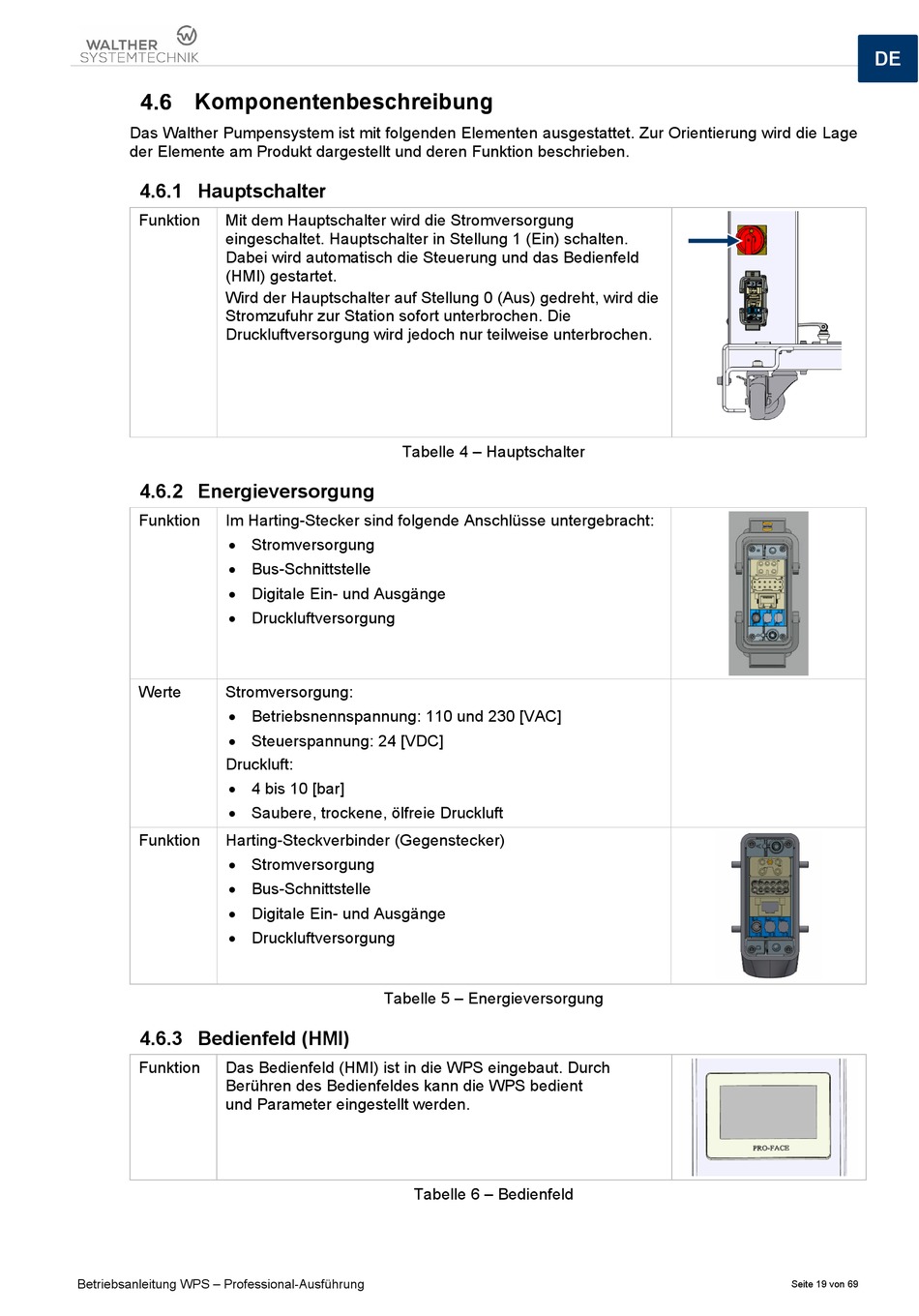

Komponentenbeschreibung

Das Walther Pumpensystem ist mit folgenden Elementen ausgestattet. Zur Orientierung wird die Lage
der Elemente am Produkt dargestellt und deren Funktion beschrieben.

4.6.1 Hauptschalter

Funktion Mit dem Hauptschalter wird die Stromversorgung
eingeschaltet. Hauptschalter in Stellung 1 (Ein) schalten.
Dabei wird automatisch die Steuerung und das Bedienfeld
(HMI) gestartet.
Wird der Hauptschalter auf Stellung 0 (Aus) gedreht, wird die
Stromzufuhr zur Station sofort unterbrochen. Die
Druckluftversorgung wird jedoch nur teilweise unterbrochen.

4.6.2 Energieversorgung

Funktion Im Harting-Stecker sind folgende Anschlüsse untergebracht:
 Stromversorgung
 Bus-Schnittstelle
 Digitale Ein- und Ausgänge
 Druckluftversorgung
Werte Stromversorgung:
 Betriebsnennspannung: 110 und 230 [VAC]
 Steuerspannung: 24 [VDC]
Druckluft:
 4 bis 10 [bar]
 Saubere, trockene, ölfreie Druckluft
Funktion Harting-Steckverbinder (Gegenstecker)
 Stromversorgung
 Bus-Schnittstelle
 Digitale Ein- und Ausgänge
 Druckluftversorgung

4.6.3 Bedienfeld (HMI)

Funktion Das Bedienfeld (HMI) ist in die WPS eingebaut. Durch
Berühren des Bedienfeldes kann die WPS bedient
und Parameter eingestellt werden.
Betriebsanleitung WPS – Professional-Ausführung
Tabelle 4 – Hauptschalter
Tabelle 5 – Energieversorgung
Tabelle 6 – Bedienfeld
