Funktionsbeschreibung
1.
USB-Anschluss - liefert Datenkommunikation und 5V DC-
Stromversorgung.
2.
DC-Anschluss - liefert 12V DC- Stromversorgung.
3.
DB 26-poliger Anschluss - kann mit dem Mercedes-Benz Infrarot-
Empfänger, ECU-Kabel, MCU-Kabel und MC9S12-Kabel verbunden
werden.
4.
Schnittstelle separate Kabeladaption - hält den MCU-Adapter oder die DIY-
Signalschnittstelle.
5.
Fahrzeug Schlüssel Slot - hält den Fahrzeugschlüssel
6.
Transponder Slot - hält den Transponder
7.
Merzedes Infrarot Schlüssel Slot - hält den Merzedes Infrarotschlüssel.
8.
Status-LED - zeigt den aktuellen Betriebsstatus an.
9.
EEPROM-Komponenten Transponder-Slot - hält den EEPROM-
Stecktransponder oder die EEPROM-Buchse.

USB-Anschluss

Der Typ B USB-Anschluss liefert Datenkommunikation und Strom.

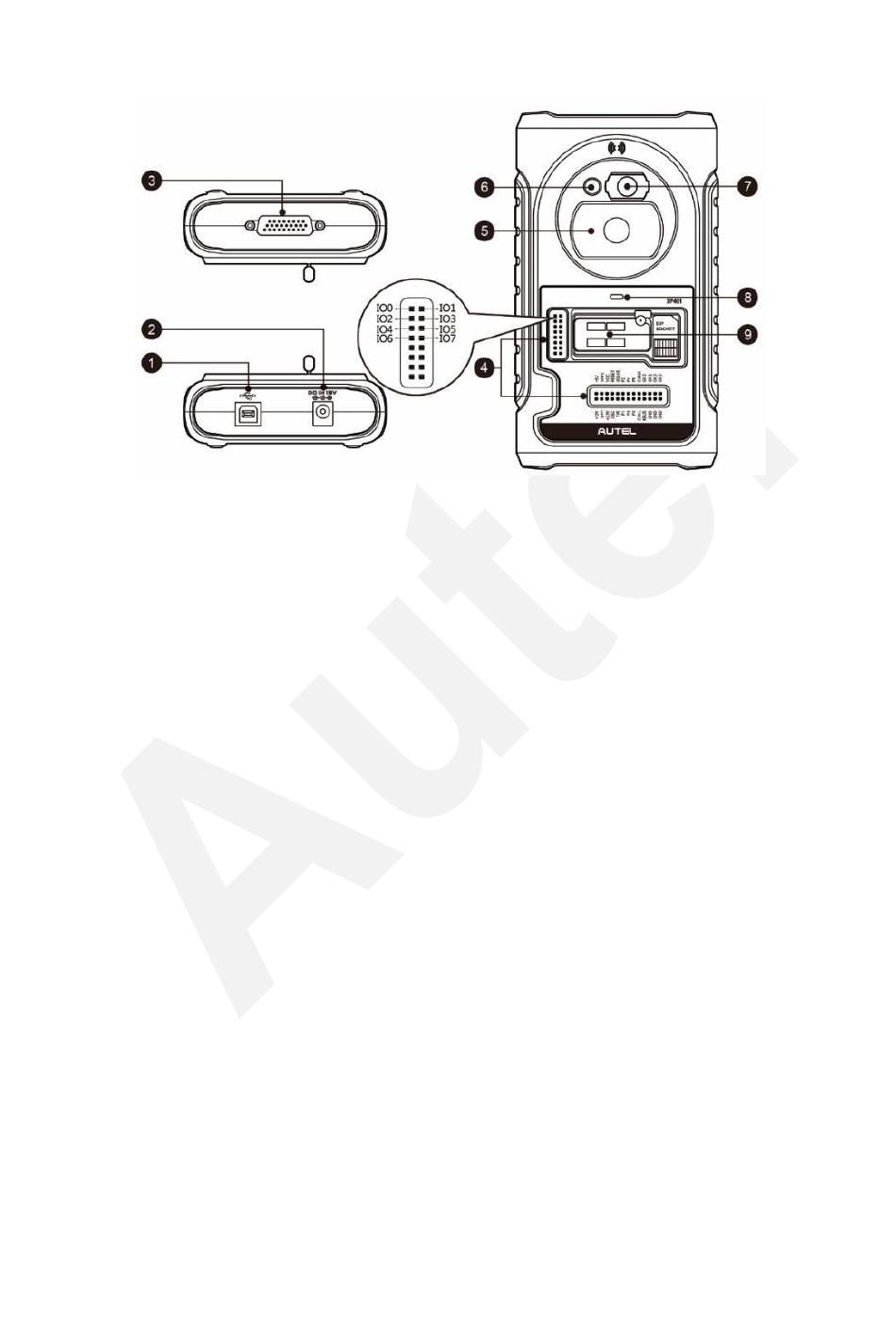

Abbildung 2-4 XP401 ECU Ansichten
