Autel MaxilM IM608 Handbuch
Geräteübersicht

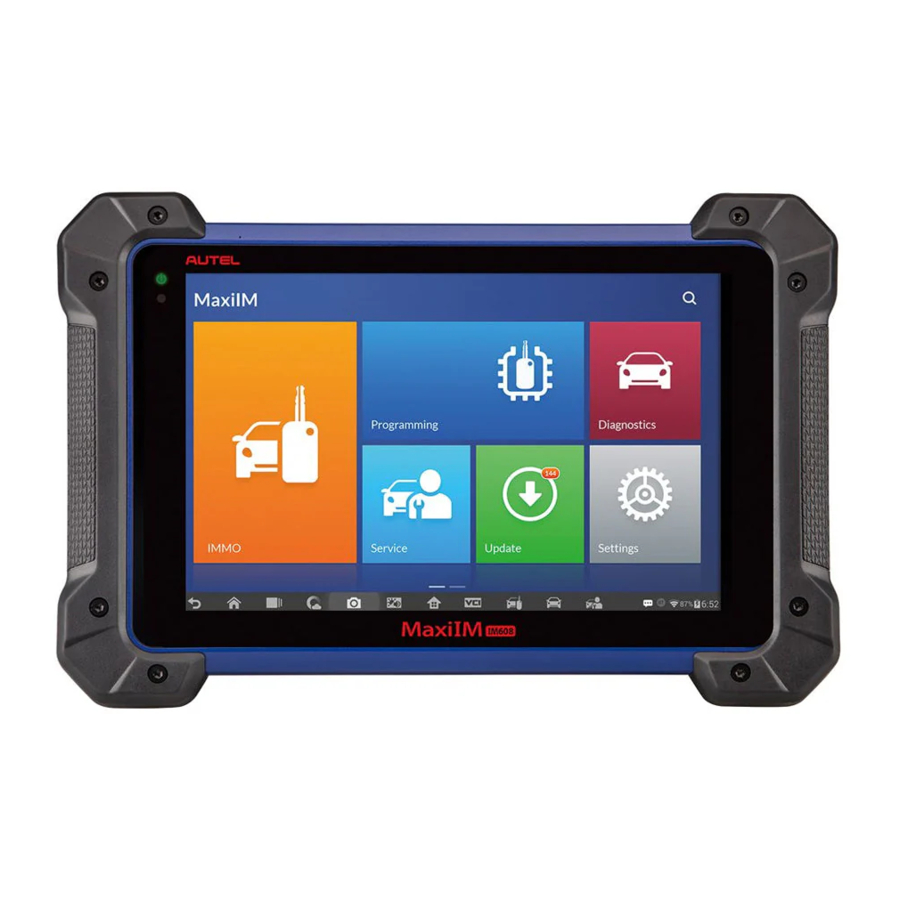

MaxilM IM608
- 10,1-Zoll kapazitiver LCD-Touchscreen
- Umgebungslichtsensor —erkennt die Umgebungshelligkeit.
- Strom-LED — zeigt Batteriestand und Lade- oder Systemstatus an.
- Mikrofon
- Klappständer — lässt sich von der Rückseite ausklappen, um eine freihändige Betrachtung des Display-Tablets zu ermöglichen.
- Integrierter Akku
- Lautsprecher
- Kameraobjektiv
- Kamerablitz
- DC-Stromversorgungseingang
- Kopfhöreranschluss
- USB-Anschluss
- HDMI (High-Definition Multimedia Interface) Anschluss
- USB-Anschluss
- Mini-USB-Anschluss
- Sperr-/Ein-/Aus-Taste —schaltet das Gerät mit langem Drücken ein und aus oder sperrt den Bildschirm mit kurzem Drücken.
MaxiFlash JVCI
- Stromanschluss —verbindet das Gerät und die Stromquelle mit dem Adapter.
- Fahrzeuganschluss — verbindet das Gerät über ein Standard-High-Density DB-26 MVCI —OBDII-Kabel mit dem DLC des Fahrzeugs.
- USB-Anschluss
- Fahrzeug-LED
- Verbindungs-LED
- Strom-LED
XP400
- DC-Anschluss —bietet eine 12V DC-Stromversorgung.
- USB-Anschluss —bietet Datenkommunikation und 5V DC-Stromversorgung.
- DB26-Pin-Anschluss — wird mit dem Mercedes Benz Infrarot-Kabel, Fahrzeugschlüsselkabel, ECU-Kabel, MCU-Kabel, MC9S12-Kabel verbunden. Er kann nicht direkt an den OBD-Anschluss des Fahrzeugs angeschlossen werden.
- Kreuzsignalpins —halten die MCU-Platine, das MCU-Ersatzkabel oder die DIY-Signalschnittstelle.
- IC-Karten-Induktionsbereich
- Fahrzeugschlüsselschlitz —nimmt den Fahrzeugschlüssel auf.
- Fahrzeugtransponder-Schlitz —nimmt den Fahrzeugtransponder auf.
- Fernbedienungs-Chip-Induktionsbereich
- Benz Infrarot-Schlüsselschlitz —nimmt den Benz Infrarot-Schlüssel auf.
- Status-LED-Leuchte —zeigt den aktuellen Betriebsstatus an.
- Verriegelung —verriegelt den EEPROM-Bausteinchip-Steckplatz, um eine ordnungsgemäße Funktion zu gewährleisten.
- EEPROM-Bausteinchip-Steckplatz - nimmt den EEPROM-Steckchip oder die EEPROM-Buchse auf.
Erste Schritte
Bevor Sie dieses Gerät bedienen oder warten, lesen Sie bitte die Kurzanleitung und das Benutzerhandbuch sorgfältig durch und beachten Sie besonders die Sicherheitshinweise und Vorsichtsmaßnahmen. Verwenden Sie dieses Gerät korrekt und ordnungsgemäß. Andernfalls kann es zu Schäden und/oder Personenschäden kommen und die Produktgarantie erlischt.
Schritt 1:
- Scannen Sie den QR-Code, um unsere Website unter www.autel.com zu besuchen.
- Erstellen Sie eine Autel ID und registrieren Sie das Produkt mit der SN und dem Passwort des Tablets.
![]()
Schritt 2:
Verbinden Sie den VCI mit dem DLC des Fahrzeugs, der sich im Allgemeinen unter dem Armaturenbrett des Fahrzeugs befindet.
Schritt 3:
- Drücken Sie lange auf die Sperr-/Ein-/Aus-Taste, um das Schlüsselprogrammiergerät einzuschalten.
- Koppeln Sie das Schlüsselprogrammiergerät mit dem VCI-Gerät über BT oder das mitgelieferte USB-Kabel (2m), um eine Kommunikationsverbindung herzustellen, und Ihr Schlüsselprogrammiergerät ist nun einsatzbereit.
![Erste Schritte - Schritt 1]( "Autel - MaxilM IM608 - Erste Schritte - Schritt 1")
Schritt 4:

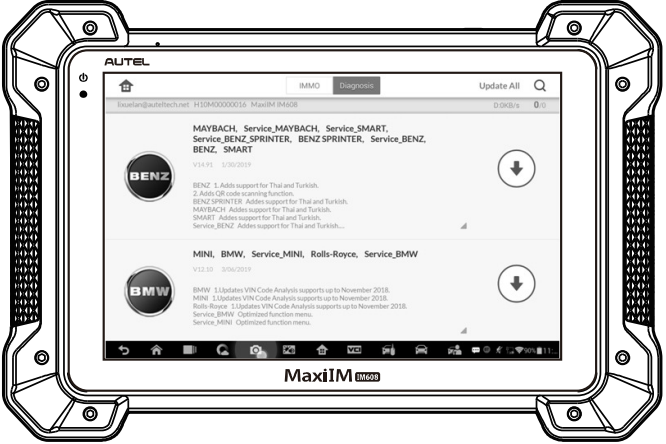

Software-Update: Verbinden Sie das Schlüsselprogrammiergerät mit dem Internet und tippen Sie im MaxilM Job-Menü auf Update (Aktualisieren), um alle verfügbaren Updates anzuzeigen.
Wegfahrsperrenfunktion
Diese Funktion erfordert eine Verbindung zwischen dem Fahrzeug, dem MaxilM IM608 Tablet und dem XP400.
Schritt 1:
Koppeln Sie das Schlüsselprogrammiergerät mit dem VCI-Gerät über BT, um eine Kommunikationsverbindung mit dem Fahrzeug herzustellen.
Schritt 2:
Verbinden Sie das Tablet und den XP400 mit dem mitgelieferten USB-Kabel.
Programmierfunktion
Diese Funktion erfordert eine Verbindung zwischen dem MaxilM IM608 Tablet und dem XP400.
Drahtloser Datendruck
Drucken über PC
Stellen Sie sicher, dass das Schlüsselprogrammiergerät über Wi-Fi mit demselben Netzwerk wie der Computer verbunden ist und der Computer an einen Drucker angeschlossen ist.
Bitte laden Sie die Autel PC Suite (Autel Drucker enthalten) von
www.autel.com > Diagnose-Software > Mein Konto > PC Suite Programm.
- Führen Sie den Autel Printer auf dem Computer aus, der nach der Installation der Autel PC Suite installiert wurde.
- Klicken Sie auf Test Print (Testdruck), um sicherzustellen, dass der Drucker erfolgreich funktioniert.
- Tippen Sie auf Print (Drucken) in der Symbolleiste des Schlüsselprogrammiergeräts. Ein temporäres Dokument wird erstellt und an den Computer gesendet.
- Wenn die Option Auto Print (Automatischer Druck) im Autel Printer ausgewählt ist, druckt der Autel Printer das empfangene Dokument automatisch.
- Wenn die Option Auto Print (Automatischer Druck) nicht ausgewählt ist, klicken Sie auf Open PDF File (PDF-Datei öffnen), um alle temporären Dateien anzuzeigen. Wählen Sie die Datei(en) aus, die Sie drucken möchten, und klicken Sie auf Print (Drucken).
Drucken über APP
Wenn ein Wi-Fi-Drucker verfügbar ist, erwerben Sie bitte eine Wi-Fi-Drucker-APP und installieren Sie diese auf Ihrem Schlüsselprogrammiergerät. Durch einen einfachen Klick auf die Schaltfläche Print (Drucken) einer gespeicherten Datei auf dem Schlüsselprogrammiergerät wird die Datei automatisch gedruckt.
Sicherheitsinformationen
Für Ihre eigene Sicherheit und die Sicherheit anderer sowie zur Vermeidung von Schäden am Gerät und an Fahrzeugen, an denen es verwendet wird, ist es wichtig, dass die in diesem Handbuch enthaltenen Sicherheitsanweisungen von allen Personen, die das Gerät bedienen oder damit in Kontakt kommen, gelesen und verstanden werden.
Es gibt verschiedene Verfahren, Techniken, Werkzeuge und Teile zur Wartung von Fahrzeugen sowie unterschiedliche Fähigkeiten der ausführenden Person. Aufgrund der großen Anzahl von Testanwendungen und Produktvarianten, die mit diesem Gerät getestet werden können, können wir unmöglich jede Situation vorhersehen oder Ratschläge oder Sicherheitshinweise dazu geben. Es liegt in der Verantwortung des Kfz-Technikers, das zu testende System genau zu kennen. Die Verwendung geeigneter Servicemethoden und Testverfahren ist entscheidend. Es ist unerlässlich, Tests auf eine angemessene und akzeptable Weise durchzuführen, die Ihre Sicherheit, die Sicherheit anderer im Arbeitsbereich, das verwendete Gerät oder das zu testende Fahrzeug nicht gefährdet.
Beachten und befolgen Sie vor der Verwendung des Geräts immer die Sicherheitsmeldungen und die anwendbaren Testverfahren des Herstellers des zu testenden Fahrzeugs oder der Ausrüstung. Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben. Lesen, verstehen und befolgen Sie alle Sicherheitsmeldungen und Anweisungen in diesem Handbuch.
Sicherheitshinweise
Sicherheitshinweise dienen dazu, Personen- und Geräteschäden zu vermeiden. Alle Sicherheitshinweise werden durch ein Signalwort eingeleitet, das die Gefahrenstufe angibt.
Weist auf eine unmittelbar gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen des Bedieners oder von Umstehenden führt.
Weist auf eine potenziell gefährliche Situation hin, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verletzungen des Bedieners oder von Umstehenden führen könnte.
Sicherheitsanweisungen
Die hierin enthaltenen Sicherheitshinweise decken Situationen ab, die Autel bekannt sind. Autel kann nicht alle möglichen Gefahren kennen, bewerten oder Sie darüber beraten. Sie müssen sicherstellen, dass jede Bedingung oder jedes Wartungsverfahren, auf das Sie stoßen, Ihre persönliche Sicherheit nicht gefährdet.
Wenn ein Motor in Betrieb ist, halten Sie den Servicebereich GUT BELÜFTET oder schließen Sie ein Gebäudeabgassystem an das Motorabgassystem an. Motoren produzieren Kohlenmonoxid, ein geruchloses, giftiges Gas, das die Reaktionszeit verlangsamt und zu schweren Personenschäden oder zum Tod führen kann.
SICHERHEITSHINWEISE
- Führen Sie Fahrzeugtests immer in einer sicheren Umgebung durch.
- Tragen Sie einen Augenschutz, der den ANSI-Standards entspricht.
- Halten Sie Kleidung, Haare, Hände, Werkzeuge, Testgeräte usw. von allen beweglichen oder heißen Motorteilen fern.
- Betreiben Sie das Fahrzeug in einem gut belüfteten Arbeitsbereich, da Abgase giftig sind.
- Stellen Sie das Getriebe auf PARK (Parken) (für Automatikgetriebe) oder NEUTRAL (Leerlauf) (für Schaltgetriebe) und stellen Sie sicher, dass die Feststellbremse angezogen ist.
- Legen Sie Unterlegkeile vor die Antriebsräder und lassen Sie das Fahrzeug während des Tests niemals unbeaufsichtigt.
- Seien Sie besonders vorsichtig, wenn Sie im Bereich der Zündspule, des Verteilerfingers, der Zündkabel und der Zündkerzen arbeiten. Diese Komponenten erzeugen gefährliche Spannungen, wenn der Motor läuft.
- Halten Sie einen Feuerlöscher, der für Benzin-, Chemie- und elektrische Brände geeignet ist, in der Nähe bereit.
- Schließen Sie keine Testgeräte an oder trennen Sie sie nicht, während die Zündung eingeschaltet ist oder der Motor läuft.
- Halten Sie die Testgeräte trocken, sauber und frei von Öl, Wasser oder Fett. Verwenden Sie bei Bedarf ein mildes Reinigungsmittel auf einem sauberen Tuch, um die Außenseite des Geräts zu reinigen.
- Fahren Sie das Fahrzeug nicht und bedienen Sie die Testgeräte nicht gleichzeitig. Jede Ablenkung kann einen Unfall verursachen.
- Beziehen Sie sich auf das Servicehandbuch für das zu wartende Fahrzeug und halten Sie sich an alle Diagnoseverfahren und Vorsichtsmaßnahmen. Andernfalls kann es zu Personenschäden oder Schäden am Testgerät kommen.
- Um Schäden am Testgerät oder die Generierung falscher Daten zu vermeiden, stellen Sie sicher, dass die Fahrzeugbatterie vollständig geladen und die Verbindung zum Fahrzeug-DLC sauber und sicher ist.
- Platzieren Sie die Testgeräte nicht auf dem Verteiler des Fahrzeugs. Starke elektromagnetische Interferenzen können das Gerät beschädigen.
