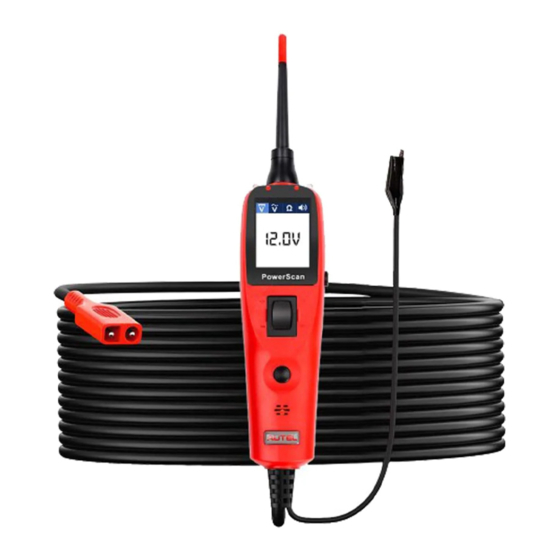

Autel PS100 Bedienungsanleitung

Autel PS100 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

1.
SICHERHEITSVORKEHRUNGEN UND WARNUNGEN..........................1
2.
DAS TEST-TOOL BENUTZEN......................................................................2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
3.
TESTANWENDUNGEN..................................................................................9
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
4.
TEST-TOOL-SPEZIFIKATIONEN..............................................................19
5.
TEST-TOOL-KNOW-HOW..........................................................................20
6.
GARANTIE UND SERVICE.........................................................................22
6.1
6.2
Inhaltsangabe
..................................................................................2
...........................................................................................3
.............................................................................................................4
.............................................................................................6
..............................................................................................6
.........................................................................................9
.....................................................................................22
................................................................................3
.......................................................................4
...............................................................................4
...............................................................9
.....................................................................11
V
.....................................................15
&
LED......................................................................18
....................................................22
...........................................12
....................................13
..............................................14
..........................................16
.........................................17

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Autel PS100

Inhaltszusammenfassung für Autel PS100

  • Seite 1: Inhaltsverzeichnis

    Inhaltsangabe SICHERHEITSVORKEHRUNGEN UND WARNUNGEN......1 DAS TEST-TOOL BENUTZEN..............2 ..................2 ESCHREIBUNG ...................3 PEZIFIKATIONEN ................3 EIGEFÜGTES UBEHÖR ...............4 LLGEMEINE ESCHREIBUNG ......................4 TROM ................4 CHNELLER ELBSTTEST .....................6 NTERBRECHER ....................6 RBEITSMODUS TESTANWENDUNGEN..................9 & P ...............9 PANNUNG OLARITÄT TESTEN ..................9 URCHGANGSTEST ..............11 IGNALSCHALTUNGSPRÜFUNG ...........12 OMPONENTEN IN HRER AND AKTIVIEREN ........13...

  • Seite 2: Sicherheitsvorkehrungen Und Warnungen

    Sicherheitsvorkehrungen und Warnungen Um Personenschäden oder Schäden am Fahrzeug und/oder Test- Tool zu vermeiden, lesen Sie diese Bedienungsanleitung zuerst und befolgen Sie die folgenden Sicherheitsvorkehrungen bis ins Detail, wann immer Sie an einem Fahrzeug arbeiten:  Führen Sie die Automobiltests immer in einer sicheren Umgebung durch.

  • Seite 3: Das Test-Tool Benutzen

    in der Nähe von entflammbaren Stoffen wie Benzin oder dessen Dämpfe benutzt werden. Die Funken eines unter Spannung stehenden Tools können diese Dämpfe entzünden. Wenn Sie ein Lichtbogenschweißgerät benutzen, sollten Sie genau so vorsichtig vorgehen. Das Test-Tool benutzen Tool Beschreibung...
  • Seite 4 Prüfspitze - Kontaktiert den zu testenden Stromkreis oder die zu testende Komponente. Abblendlicht - Beleuchtet dunkle Arbeitsgebiete oder Arbeitsgebiete während der Nacht. . Rot/Grün Polaritätsindikator Identifiziert positive, negative oder offene Stromkreise. Der ROTE Indikator leuchtet, wenn die Prüfspitze einen positiven Stromkreis berührt.

  • Seite 5: Spezifikationen

    LCD Anzeige - Zeigt Testresultate an. Unterbrecher zurücksetzen - Setzt das Tool zurück, wenn der Unterbrecher ausklinkt. Netzschalter - Ermöglicht die Leitung eines positiven oder negativen Batteriestroms bis in die Spitze, und zwar zum Aktivieren oder Testen der Funktion der elektrischen Komponenten.

  • Seite 6: Allgemeine Beschreibung

    Allgemeine Beschreibung Das Tool ist der beste elektrische Tester für die Reduzierung der Diagnosezeit in allen 6- bis 30- Volt Fahrzeug elektrischen Systemen. Nach einem einfachen Verbinden des Tools mit der Fahrzeugbatterie, können Sie:  sofort feststellen, ob ein Stromkreis positiv, negativ oder offen ist, ohne dass die Clips zwischen den einzelnen Batteriepolen neuverbunden werden müssen.
  • Seite 7 Bevor Sie einen Stromkreis oder eine Komponente testen, machen Sie einen schnellen Selbsttest, um sich zu vergewissern, dass Ihr Tool intakt ist. Verbinden Sie das Tool und machen Sie einen schnellen Selbsttest. Der Netzschalter ist ein Wippschalter, der sich am Gehäuse des Tools befindet.

  • Seite 8: Unterbrecher

    Bild 1 WICHTIG: Wenn Sie Komponenten einschalten, können Sie die Betriebsdauer des Netzschalters im Tool erhöhen, indem Sie zuerst den Schalter drücken und dann die Spitze der Komponente berühren. Die Funken bilden sich an der Spitze statt den Schalterkontakten. Unterbrecher Das Tool ist kurzschlussgeschützt.

  • Seite 9: Arbeitsmodus

    absichtliches Auslösen des Unterbrechers und die Benutzung des Tools zwecks gründlicher Untersuchung kann als zusätzliche Vorsichtsmaßnahme gegen eine unfreiwillige Betätigung des Netzschalters gesehen werden. Bild 2 Arbeitsmodus Es gibt vier Modi für die Diagnose des elektrischen Systems. Sie können sie per Druck auf der Modus-Taste abrufen und dann die einzelnen Modi durchlaufen.
  • Seite 10 Bild 3 AC Spannung Während das Tool in diesem Modus ist, berühren Sie bitte die Prüfspitze zu einem Stromkreis, dann wird der LCD Bildschirm die Max Spannung auslesen. Spannung, das Min. Spannung, Frequenz und Arbeitszyklus. (Bild 4) Bild 4 Wiederstand Während das Tool in diesem Modus ist, berühren Sie bitte die Prüfspitze zu einem Stromkreis, dann wird der LCD Bildschirm den Wiederstand zwischen der Spitze und dem zusätzlichen Massekabel...

  • Seite 11: Testanwendungen

    Während das Tool in diesem Modus ist, drücken Sie einfach schnell die Modus-Taste, um den Ton ein- oder auszuschalten. Während Sie während dem schnellen Drücken der Modultaste (schnelles drücken und loslassen) ein kurzes Piepen hören, dann ist der Audioton eingeschaltet. Wenn Sie ein kurzes tiefes Piepen hören, ist der Audioton ausgeschaltet (Bild 6).

  • Seite 12: Durchgangstest

    Auflösung von 0,1V anzeigen. Wenn das Piepen eingeschaltet ist, werden Sie einen schrillen Ton hören. Wenn die Prüfspitze einen NEGATIVEN Stromkreis berührt, wird die grüne LED aufleuchten und das LCD Display zeigt die Spannung mit einer Auflösung von 0,1V an. Wenn das Piepen eingeschaltet ist, werden Sie einen tiefen Ton hören.
  • Seite 13 Wenn die Prüfspitze eine gute Masse berührt, wird das LCD "0,0Ω" anzeigen und die grüne LED wird an sein. Wenn das Ton-Feature eingeschaltet ist, werden Sie einen tiefen Ton hören (Bild 8). Bild 8  In anderen Fällen zeigt das LCD nur den Resistenzwert an (Bild Bild 9 ...

  • Seite 14: Signalschaltungsprüfung

    Der Durchgang der Verbindungen zur Erde oder Batterie kann auch anders überprüft werden. Starten Sie die Verbindung über den Netzschalter. Falls der Unterbrecher ausgelöst wird, haben Sie immer noch eine gute, solide Verbindung mit geringem Wiederstand. HINWEIS: Mit der Prüfspitze können Sie die Plastikisolierung des Kabels durchstechen.

  • Seite 15: Komponenten In Ihrer Hand Aktivieren

    Bild 10 Wenn die LCD Auslesungen ungewöhnlich sind, dann liegt ein Problem mit diesem Sensor vor. Komponenten in Ihrer Hand aktivieren Während das Tool im DC Spannungsmodus ist, können Komponenten direkt in Ihrer Hand aktiviert werden, indem Sie die Prüfspitze in Verbindung mit dem zusätzlichen Massekabel benutzen, und dadurch die Funktionen testen.
  • Seite 16 Massekabel und zurück zum Tool und zurück zur Erde der Fahrzeugbatterie. Berühren Sie die Spitze der positiven Klemme Verbinden der Birne. Klemme Massekabels Drücken Netzschalter nach vorne, um die Birne zu aktivieren. Bild 11 Wenn zur gleichen Zeit die grüne LED angeht oder der Unterbrecher ausgelöst wird, wurde das Tool überladen.

  • Seite 17: Anhängerlampen Und Verbindungen Testen

    Anhängerlampen und Verbindungen testen Während das Tool im DC Spannungsmodus ist, klemmen Sie das zusätzliche Massekabel an der Anhängererdung, untersuchen Sie die Steckerkontakte und versorgen Sie die Prüfspitze mit Strom. Dadurch können Sie die Funktion und Orientierung des Konnektors und der Anhängerlampen prüfen. (Bild 12) Wenn der Unterbrecher ausgelöst wurde, dann ist der Kontakt wahrscheinlich eine Erdung.
  • Seite 18 abgeschaltet und die rote LED eingeschaltet ist, können Sie mit der weitere Aktivierung fortfahren. (Bild 13) Wenn zur gleichen Zeit die grüne LED angeht oder der Unterbrecher ausgelöst wird, wurde das Tool überladen. Das kann aus den folgenden Gründen passieren: ...

  • Seite 19: Komponenten Mit Erde Aktivieren

    Bild 13 Komponenten mit Erde aktivieren Während das Tool im DC Spannungsmodus ist, berühren Sie die Prüfspitze mit der negativen Klemme der Komponente, die rote LED sollte aufleuchten. Während Sie die rote LED beobachten, drücken und lösen Sie den Netzschalter schnell nach hinten. Wenn die rote LED abgeschaltet und die grüne LED eingeschaltet ist, können Sie mit der weitere Aktivierung fortfahren.

  • Seite 20: Nach Schlechten Erdkontakten Suchen

    Wenn der Unterbrecher ausgelöst wurde, warten Sie bis er wieder abgekühlt ist (15 Sek.), um ihn zurückzusetzen und lassen Sie dann die Reset-Taste los. Bild 14 WARNUNG: Bei dieser Funktion, wenn Sie einen geschützten Stromkreis berühren, kann eine Fahrzeugsicherung durchbrennen oder auslösen, wenn Sie eine Erdung darauf anwenden.

  • Seite 21: Kurzschlüsse Verfolgen & Lokalisieren

    Starkstromkomponenten elektrische Anlasser auch Unterbrecher auslösen werden. Kurzschlüsse verfolgen & lokalisieren In den meisten Fällen erscheint ein Kurzschluss durch eine durchbrannte Sicherung oder eine Schmelzlot, oder ein elektrisches Schutzgerät Auslösung (z.B. ein Unterbrecher). Das ist der beste Ort, um mit der Suche zu beginnen. ...

  • Seite 22: Rot/Grün Polarität Led

     Folgen Sie dem Kabel entlang der kurzgeschlossenen Richtung und wiederholen Sie den Vorgang, bis der Kurzschloss gefunden wurde. 3.10 Rot/Grün Polarität LED Die Rot/Grün Polarität LED leuchtet, wenn die Spannung der Prüfspitze mit der Batteriespannung übereinstimmt, und zwar innerhalb von ± 0,8 Volt. Diese zusätzliche Information kann dem Techniker helfen.

  • Seite 23: Test-Tool-Spezifikationen

    Test-Tool-Spezifikationen DC Spannungsreichweite: 0-65V +1 Ziffer Widerstandsreichweite: 0 - 200.000 Ω Frequenzgang des Tondurchlaufs 0Hz bis 10Khz. Unterbrecher Strom bewerten: 1 – 10 Amp Teststandards 100% Strom: kein auslösen 150% Strom: Auslösen in einer Stunde 200% Strom: Auslösen in 3-30 Sekunden. 300% Strom: Auslösen in 0,5-4,0 Sekunden.

  • Seite 24: Test-Tool-Know-How

    Test-Tool-Know-How Ist der Power Scan Prüfungstester Computer- und Air-Bag- Sicher? LED und LCD des Tools ziehen nicht mehr als 1 Milliampere Strom, wenn Sie es also als Testlicht oder Multimeter benutzen, dann ist es Computer- und Air-Bag-Sicher. Das Drücken des Netzschalters ist aber eine andere Geschichte.
  • Seite 25 Sie können einfach einen neuen kaufen und ihn dann austauschen. Der Schalter kann innerhalb von Sekunden entfernt und ausgetauscht werden. Sie können Schalter von Ihrem autorisierten Autel Tool-Lieferanten kaufen. Das Tool mit dem Wippschalter erleichtert den Austausch eines abgenutzten Schalters, ohne dass es zwecks Reparatur eingeschickt werden muss.

  • Seite 26: Garantie Und Service

    Kaufs, vorbehaltlich der folgenden AGB: 1) Die Alleinverantwortung von Autel, im Rahmen der Garantie, ist eingeschränkt auf die Reparatur oder, je nach Wahl von Autel, den kostenlosen Austausch des Test-Tools, mit Nachweis über den Kauf. Der Kaufbeleg kann zu diesem Zweck verwendet werden.

  • Seite 27: Servicevorgänge

    Veröffentlichung zur Verfügung standen für deren Genauigkeit und Vollständigkeit keine Garantie gemacht werden kann. Autel behält sich das Recht vor, Änderungen zu jeder Zeit fristlos machen zu dürfen. Servicevorgänge Bei weiteren Fragen kontaktieren Sie bitte Ihren örtlichen Händler, Lieferanten oder...
