Seite 1 Informationen, die zum Zeitpunkt der Drucklegung verfügbar waren. Autel behält sich das Recht vor, Änderungen jederzeit und ohne Ankündigung vorzunehmen. Obwohl die Informationen in diesem Handbuch sorgfältig auf ihre Richtigkeit überprüft wurden, wird keine Garantie für die Vollständigkeit und Richtigkeit der Inhalte gegeben, einschließlich, aber nicht beschränkt auf...
Seite 2: Sicherheitsinformation
Sicherheitsinformation Zu Ihrer eigenen Sicherheit und der Sicherheit anderer und um Schäden am Gerät und Fahrzeugen, an denen es verwendet wird, zu verhindern, ist es wichtig, dass die in diesem Handbuch aufgeführten Sicherheitshinweise von allen Personen, die das Gerät bedienen oder damit in Kontakt kommen, gelesen und verstanden werden.
Seite 3: Sicherheitsanweisungen
Umstehenden führen könnte. Sicherheitsanweisungen Die Sicherheitshinweise in diesen Anweisungen beziehen sich auf Situationen, deren Auftreten sich Autel bewusst ist. Autel kann nicht alle möglichen Gefahren vorhersehen und abschätzen und Sie darauf aufmerksam machen. Sie müssen sich sicher sein, dass alle Begebenheiten auf die Sie treffen oder Wartungsmaßnahmen die Sie festgestellt haben, nicht...
Seite 4 Komponenten erzeugen gefährliche Spannungen, wenn der Motor läuft. ⚫ Halten Sie einen Feuerlöscher, der für Benzin, chemische und elektrische Brände geeignet ist, bereit. ⚫ Schließen Sie keine Testausrüstung an oder trennen Sie diese nicht, während die Zündung eingeschaltet ist oder der Motor läuft. ⚫...
Seite 5: Inhaltsverzeichnis
INHALT 1 VERWENDUNG DIESES HANDBUCHS ............ 1 ONVENTIONEN ........................... 2 ALLGEMEINE EINFÜHRUNG ..............3 IM D ISPLAY ABLET ....................– D LASH LITE RAHTLOSE IAGNOSE- CHNITTSTELLE ........XP401 ......................10 UBEHÖR IT ..........................3 ERSTE SCHRITTE ..................82 INSCHALTUNG ......................... USSCHALTUNG ........................
Seite 6 (SAS) ARTUNG DES ENKWINKELSENSORS ............... (DPF) ARTUNG DES IESELPARTIKELFILTERS ............(IMMO) ARTUNG DER EGFAHRSPERRE ..............8 UPDATE ....................147 9 EINSTELLUNGEN ..................150 INHEIT ............................PRACHE ..........................RUCKEINSTELLUNGEN ......................ENACHRICHTIGUNGSCENTER ................... UTOMATISCHES PDATE ....................NFOS ............................YSTEMEINSTELLUNGEN ...................... 10 FERNSUPPORT ..................158 11 DATENMANAGEMENT ................
Seite 7: Verwendung Dieses Handbuchs
Verwendung dieses Handbuchs Dieses Handbuch enthält Anweisungen für die Bedienung dieses Gerätes. Einige Abbildungen in diesem Handbuch könnten Module und Zubehör enthalten, die nicht in Ihrem Produkt inklusiv sind. Konventionen Es werden folgenden Konventionen verwendet. Fettdruck Fettdruck wird benutzt, um auswählbare Elemente wie z.B. Tasten und Menüoptionen hervorzuheben.
Seite 8 Beispiel: WICHTIG Halten Sie das Kabel fern von Hitze, Öl, scharfen Ecken und mobilen Teilen. Bitte beschädigte Kabel sofort ersetzen. Hyperlinks Hyperlinks oder Links, die zu anderen Artikeln, Prozeduren oder Bilddateien führen, sind in elektronischen Dokumenten verfügbar. Blaue Texte in Kursivschrift zeigen ein wählbares Hyperlink und blau unterstrichene Texte zeigen eine Webseite oder eine Email-Adresse an.
Seite 9: Allgemeine Einführung

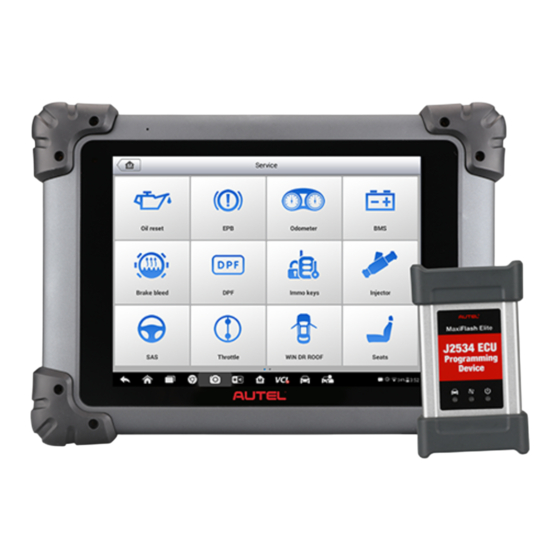

Allgemeine Einführung Autel präsentiert das MaxiSys IM als das fortschrittlichste und intelligente Schlüssel Programmiergerät, welches leistungsstärkste IMMO - und Programmierfunktionen mit Diagnosevorgängen auf OE-Niveau und fortgeschrittenen Servicefunktionen, in einem einzigen Android-basierten 10.1 Zoll-Touchscreen Tablet miteinander verbindet. Mit dem enthaltenen Key Programmierer XP401 und dem MaxiFlash ECU- Umprogrammierer, ist das MaxiSys IM dazu bestimmt, das unvergleichliche Key-Programmiertool zu sein, das Sie sich schon immer gewünscht haben!
Seite 10 9.7 Zoll-kapazitiver-LCD-Touchscreen Umgebungslichtsensor - erkennt die Umgebungshelligkeit. Mikrofon Abbildung 2-2 Display Tablet Obere Ansicht Eingangsanschluss der DC-Stromversorgung HDMI-Anschluss USB-Anschluss USB-Anschluss Sperr/Ein-/Ausschalttaste - schaltet das Gerät bei langem Druck ein & aus, oder sperrt es Abbildung 2-3 Display Tablet Rückansicht...
Seite 11 Audiolautsprecher 10. Zusammenklappbare Stütze – erstreckt sich von hinten, um das Sehen mit freien Händen des Display Tablets zu ermöglichen. 11. Kameralinsen 12. Blitzlicht 13. Spalt für Mini SD-Speicherkarte - optionales Modul 14. Mini-USB-Anschluss 15. Kopfhörer-Buchse Stromquellen Das Tablet kann durch die folgenden Versorgungsquellen mit Strom versorgt werden: Interne Batterie AC/DC Stromversorgung...
Seite 12: Megapixel, Autofokus Mit Blitzlicht
Technische Beschreibung Tabelle 2-1 Spezifikationen Element Beschreibung Android 4.4.2, KitKat Betriebssystem Samsung Exynos Six-core Processor (1.3GHz Quad- Prozessor core ARM Cortex-A7 + 1.7GHz Dual-core ARM Cortex-A15) Speicher 2GB RAM & 64GB integrierter Speicher Display 9,7" LED kapazitiver Touchscreen mit 1024x768 Auflösung Konnektivität Wi-Fi (802.11 a/b/g/n/ac)
Seite 13: Maxiflash Elite - Drahtlose Diagnoseschnittstelle
Element Beschreibung Gewicht NW: 1.42 kg (3.13 lb.) GW: 8.655 kg (19.08 lb.) Protokolle ISO 9142-2, ISO 14230-2, ISO 15765-4, K/L-Line, Flashing Code, SAE-J1850 VPW, SAE-J1850 PWM, 11898, Highspeed, Middlespeed, Lowspeed and Singlewire CAN, GM UART, UART Echo Byte Protocol, Honda Diag-H Protocol, TP 2.0, TP 1.6, SAE J1939, SAE J1708, Fault-Tolerant CAN MaxiFlash Elite –...
Seite 14 Eingangsanschluss der DC-Stromversorgung Fahrzeugdatenanschluss Fahrzeug-LED ⚫ Blinkt grün, wenn das Gerät mit dem Netzwerk des Fahrzeugs kommuniziert. WICHTIG Trennen Sie die Verbindung zum Programmiergerät nicht, während diese Statusleuchte an ist! Wenn die schnelle Programmierprozedur unterbrochen wird, während das ECU (Steuergerät) des Fahrzeugs blank ist oder nur teilweise programmiert wurde, kann das Modul möglicherweise nicht wiederhergestellt werden.
Seite 15: Versorgung
Kommunikation Das J2534 ECU Programmiergerät unterstützt BT-(Bluetooth) und USB- Kommunikationen. Dadurch werden die Fahrzeugdaten auch ohne physische Verbindung auf das Tablet übertragen. Der Arbeitsbereich des Senders durch die BT-Kommunikation beträgt 210 Fuß (um die 70 m). Geht das Signal verloren, weil man sich außerhalb der Reichweite bewegt, stellt sich die Verbindung automatisch wieder her, sobald die Einheit des Tablets an die VCI-Einheit angenährt wird.
Seite 16: Xp401
Element Beschreibung 12 VDC zu 24 VDC Eingangsspannungsbereich Drahtlos BT V2.1+EDR, 2.4GHz Funkfrequenz 170 mA @ 12 VDC Versorgungsstrom 100 mA @ 24 VDC 0°C bis 60°C (Raumtemperatur) Betriebstemp. -65°C bis 100°C (Raumtemperatur) Ruhetemp. 149 mm (5.87”) x 86 mm (3.38”) x 35 mm Größe ( L x B x H (1.28”)
Seite 17: Usb-Anschluss
Funktionsbeschreibung Abbildung 2-4 XP401 ECU Ansichten USB-Anschluss - liefert Datenkommunikation und 5V DC- Stromversorgung. DC-Anschluss - liefert 12V DC- Stromversorgung. DB 26-poliger Anschluss - kann mit dem Mercedes-Benz Infrarot- Empfänger, ECU-Kabel, MCU-Kabel und MC9S12-Kabel verbunden werden. Schnittstelle separate Kabeladaption - hält den MCU-Adapter oder die DIY- Signalschnittstelle.
Seite 18: Dc-Anschluss
DC-Anschluss Der DC-Anschluss wird verwendet um das XP401 mit 12V Strom zu versorgen. DB 26-poliger Anschluss Vier Komponenten können an diesen Anschluss angesteckt werden: Mercedes-Infrarot-Empfänger, ECU-Kabel, MCU-Kabel und MC9S12-Kabel. Tabelle 2-3 Definitionen des ECU-Kabels Farbe Definition Hinweis +12V Schwarz GND (MASSE) Grün IGN (Zündung) Orange...
Seite 19 Rot und Blau VPPR Schwarz (MASSE) Grün und Weiß Weiß Braun Grau Blau Orange Magentarot Gelb Grün Geschirmt Schwarz Verdrillt (MASSE) Geschirmt Weiß Verdrillt Tabelle 2-5 Definitionen des MC9S12-Kabels Farbe Definition Hinweis Schwarz (MASSE) Grün XCLKS Blau Gelb ZURÜCK- SETZEN Geschirmt Schwarz Verdrillt...
Seite 20 Farbe Definition Hinweis Geschirmt Weiß Verdrillt Schnittstelle separate Kabeladaption Die Schnittstelle separate Kabeladaption wird verwendet, um den MCU-Adapter oder das DIY-Signalkabel zu verlegen oder, um MCU- und ECU-Chips zu lesen oder die entsprechenden Daten zu übertragen. Fahrzeug Schlüssel Slot Hält den Fahrzeugschlüssel, um die Fahrzeugschlüsselinformationen zu lesen oder zu übertragen.
Seite 21: Registrierungsabdeckung
Transponder Slot Hält den EEPROM-Stecktransponder oder die EEPROM-Buchse, um EEPROM-Informationen zu lesen oder zu übertragen. Registrierungsabdeckung Tabelle 2-7 Registrierungsabdeckung Hersteller Chipmodell Hinweis AK93CXX AK64XX ALTERA EPCSXXX AMIC A25LXXX AT17XXX AT24XXXX AT25XXX AT26XXX ATMEL AT34XXX AT45DXX AT59CXX AT93CXX CAT10XX CAT24XXX KATALYSATOR/ONSEMI CAT25XXX CAT35CXXX...
Seite 22 Hersteller Chipmodell Hinweis CAT59CXX CAT64LCXX CAT93CXX PM25LDXXX PM25LVXXX CHINGIS/PMC PM25WXXX EN25BXX EN25DXXX EN25FXX EN25MXX EN25QXXX EN25TXX ESMT F25L0XX XL[S]24CXX XL[S]93CXX EXEL XL[S]93LCXX PM24CXXX PM24CLXXX PM25XXX FAIRCHILD/NSC/RAMTRON FM93CXX FM93CSXX...
Seite 23 Hersteller Chipmodell Hinweis NM24CXX NM34XXX NM93XX NM93CXX NM93CSXX FUJITSU MB85RCXX BAWXXXXXX ER59XXX GIGADEVICE GD25QXX GRUNDIG GRX-XXX HOLTEK HT93CXX NVMXXXX MDAXXXX KHIC KH25LXXXX MACRONIX MX25LXX 24AAXX 24[F][L]CXX 25AAXXX MICROCHIP 25LCXXX 3C/AA/LCXX[A] 93C/AA/LCXX[B]...
Seite 24 Hersteller Chipmodell Hinweis 93C/AA/LCXX[C] M25PXXX MICRON M25QXXX MITSUBISHI M6M800X1 UPD625X M25PXXX NUMONYX M25QXXX MSM16XXX PCT25VF032B PHILIPS PCA85XX PIONEER PDXXXX BR24CXX BR90XX ROHM BR93XXX KM93CXX SAMSUNG KS24XXXX S-24XXX SEIKO S-93XXX SONY CXK10XX S25FLXX SPANSION S99-50084...
Seite 25: Mcu Abdeckung
Hersteller Chipmodell Hinweis SST25LF0X0A SST25VFXXX M24CXX M25P[E/X]XX M34XXX M35XXX M8571 M93C/SXX M95XXX ST24XXX ST25XXX ST93C/CSX6/X7 ST950XX ST95P0X W25PXXX WINBOND W25XXXX X24XXX XICOR X504X MCU Abdeckung...
Seite 26 Tabelle 2-8 MCU Abdeckung Hersteller Chipmodell Hinweis ATTINYXXX AT90XXXXX AT90S2313 AT90S8515 AT90CAN32 AT90CAN64 AT90CAN128 ATMEGA48XX 48/48P/48PB ATMEGA8 ATMEGA88XX 88/88P/88PB ATMEL ATMEGA16XX 16/162/163/164(P)/165( P)/1 68(P/PB)/169(P) ATMEGA32XX 32/323/324(P/PB)/325( P)/3 28(P/PB)/329(P)/32 90(P) ATMEGA33XX 00/00P ATMEGA64XX 64/644(P)/645(P)/6450( P)/6 49(P)/6490(P) ATMEGA103 ATMEGA128X 128/1280/1281/1284(P) ATMEGA256X 60/61...
Seite 27 Hersteller Chipmodell Hinweis ATMEGA8515 ATMEGA8535 MC68HC05B4 MC68HC05B6 MC68HC05B8 MC68HC05B16 MC68HC05B32 MC68HC05H12 MC68HC05L28 MC68HC05P3 MC68HC05X16 MC68HC05X32 FREESCALE MC68HC705B16 MC68HC705B16N MC68HC705B32 MC68HC705D9 MC68HC705E6 MC68HC705E6 MC68HC705P3 MC68HC705X32 MC68HC11A1...
Seite 28 Hersteller Chipmodell Hinweis MC68HC11A8 MC68HC11E1 MC68HC11E9 MC68HC11E20 MC68HC11E32 MC68HC11EA9 MC68HC11F1 MC68HC11K4 MC68HC11KA2 MC68HC11KA4 MC68HC11KG4 MC68HC11KS2 MC68HC11KW1 MC68HC11L6 MC68HC11P2 MC68HC11PA8 MC68HC11PH8 MC68HC711E9 MC68HC711E20 MC68HC711EA9 MC68HC711PH8...
Seite 29 Hersteller Chipmodell Hinweis MC68HC08ASxxA MC68HC08ASxxA MC68HC908AB32 MC68HC908APxxA MC68HC908AP64 MC68HC908AZxx MC68HC908AZxxA MC68HC908GP32 MC68HC908GRxx MC68HC908GTxx MC68HC908GZxx MC68HC908JB8 MC68HC908JB16 MC68HC908JK3 MC68HC908JL3 MC68HC908JL16 MC68HC908KX2 MC68HC908LJxx MC68HC908LKxx MC68HC908QC4 MC68HC908QC8...
Seite 30 Hersteller Chipmodell Hinweis MC68HC908QC16 MC68HC908QY2 MC68HC912D60 MC68HC912D60A MC68HC912D60C MC68HC912D60P MC68HC912DG128 MC68HC912DG128A MC68HC912DG128C MC68HC912DG128P MC68HC912DJ128A MC68HC912DT128 MC68HC912DT128A MC68HC912DT128C MC68HC912DT128P MC9RS08KA1 MC9RS08KA2 MC9RS08LA8 MC9S08AC8 MC9S08AC16 MC9S08AC32...
Seite 31 Hersteller Chipmodell Hinweis MC9S08AC48 MC9S08AC60 MC9S08AC96 MC9S08AC128 MC9S08AW8 MC9S08AW16 MC9S08AW32 MC9S08AW48 MC9S08AW60 MC9S08DV16 MC9S08DV32 MC9S08DV48 MC9S08DV60 MC9S08DV96 MC9S08DV128 MC9S08DN16 MC9S08DN32 MC9S08DN48 MC9S08DN60 MC9S08DZ16 MC9S08DZ32...
Seite 32 Hersteller Chipmodell Hinweis MC9S08DZ48 MC9S08DZ60 MC9S08DZ96 MC9S08DZ128 MC9S08EL16 MC9S08EL32 MC9S08FL8 MC9S08FL16 MC9S08GB32 MC9S08GB60 MC9S08GT16 MC9S08GT32 MC9S08GT60 MC9S08JM8 MC9S08JM16 MC9S08JM32 MC9S08JM60 MC9S08JS8 MC9S08JS16 MC9S08LC36 MC9S08LC60...
Seite 33 Hersteller Chipmodell Hinweis MC9S08LG16 MC9S08LG32 MC9S08LH36 MC9S08LH64 MC9S08LL8 MC9S08LL16 MC9S08LL36 MC9S08LL64 MC9S08MM32 MC9S08MM32A MC9S08MM64 MC9S08MP12 MC9S08MP16 MC9S08QA2 MC9S08QA4 MC9S08QB4 MC9S08QB8 MC9S08QD2 MC9S08QD4 MC9S08QE4 MC9S08QE8...
Seite 34 Hersteller Chipmodell Hinweis MC9S08QE16 MC9S08QE32 MC9S08QE64 MC9S08QE96 MC9S08QE128 MC9S08QG4 MC9S08QG8 MC9S08RC8 MC9S08RC16 MC9S08RC32 MC9S08RC60 MC9S08RD8 MC9S08RD16 MC9S08RD32 MC9S08RD60 MC9S08RE8 MC9S08RE16 MC9S08RE32 MC9S08RE60 MC9S08RG32 MC9S08RG60...
Seite 35 Hersteller Chipmodell Hinweis MC9S08SC4 MC9S08SE4 MC9S08SE8 MC9S08SF4 MC9S08SG4 MC9S08SG8 MC9S08SG16 MC9S08SG32 MC9S08SH4 MC9S08SH8 MC9S08SL8 MC9S08SL16 MC9S08SU8 MC9S08SU16 MC9S08SV8 MC9S08SV16 MC9S12A32 MC9S12A64 MC9S12A128 MC9S12A256 MC9S12A512...
Seite 36 Hersteller Chipmodell Hinweis MC9S12B64 MC9S12B128 MC9S12B256 MC9S12C32 MC9S12C64 MC9S12C96 MC9S12C128 MC9S12D32 MC9S12D64 MC9S12DB128 MC9S12DG128 MC9S12DG256 MC9S12DJ64 MC9S12DJ128 MC9S12DJ256 MC9S12DJ512 MC9S12DP256 MC9S12DP512 MC9S12DT128 MC9S12DT256 MC9S12DT512...
Seite 37 Hersteller Chipmodell Hinweis MC9S12GC16 MC9S12GC32 MC9S12GC64 MC9S12GC96 MC9S12GC128 MC9S12KG32 MC9S12KG64 MC9S12KG128 MC9S12KG256 MC9S12KT128 MC9S12KT256 MC9S12KL64 MC9S12KL128 MC9S12H128 MC9S12H256 MC9S12HN64 MC9S12HA32 MC9S12HA48 MC9S12HA64 MC9S12HY32 MC9S12HY48...
Seite 38 Hersteller Chipmodell Hinweis MC9S12HY64 MC9S12HZ64 MC9S12HZ128 MC9S12HZ256 MC9S12P32 MC9S12P64 MC9S12P96 MC9S12P128 MC9S12XA128 MC9S12XA256 MC9S12XA512 MC9S12XB128 MC9S12XB256 MC9S12XD64 MC9S12XD128 MC9S12XD256 MC9S12XDG128 MC9S12XDG256 MC9S12XDG512 MC9S12XDP512 MC9S12XDQ256...
Seite 39 Hersteller Chipmodell Hinweis MC9S12XDT256 MC9S12XDT384 MC9S12XDT512 MC9S12XEA128 MC9S12XEA256 MC9S12XEG128 MC9S12XEG256 MC9S12XEG384 MC9S12XEP768 MC9S12XEP100 MC9S12XEQ384 MC9S12XEQ512 MC9S12XES384 MC9S12XET256 MC9S12XET512 MC9S12XF128 MC9S12XF256 MC9S12XF384 MC9S12XF512 MC9S12XHY128 MC9S12XHY256...
Seite 40 Hersteller Chipmodell Hinweis MC9S12XHZ256 MC9S12XHZ384 MC9S12XHZ512 MC9S12XS64 MC9S12XS128 MC9S12XS256 MPC5601D MPC5602B MPC5602D MPC5603B MPC5603C MPC5604B MPC5604C MPC5605B MPC5606B MPC5607B MPC5601P MPC5602P MPC5603P MPC5604P MPC5604E...
Seite 41 Hersteller Chipmodell Hinweis MPC5602S MPC5604S MPC5606S MB90F038S MB90F342 MB90F345 MB90F346 MB90F347 MB90F349 MB90F352 MB90F357 MB90F387 FUJITSU MB90F423 MB90F428 MB90F438L MB90F439 MB90F455 MB90F456 MB90F457 MB90F462 MB90F497...
Seite 42 Hersteller Chipmodell Hinweis MB90F498G MB90F523B MB90F543 MB90F546 MB90F548 MB90F549 MB90F553A MB90F594A MB90F654A MB90F867 MB95F108AM MB95F108B MB95F116MA MB95F118B MB95F118M MB95F128 MB95F128MB MB95F136MB MB95F156M MB95F166 MB95F168MA...
Seite 43 Hersteller Chipmodell Hinweis MB96F348 MB96F385 MB96F386 MB96F387 MB96F673 MB96F675 MB96F683 MB96F685 MB96F693 MB96F695 MB96F696 MB96F6A5 MB96F6A6 XC164CS-16F XC164CS-32F XC2060M-104F XC2060N-40F INFINEON XC2080-96F XC2336A-56F XC2336A-72F XC2361A-56F...
Seite 44 Hersteller Chipmodell Hinweis XC2361A-72F XC2363A-56F XC2363A-72F XC2364A-56F XC2364A-72F XC2364A-104F XC2365A-56F XC2365A-72F XC2365A-104F XC2336B-24F XC2336B-40F XC2361B-24F XC2361B-40F XC2363B-24F XC2363B-40F XC2364B-24F XC2364B-40F XC2365B-24F XC2365B-40F XC2765X-72F XC2765X-104F...
Seite 45 Hersteller Chipmodell Hinweis PIC12F508 PIC12F509 PIC12F510 PIC12F609 PIC12F615 PIC12F617 PIC12F629 PIC12F635 PIC12F675 PIC12F683 PIC12F752 MICROCHIP PIC12(L)F1501 PIC12(L)F1552 PIC12(L)F1571 PIC12(L)F1572 PIC12(L)F1612 PIC12(L)F1822 PIC12(L)F1840 PIC12HV609 PIC12HV615 PIC16F505...
Seite 46 Hersteller Chipmodell Hinweis PIC16F506 PIC16F54 PIC16F610 PIC16F616 PIC16F631 PIC16F636 PIC16F639 PIC16F677 PIC16F684 PIC16F685 PIC16F687 PIC16F688 PIC16F689 PIC16F690 PIC16F707 PIC16F72 PIC16F722 PIC16F723 PIC16F724 PIC16F726 PIC16F727...
Seite 47: Hersteller
Hersteller Chipmodell Hinweis PIC16F73 PIC16F74 PIC16F76 PIC16F77 PIC16F818 PIC16F819 PIC16F83 PIC16F84 PIC16F87 PIC16F870 PIC16F871 PIC16F872 PIC16F873 PIC16F874 PIC16F876 PIC16F877 PIC16F88 PIC16F882 PIC16F883 PIC16F884 PIC16F886...
Seite 48 Hersteller Chipmodell Hinweis PIC16F887 PIC16F913 PIC16F914 PIC16F916 PIC16F917 PIC16F946 PIC16F1454 PIC16F1455 PIC16F1459 PIC16(L)F707 PIC16(L)F722 PIC16(L)F723 PIC16(L)F724 PIC16(L)F726 PIC16(L)F727 PIC16(L)F88 PIC16(L)F1454 PIC16(L)F1455 PIC16(L)F1459 PIC16(L)F1503 PIC16(L)F1507...
Seite 49 Hersteller Chipmodell Hinweis PIC16(L)F1508 PIC16(L)F1509 PIC16(L)F1512 PIC16(L)F1513 PIC16(L)F1516 PIC16(L)F1517 PIC16(L)F1518 PIC16(L)F1519 PIC16(L)F1526 PIC16(L)F1527 PIC16(L)F1554 PIC16(L)F1559 PIC16(L)F1566 PIC16(L)F1567 PIC16(L)F1613 PIC16(L)F1614 PIC16(L)F1615 PIC16(L)F1618 PIC16(L)F1619 PIC16(L)F1703 PIC16(L)F1704...
Seite 50 Hersteller Chipmodell Hinweis PIC16(L)F1705 PIC16(L)F1707 PIC16(L)F1708 PIC16(L)F1709 PIC16(L)F1713 PIC16(L)F1716 PIC16(L)F1717 PIC16(L)F1718 PIC16(L)F1719 PIC16(L)F1823 PIC16(L)F1824 PIC16(L)F1825 PIC16(L)F1826 PIC16(L)F1827 PIC16(L)F1828 PIC16(L)F1829 PIC16(L)F18313 PIC16(L)F18323 PIC16(L)F18324 PIC16(L)F18325 PIC16(L)F18326...
Seite 51 Hersteller Chipmodell Hinweis PIC16(L)F18344 PIC16(L)F18345 PIC16(L)F18346 PIC16(L)F1847 PIC16(L)F1902 PIC16(L)F1903 PIC16(L)F1904 PIC16(L)F1906 PIC16(L)F1907 PIC16(L)F1933 PIC16(L)F1934 PIC16(L)F1936 PIC16(L)F1937 PIC16(L)F1938 PIC16(L)F1939 PIC16(L)F1946 PIC16(L)F1947 PIC16HV610 PIC16HV616 PIC18F242 PIC18F248...
Seite 52 Hersteller Chipmodell Hinweis PIC18F252 PIC18F258 PIC18F442 PIC18F448 PIC18F452 PIC18F458 PIC18F1220 PIC18F1230 PIC18F1320 PIC18F1330 PIC18F2220 PIC18F2221 PIC18F2320 PIC18F2321 PIC18F2410 PIC18F2420 PIC18F2423 PIC18F2450 PIC18F2455 PIC18F2458 PIC18F2480...
Seite 53 Hersteller Chipmodell Hinweis PIC18F2510 PIC18F2515 PIC18F2520 PIC18F2523 PIC18F2525 PIC18F2550 PIC18F2553 PIC18F2580 PIC18F2585 PIC18F2610 PIC18F2620 PIC18F2680 PIC18F2682 PIC18F2685 PIC18F4220 PIC18F4221 PIC18F4320 PIC18F4321 PIC18F4410 PIC18F4420 PIC18F4423...
Seite 54 Hersteller Chipmodell Hinweis PIC18F4450 PIC18F4455 PIC18F4458 PIC18F4480 PIC18F4510 PIC18F4515 PIC18F4520 PIC18F4523 PIC18F4525 PIC18F4550 PIC18F4553 PIC18F4580 PIC18F4585 PIC18F4610 PIC18F4620 PIC18F4680 PIC18F4682 PIC18F4685 PIC18F6527 PIC18F6622 PIC18F6627...
Seite 55 Hersteller Chipmodell Hinweis PIC18F6628 PIC18F6722 PIC18F6723 PIC18F8527 PIC18F8622 PIC18F8627 PIC18F8628 PIC18F8722 PIC18F8723 PIC18F23K20 PIC18F24K20 PIC18F25K20 PIC18F26K20 PIC18F43K20 PIC18F44K20 PIC18F45K20 PIC18F46K20 PIC18(L)F13K22 PIC18(L)F13K50 PIC18(L)F14K22 PIC18(L)F14K50...
Seite 56 Hersteller Chipmodell Hinweis PIC18(L)F24K50 PIC18(L)F25K50 PIC18(L)F26K50 PIC18(L)F45K50 PIC18(L)F46K50 PIC18(L)F24J10 PIC18(L)F24J11 PIC18(L)F24J50 PIC18(L)F25J10 PIC18(L)F25J11 PIC18(L)F25J50 PIC18(L)F26J11 PIC18(L)F26J13 PIC18(L)F26J50 PIC18(L)F26J53 PIC18(L)F27J13 PIC18(L)F27J53 PIC18(L)F44J10 PIC18(L)F44J11 PIC18(L)F44J50 PIC18(L)F45J10...
Seite 57 Hersteller Chipmodell Hinweis PIC18(L)F45J11 PIC18(L)F45J50 PIC18(L)F46J11 PIC18(L)F46J13 PIC18(L)F46J50 PIC18(L)F46J53 PIC18(L)F47J13 PIC18(L)F47J53 PIC24F08KA101 PIC24F08KA102 PIC24F16KA101 PIC24F16KA102 CR16MCS9 CR16MCT9 R5F21112 R5F21113 R5F21114 R5F21122 RENESAS R5F21123 R5F21124 R5F21244...
Seite 58 Hersteller Chipmodell Hinweis R5F21245 R5F21246 R5F21247 R5F21248 R5F21254 R5F21255 R5F21256 R5F21257 R5F21258 R5F21262 R5F21264 R5F21265 R5F21266 R5F21272 R5F21274 R5F21275 R5F21276 R5F212A7 R5F212A8 R5F212AA R5F212AC...
Seite 59 Hersteller Chipmodell Hinweis R5F212B7 R5F212B8 R5F212BA R5F212BC R5F212C7 R5F212C8 R5F212CA R5F212CC R5F212D7 R5F212D8 R5F212DA R5F212DC R5F21354 R5F21355 R5F21356 R5F21357 R5F21358 R5F2135A R5F2135C R5F21546E R5F21547E...
Seite 60 Hersteller Chipmodell Hinweis R5F21548E R5F2154AE R5F2154CE R5F21546F R5F21547F R5F21548F R5F2154AF R5F2154CF R5F21546G R5F21547G R5F21548G R5F2154AG R5F2154CG R5F21546H R5F21547H R5F21548H R5F2154AH R5F2154CH R5F363A6 R5F363AE R5F363AK...
Seite 61 Hersteller Chipmodell Hinweis R5F363AM R5F363B6 R5F363BE R5F36406 R5F3640E R5F3640K R5F3640M R5F364A6 R5F364AE R5F364AM R5F36506 R5F3650E R5F3650K R5F3650M R5F3650N R5F36CA6 R5F36CAE R5F36CAK R5F36CAM R5F64110 R5F64111...
Seite 62 Hersteller Chipmodell Hinweis R5F64112 R5F64114 R5F64115 R5F64116 R5F6411E R5F6411F R5F64165 R5F64166 R5F64167 R5F64168 R5F64169 R5F64175 R5F64176 R5F64177 R5F64178 R5F64179 R5F6417A R5F6417B R5F64185 R5F64186 R5F64187...
Seite 63 Hersteller Chipmodell Hinweis R5F64188 R5F64189 R5F64206 R5F64207 R5F6420A R5F6420B R5F64210 R5F64211 R5F64212 R5F64213 R5F64216 R5F64217 R5F64218 R5F64219 R5F6421A R5F6421B R5F6421C R5F6421D R5F6421E R5F6421F R5F6421G...
Seite 64 Hersteller Chipmodell Hinweis R5F6421H R5F6442F R5F6442H R5F6445F R5F6445H R5F64116J R5F64116K R5F64116L R5F64116M R5F64117J R5F64117K R5F64117L R5F64117M R5F64118J R5F64118K R5F64118L R5F64118M R5F64524JFD R5F64524LFD R5F64524KFD R5F64525JFD...
Seite 65 Hersteller Chipmodell Hinweis R5F64525LFD R5F64525KFD R5F6452MJFD R5F6452MLFD R5F6452MKFD R5F6452NJFD R5F6452NLFD R5F6452NKFD M30620FC M30624FG M30873FH M30875FH M30876FJ M30878FJ M30879FK M30879FL M3087BFK M3087BFL M30880FW M30880FH M30880FJ...
Seite 66 Hersteller Chipmodell Hinweis M30882FW M30882FH M30882FJ R7F701002 R7F701003 R7F701006 R7F701007 R7F701008 R7F701009 R7F701010 R7F701011 R7F701012 R7F701013 R7F701014 R7F701015 R7F701016 R7F701017 R7F701018 R7F701019 R7F701020 R7F701021...
Seite 67 Hersteller Chipmodell Hinweis R7F701022 R7F701023 R7F701024 R7F701025 R7F701028 R7F701029 R7F701030 R7F701032 R7F701033 R7F701034 R7F701040 R7F701041 R7F701042 R7F701043 R7F701044 R7F701045 R7F701046 R7F701047 R7F701048 R7F701049 R7F701050...
Seite 68 Hersteller Chipmodell Hinweis R7F701051 R7F701052 R7F701053 R7F701054 R7F701055 R7F701056 R7F701057 R7F701A03 R7F701A23 R7F701542 R7F701543 R7F701546 R7F701547 R7F701557 R7F701560 R7F701561 R7F701562 R7F701563 R7F701566 R7F701567 R7F701577...
Seite 69 Hersteller Chipmodell Hinweis R7F701580 R7F701581 R7F701582 R7F701583 R7F701586 R7F701587 R7F701597 R7F701602 R7F701603 R7F701610 R7F701611 R7F701612 R7F701613 R7F701620 R7F701621 R7F701622 R7F701623 uPD70F3230 uPD70F3231 uPD70F3232 uPD70F3233...
Seite 70 Hersteller Chipmodell Hinweis uPD70F3234 uPD70F3235 uPD70F3236 uPD70F3237 uPD70F3238 uPD70F3239 uPD70F3333 uPD70F3334 uPD70F3335 uPD70F3336 uPD70F3340 uPD70F3341 uPD70F3342 uPD70F3343 uPD70F3344 uPD70F3345 uPD70F3346 uPD70F3347 uPD70F3348 uPD70F3349 uPD70F3350...
Seite 71 Hersteller Chipmodell Hinweis uPD70F3351 uPD70F3352 uPD70F3353 uPD70F3354 uPD70F3355 uPD70F3356 uPD70F3357 uPD70F3358 uPD70F3364 uPD70F3365 uPD70F3366 uPD70F3367 uPD70F3368 uPD70F3370A uPD70F3371 uPD70F3372 uPD70F3373 uPD70F3374 uPD70F3375 uPD70F3376A uPD70F3377A...
Seite 72 Hersteller Chipmodell Hinweis uPD70F3378 uPD70F3379 uPD70F3380 uPD70F3381 uPD70F3382 uPD70F3383 uPD70F3384 uPD70F3385 uPD70F3402 uPD70F3403 uPD70F3403A uPD70F3421 uPD70F3422 uPD70F3423 uPD70F3424 uPD70F3425 uPD70F3426 uPD70F3427 uPD70F3433 uPD70F3438 uPD70F3451...
Seite 73 Hersteller Chipmodell Hinweis uPD70F3452 uPD70F3453 uPD70F3454 uPD70F3461 uPD70F3464 uPD70F3465 uPD70F3466 uPD70F3469 uPD70F3470 uPD70F3471 uPD70F3472 uPD70F3474 uPD70F3475 uPD70F3476 uPD70F3477 uPD70F3478 uPD70F3479 uPD70F3480 uPD70F3481 uPD70F3482 uPD70F3483...
Seite 74 Hersteller Chipmodell Hinweis uPD70F3486 uPD70F3487 uPD70F3488 uPD70F3505A uPD70F3506 uPD70F3507 uPD70F3508 uPD70F3509 uPD70F3522 uPD70F3523 uPD70F3524 uPD70F3525 uPD70F3526 uPD70F3529 uPD70F3548 uPD70F3549 uPD70F3550 uPD70F3551 uPD70F3552 uPD70F3553 uPD70F3554...
Seite 75 Hersteller Chipmodell Hinweis uPD70F3555 uPD70F3556 uPD70F3557 uPD70F3558 uPD70F3559 uPD70F3560 uPD70F3561 uPD70F3570 uPD70F3571 uPD70F3572 uPD70F3573 uPD70F3574 uPD70F3575 uPD70F3576 uPD70F3577 uPD70F3578 uPD70F3579 uPD70F3580 uPD70F3582 uPD70F3583 uPD70F3584...
Seite 76 Hersteller Chipmodell Hinweis uPD70F3585 uPD70F3592 uPD70F3610 uPD70F3611 uPD70F3612 uPD70F3613 uPD70F3614 uPD70F3615 uPD70F3616 uPD70F3617 uPD70F3618 uPD70F3619 uPD70F3620 uPD70F3621 uPD70F3622 uPD70F3623 uPD70F3624 uPD70F3625 uPD70F3626 uPD70F3627 uPD70F3628...
Seite 77: Hersteller
Hersteller Chipmodell Hinweis uPD70F3629 uPD70F3630 uPD70F3631 uPD70F3632 uPD70F3633 uPD70F3634 uPD70F3635 uPD70F3636 uPD70F3637 uPD70F3638 uPD70F3700 uPD70F3701 uPD70F3702 uPD70F3703 uPD70F3704 uPD70F3706 uPD70F3707 uPD70F3709 uPD70F3710 uPD70F3711 uPD70F3712...
Seite 78 Hersteller Chipmodell Hinweis uPD70F3715 uPD70F3716 uPD70F3717 uPD70F3718 uPD70F3719 uPD70F3720 uPD70F3721 uPD70F3722 uPD70F3723 uPD70F3724 uPD70F3739 uPD70F3740 uPD70F3741 uPD70F3742 uPD70F3743 uPD70F3744 uPD70F3745 uPD70F3746 uPD70F3747 uPD70F3750 uPD70F3752...
Seite 79 Hersteller Chipmodell Hinweis uPD70F3755 uPD70F3757 uPD70F3778 uPD70F3779 uPD70F3780 uPD70F3781 uPD70F3782 uPD70F3783 uPD70F3784 uPD70F3785 uPD70F3786 uPD70F3809 uPD70F3810 uPD70F3811 uPD70F3812 uPD70F3813 uPD70F3814 uPD70F3815 uPD70F3816 uPD70F3817 uPD70F3818...
Seite 80 Hersteller Chipmodell Hinweis uPD70F3819 uPD70F3820 uPD70F3821 uPD70F3822 uPD70F3823 uPD70F3824 uPD70F3825 uPD70F3826 uPD70F3827 uPD70F3828 uPD70F3829 uPD70F3830 uPD70F3831 uPD70F3832 uPD70F3833 uPD70F3834 uPD70F3835 uPD70F3836 uPD70F3837 uPD70F3925 uPD70F3926...
Seite 81 Hersteller Chipmodell Hinweis uPD70F3927 uPD70F3931 uPD70F3932 uPD70F3933 uPD70F3934 uPD70F3935 uPD70F3936 uPD70F3937 uPD70F3938 uPD70F3939 uPD70F4000 uPD70F4001 uPD70F4002 uPD70F4003 uPD70F4004 uPD70F4005 uPD70F4006 uPD70F4007 uPD70F4008 uPD70F4009 uPD70F4010...
Seite 82 Hersteller Chipmodell Hinweis uPD70F4011 uPD70F4012 uPD70F4177 uPD70F4178 uPD70F4179 uPD70F4180 uPD76F0117 uPD76F0192 SAMSUNG S3F9488 SILABS C8051FXXX SPC5607B SPC560BXX SPC560CXX SPC560DXX SPC560PXX SPC560APXX ST10F2XX STM8AF5XXX STM8AF6XXX STM8AL31XX STM8AL3LXX...
Seite 83 Hersteller Chipmodell Hinweis STM8L051XX STM8L052XX STM8L101XX STM8L151XX STM8L152XX STM8L162XX STM8S003XX STM8S005XX STM8S007XX STM8S103XX STM8S105XX STM8S207XX STM8S208XX STM8S903XX STM32F030XXX STM32F031XXX STM32F050XXX STM32F051XXX STM32F100XXX STM32F101XXX STM32F103XXX...
Seite 84 Hersteller Chipmodell Hinweis STM32F205RXX MSP430F1XX2 MSP430F123 MSP430F13X MSP430F14XX MSP430F15XX MSP430F16XX MSP430F20XX MSP430F21XX MSP430F22XX MSP430F23X MSP430F24XX MSP430F4XX Technische Beschreibung Tabelle 2-9 Spezifikationen Beschreibung Betriebstemperatur -10℃ ~ 70℃ (14℉ ~ 158℉) Ruhetemperatur -20℃ ~ 85℃ (-4℉ ~ 185℉) Anschluss Typ B-USB, DB26, DC12 Eingangspannung 5 VDC, 12VDC...
Seite 85: Sonstiges Enthaltenes Zubehör
Element Beschreibung Betriebsstrom < 500 mA Maximaler Energieverbrauch 2.5 W Gerätedimensionen (L*W*H) 168 mm * 98 mm * 30 mm Netto Gewicht 520 g Zubehörsatz Hauptkabel Das VCI-Gerät kann über das Hauptkabel mit Strom versorgt werden, wenn es an einem OBD-II-/EOBD-konformen Fahrzeug angeschlossen wird.
Seite 86 Zigarettenanzünder AAC001 MED17-Kabel APC101 (USB-Kabel APB101 EEPROM Adapter APB102/APB125 Mercedes Infrarot Empfänger APB104 MCU_FQFP64 Adapter APB105 MCU_FQFP80 Adapter APB106 MCU_FQFP112 Adapter APB107 MCU_FQFP144 Adapter...
Seite 87 APB108 MCU_FQFP176 Adapter APA002 EEPROM Buchse APA101 Signalkabel APA103 EEPROM-Klemme APA104/APA107 ECU-Kabel APA105/APA108 MCU-Kabel APA106/APA109 MC9S12-Kabel Verbindungskabel Kurzanleitung Anleitungen zur Geräteverbindung und Softwareaktualisierung.
Seite 88: Erste Schritte
Erste Schritte Stellen Sie sicher, dass das Tablet genug aufgeladen ist oder an einer externen Stromversorgung angeschlossen ist (siehe Stromquellen auf Seite HINWEIS Die Bilder und Illustrationen, die in dieser Anleitung dargestellt sind, unterscheiden sich möglicherweise von den bisher aktuell abgebildeten. EINSCHALTEN Drücken Sie die Sperr-/Start-Taste auf der oberen rechten Seite des Tablets, um das Gerät einzuschalten.
Seite 89 HINWEIS Der Bildschirm ist direkt nach dem Einschalten standardmäßig gesperrt. Es wird empfohlen, den Bildschirm zu sperren, um Informationen im System zu schützen und um den Batterieverbrauch zu reduzieren. Die Touchscreen Navigation ist menügesteuert und ermöglicht durch Tippen auf Optionsüberschriften und Beantworten von Dialogfenstern einen schnellen Zugriff auf Funktionen und Kenndaten.
Seite 90: Lokalisierung- Und Navigationstasten
Taste Name Beschreibung Zugriff auf die Systemeinstellungen und das Einstellungen allgemeine Menü MaxiIM. Siehe Einstellungen auf Seite 148 für Details. Konfiguriert das Gerät, um mithilfe des Fernsupport Anwendungsprogramms TeamViewer Fernsupport zu erhalten. Siehe Fernsupport auf Seite 156 für Details. Zugriff auf das Organisationssystem für Datenmanager gespeicherte Dateien der Daten.
Seite 91 Taste Name Beschreibung Zeigt eine Liste der Anwendungen an, die Neueste gerade ausgeführt werden. Um eine App zu Apps öffnen, tippen Sie darauf. Um eine App zu löschen, schieben Sie diese mit dem Finger nach oben oder unten. Chrome Startet den integrierten Android-Browser Macht bei langem Druck einen Screenshot Kamera vom Bildschirm, falls Sie die abgebildete...
Seite 92: Ausschaltung
HINWEIS Die Shortcut-Tasten leuchten hell auf, wenn sie betätigt werden und verdunkeln, wenn sie nicht betätigt werden. Tabelle 3-3 Shortcuts Bedienfeld Tasten Taste Name Beschreibung Rechner Startet den Rechner, wenn betätigt. Startet die Uhr, wenn betätigt. Bluetooth Startet das Bluetooth, wenn betätigt.
Seite 93: Immo
Fernbedienung etc. zu leiten. Verbindung mit dem Fahrzeug herstellen Um die IMMO-Operationen ausführen zu können, ist es nötig, das MaxiSys IM Tablet mit dem zu testenden Fahrzeug über das Hauptkabel und das inbegriffene USB-Kabel zu verbinden (2m). Um die richtige Fahrzeug- Kommunikation zum Tablet einzurichten, müssen Sie folgende Schritte...
Seite 94 • Ein Fahrzeug, das nicht mit einem OBD II-Managementsystem ausgestattet ist, stellt die Kommunikation über eine DLC-Verbindung her und liefert in einigen Fällen eine 12-volt Speisung über die Steckerbuchse des Zigarettenanzünders oder durch einen Anschluss an die Fahrzeugbatterie. Verbindung zu OBD II Fahrzeugen Diese Art von Verbindung erfordert nur das Hauptkabel ohne einen zusätzlichen Adapter.
Seite 95: Vci-Verbindung
Suchen Sie den erforderlichen OBD-I-Adapter und verbinden Sie die 16 polige Buchse mit dem Steckeradapter (männlich) des Hauptkabels. Verbinden Sie den angeschlossenen OBD-I-Adapter mit dem DLC des Fahrzeugs. HINWEIS Einige Adapter können mehrere Adapter oder Prüfleitungen anstelle eines Adapters haben. Was auch immer der Fall ist, verbinden Sie den richtigen Anschluss mit dem DLC des Fahrzeugs.
Seite 96 Wenn Sie viele Kunden haben und mehr als ein MaxiFlash verwenden, um die Testfahrzeuge zu verbinden, können Sie die Schlüsselprogrammierung und Fahrzeugdiagnose an verschiedenen Fahrzeugen durch die separate Kopplung des Tablets mit den einzelnen an die verschiedenen Testfahrzeuge verbundenen MaxiFlash-Geräten bequem über Bluetooth durchführen. Infolgedessen werden Sie die Verbindung nicht immer wieder herstellen und beenden müssen, was bei traditioneller Kabelverbindung nicht zu vermeiden ist.
Seite 97: Meldung: Fehlende Verbindung
Die Verbindung durch ein USB-Kabel ist eine simple und einfache Art, eine Kommunikation zwischen dem Tablet und dem MaxiFlash herzustellen. Nachdem Sie das USB Kabel des Tablets korrekt mit dem MaxiFlash verbunden haben, wird das VCI-Symbol auf der unteren Taskleiste innerhalb weniger Sekunden ein grünes Häkchen anzeigen und die USB-LED am MaxiFlash wird stetig grün leuchten, was bedeutet, dass die Verbindung erfolgreich hergestellt wurde.
Seite 98 zwischen den Geräten gibt. Versuchen Sie in diesem Fall, die Verbindung wiederherzustellen; wenn dies nicht funktioniert, liegt möglicherweise ein Hardware-Problem am Gerät vor. Kontaktieren Sie in diesem Fall den technischen Support. B. Wenn VCI-Gerät nicht Lage ist, eine Kommunikationsverbindung herzustellen, wird eine Benachrichtigung mit Prüfanweisungen angezeigt.
Seite 99: Erste Schritte
XP401 über das mitgelieferte USB-Kabel mit dem Tablet verbunden ist. Fahrzeugmenü-Anordnung Wenn das Tablet korrekt mit dem Fahrzeug verbunden ist, ist das Programm dazu bereit, die Fahrzeugdiagnose zu starten. Tippen Sie auf die IMMO- Anwendungstaste im MaxiSys IM Hauptmenü, um auf das Fahrzeugmenü zuzugreifen. Obere Taskleiste Herstellertasten...
Seite 100: Fahrzeugidentifizierung
Tabelle 4-1 Obere Taskleiste Taste Name Beschreibung Home Zurück zum MaxiIM Hauptmenü. Eine Dropdown-Liste wird angezeigt; wählen Sie Auto-Erkennung für automatische FIN- Scan Ermittlung oder Manuelle Eingabe, um die FIN manuell einzugeben. Alle Zeigt alle Fahrzeugmarken im Fahrzeugmenü an. Zeigt gespeicherten Testfahrzeug- Verlaufsdatensätze an.
Seite 101 Manuelle Auswahl Die Eingabefunktionen Automatisches FIN-Scannen und Manuelle FIN- Eingabe sind für IMMO und Diagnose-und Serviceanwendungen anwendbar, die Automatische Auswahl und die Manuelle Auswahl sind für Diagnose- und Serviceanwendungen anwendbar. In der Anwendung IMMO können Techniker, außer während der Verfahren Automatisches FIN-Scannen und Manuelle FIN-Eingabe, auch manuell den Fahrzeughersteller und Schritt für Schritt Geräteinformationen auswählen, um das gewünschte IMMO-Teil zu finden.
Seite 102: Manuelle Fin-Eingabe
NEIN, falls die Informationen nicht korrekt sind. Das Gerät stellt die Kommunikation zum Fahrzeug her und liest die Informationen des IMMO-Steuergeräts ab. Abbildung 4-2 Beispiel für Auto FIN Bildschirm Manuelle FIN-Eingabe Im Falle von Fahrzeugen, welche die Funktion des automatischen FIN- Scannens nicht unterstützen, müssen Sie die FIN des Fahrzeuges manuell eingeben.
Seite 103: Automatische Auswahl
Abbildung 4-3 Beispiel für FIN-Eingabe Bildschirm Tippen Sie auf Fertig, um die manuelle Eingabe zu beenden oder auf Abbrechen, um die Anwendung zu verlassen. Automatische Auswahl Das automatische FIN-Scannen kann gewählt werden, nachdem der Hersteller des Testfahrzeugs ausgewählt wurde. ➢ Automatische Auswahl ausführen Tippen Sie auf die Diagnose-Anwendungsschaltfläche im MaxiIM Hauptmenü.
Seite 104: Navigation
und Auswahlen auf dem Bildschirm, wird das Testfahrzeug gewählt. Falls nötig, tippen Sie auf Zurück an der unteren rechten Ecke des Bildschirms, um zum vorherigen Bildschirm zurückzukehren. Navigation Die Navigation in der IMMO-Schnittstelle und die Testauswahl werden in diesem Abschnitt behandelt. IMMO-Bildschirmlayout Abbildung 4-4 Beispiel für Modusauswahl-Bildschirm Die IMMO-Bildschirme umfassen typischerweise vier Abschnitte.
Seite 105 Tabelle 4-2 Tasten der Funktionssymbolleiste Taste Name Beschreibung Home Zurück zum MaxiIM Hauptmenü. Beim Drücken auf diese Taste können Fahrzeugwechsel Sie die Funktionssitzung des aktuell identifizierten Testfahrzeugs verlassen und zum Fahrzeug-Menübildschirm zurückkehren. Öffnet den Einstellungsbildschirm. Siehe Einstellungen Einstellungen auf Seite 148. Druckt eine Kopie der angezeigten Daten.
Seite 106 ➢ Daten drucken Tippen Sie auf die IMMO-Anwendungsschaltfläche im MaxiIM Hauptmenü. Die Drucken-Taste auf der Taskleiste steht während des gesamten IMMO-Betriebs zur Verfügung. Tippen Sie auf Drucken. Ein Dropdown-Menü wird angezeigt. Tippen Sie auf Diese Seite drucken, um einen Screenshot des aktuellen Bildschirms zu drucken.
Seite 107 Hauptbereich Der Hauptbereich des Bildschirms variiert je nach Verfahrensstufe. Der Hauptbereich kann die Auswahlmöglichkeiten zur Fahrzeugidentifizierung, das Hauptmenü, Testdaten, Meldungen, Anweisungen und andere Informationen anzeigen. In diesem Fall, zeigt er die beiden Modi an, die IMMO bereitstellt: Smart-Modus und Expert-Modus Funktionstasten Die angezeigten Funktionstasten variieren je nach Verfahrensstufe.
Seite 108: Optionen Auswählen
Fehlermeldungen erscheinen, wenn ein System- oder Verfahrensfehler aufgetreten ist. Beispiele für mögliche Fehler sind eine Trennung der Verbindung oder eine Kommunikationsunterbrechung. Optionen auswählen Die IMMO-Anwendung ist ein menügesteuertes Programm, das eine Reihe von Auswahlmöglichkeiten beinhaltet. Wenn Sie im Menü eine Option auswählen, wird das nächste Menü...
Seite 109: Smart-Modus
Smart-Modus Der Smart-Modus liefert geleitete Funktionen mit Schritt für Schritt Anleitungen. Sobald das Testfahrzeug erfolgreich identifiziert wurde, wird das Fahrzeugprofil auf dem Bildschirm angezeigt. Wählen Sie Ja, um fortzufahren. Abbildung 4-5 Beispiel für Fahrzeuginformationsbildschirm Das Tablet greift auf das IMMO-Steuergerät (ECU) des Fahrzeugs zu, um die entsprechenden IMMO-Informationen abzulesen.
Seite 110 Lesen Sie den Schlüsselstatus des Fahrzeuges vorsichtig ab und drücken Sie auf OK, um das Funktionsmenü anzuzeigen. Abbildung 4-7 Beispiel für Funktionsmenü im Smart-Modus Die Funktionen ändern sich je nach IMMO-Teilen. Bitte befolgen Sie die Anleitungen auf dem Bildschirm, um das korrekte IMMO-Teil auszuwählen. Nehmen Sie das Anlernen des Schlüssels als ein Beispiel.
Seite 111 Wenn das Ablesen von IMMO-Daten abgeschlossen ist, wird die Meldung "Müssen Sie einen Dealer-Key erstellen?" erscheinen. Wählen Sie Ja für die Bestätigung, oder NEIN, um den Vorgang zu verlassen. Abbildung 4-9 Beispiel für Schlüssel-Anlernen-Bildschirm 2 Folgen Sie der Anweisung auf dem Bildschirm, um einen Blanko- Schlüssel in den XP401 Schlüssel Slot zu platzieren und drücken Sie OK, um fortzufahren.
Seite 112 Abbildung 4-10 Beispiel für Schlüssel-Anlernen-Bildschirm 3 Folgen Sie den Anleitungen auf dem Bildschirm, um den Schlüssel, der gelernt werden muss, in den Zündschalter des Fahrzeuges einzuführen. Abbildung 4-11 Beispiel für Schlüssel-Anlernen-Bildschirm 4 10. Wenn das Anlernen des Schlüssels erfolgreich abgeschlossen wird, erscheint der folgende Bildschirm.
Seite 113: Expert-Modus
Abbildung 4-12 Beispiel für Schlüssel-Anlernen-Bildschirm 5 Expert-Modus Der Expert-Modus liefert erfahrenen Technikern eine bequeme Weise, um benötigte individuelle IMMO-Funktionen auszuführen. Alle Funktionsoptionen in diesem Modus sind getrennte Segmente. Falls nötig, können Techniker nur eine Segment-Funktion, anstelle des gesamten, im Smart-Modus gebotenen, Prozesses durchführen.
Seite 114 Für die Instrumente CAN und Motor, unterstützt das Gerät die automatische Erkennung (Auto Detect). Abbildung 4-14 Beispiel für Automatische Erkennung (Auto Detect) Bildschirm Tippen Sie auf Automatische Erkennung (Auto Detect) und das Funktionsmenü wird auf dem Bildschirm angezeigt. IMMO-Daten ablesen Tippen Sie auf IMMO-Daten Ablesen im Funktionsmenü.
Seite 115 Abbildung 4-16 Beispiel für IMMO-Daten Ablesung-Bildschirm Nachdem die IMMO-Daten abgelesen wurden, können Techniker andere IMMO-Funktionen im Expert-Modus mit den abgelesenen Daten durchführen. Schlüssel anlernen Tippen Sie im Funktionsmenü auf Schlüssel Anlernen. Das Gerät wird Sie um Bestätigen fragen, ob das Fahrzeug über Kessy verfügt. Tippen Sie je nach Situation auf Ja oder Nein, um fortzufahren.
Seite 116 Geben Sie die Anzahl der Schlüssel ein, die angelernt werden müssen. Abbildung 4-18 Beispiel für Schlüssel-Anlernen Bildschirm 1 Stecken Sie nacheinander die Schlüssel, die angelernt werden müssen, in das Fahrzeug ein. Die Schlüssel sollten bei einem Intervall von weniger als 5 Sek. gewechselt werden. Abbildung 4-19 Beispiel für Schlüssel-Anlernen-Bildschirm 2 Sobald die Schlüssel erfolgreich angelernt sind, erscheint am Bildschirm die Meldung „Schlüssel-Anlernen abgeschlossen“.
Seite 117 Abbildung 4-20 Beispiel für Schlüssel-Anlernen-Bildschirm 3...
Seite 118: Programmierung
Programmierung Die Programmieranwendung erfordert eine Verbindung zwischen dem Tablet und dem XP401, während keine Verbindung mit dem Fahrzeug erforderlich ist. Diese Anwendung kann Schlüsselchip zugreifen, Schlüsselinformationen lesen, abrufen und übertragen, sowie andere auf den Schlüssel bezogene Funktionen ausführen. Programmierung Wählen Sie den Fahrzeughersteller im Fahrzeugmenü und folgen Sie dann den Anweisungen auf dem Bildschirm, um die Instrumentinformationen zu wählen und das Funktionsmenü...
Seite 119 Abbildung 5-2 Beispiel für Chiptyp-Auswahl-Bildschirm Auf dem Bildschirm werden die unterstützten EEPROM-Typen angezeigt. Wählen Sie den korrekten Typ. Abbildung 5-3 Beispiel für Chiptyp Bildschirm...
Seite 120 Wählen Sie Lesevorgang auf dem nächsten Menü. Abbildung 5-4 Beispiel für Betriebsmenü Der Chipdaten-Bildschirm wird angezeigt. Wählen Sie Speichern, zur Speicherung der Daten oder wählen Sie Abbrechen, um die Sitzung zu verlassen. Abbildung 5-5 Beispiel für Lesevorgang Bildschirm Geben Sie den Dateinamen ein und wählen Sie Bestätigen. Die Chipdaten werden auf dem Tablet gespeichert.
Seite 121 Abbildung 5-6 Beispiel für Datenspeicherungsbildschirm Wählen Sie Übertragungsvorgang im Betriebsmenü aus. Das Tablet wird den Standardordner öffnen. Wählen Sie die gespeicherten Daten und klicken Sie auf Bestätigen, um diese auf einen schwarzen Chip zu übertragen. Die Meldung "Daten erfolgreich übertragen" erscheint auf dem Bildschirm.
Seite 122: Schlüsseldaten Lesen & Übertragen
Schlüsseldaten Lesen & Übertragen Wählen Sie Schlüsseldaten Lesen & Übertragen im Menü. Abbildung 5-8 Beispiel für Funktionsauswahlbildschirm Wählen Sie den Schlüsseltyp oder die automatische Erkennung. Bitte beachten Sie, dass die automatische Erkennung die Erkennung des IR-Schlüssels nicht unterstützt. Abbildung 5-9 Beispiel für Schlüsselauswahlbildschirm Wenn der Schlüsseltyp erfolgreich erkannt wurde, wird dieser auf dem Bildschirm angezeigt.
Seite 123 Abbildung 5-10 Beispiel für Schlüsseltyp Bildschirm Die unterstützten Funktionen werden am Bildschirm angezeigt. Diese beinhalten gewöhnlich das Lesen der Schlüssel-ID, das Lesen der Schlüsselinformationen, die Erfassung einer Seite, das Entsperren des Schlüssels, die Generierung des Schlüssels und das Finden des 7 Bytes.
Seite 124 Abbildung 5-12 Beispiel eines Schlüssel-ID Bildschirms Tippen Sie auf Schlüsselinformationen Lesen, um diese abzulesen. Abbildung 5-13 Beispiel für Schlüsselinformationen Lesen Bildschirm Tippen Sie auf Erfassung einer Seite, um die Informationen einer Seite zu erfassen.
Seite 125: Fernerkennung
Abbildung 5-14 Beispiel eines Bildschirms zur Erfassung der Seiteninformationen Fernerkennung Tippen Sie auf Fernerkennung im Menü und das Funktionsmenü wird angezeigt. Abbildung 5-15 Beispiel für Fernerkennungsbildschirm Stellen Sie den Schlüssel in den geeigneten Bereich und drücken Sie einen beliebigen Tastenknopf. Auf dem Bildschirm wird die Schlüsselfrequenz angezeigt.
Seite 126 Abbildung 5-16 Beispiel für Frequenzbildschirm Tippen Sie auf Ferninformationen Lesen, um diese Informationen zu prüfen. Abbildung 5-17 Beispiel für Ferninformationsbildschirm...
Seite 127: Diagnose
Diagnose Die Diagnoseanwendung kann ECU-Informationen abrufen, DTCs lesen & löschen und Echtzeitdaten anzeigen. Die Anwendug Diagnose kann auf das Steuergerät (ECU) verschiedener Fahrzeugsteuersysteme, einschließlich Motor, Getriebe, Antiblockiersystem (ABS) und Airbagsystem (SRS) zugreifen. Diagnose Diagnose-Anwendung erfordert eine Datenverknüpfung elektronischen Steuersystem des Testfahrzeuges für Fahrzeugdiagnosen über die OBD II-Verbindung.
Seite 128 Abbildung 6-1 Beispiel für den Bildschirm eines autom. Scanverfahrens Navigationssleiste Hauptbereich Funktionstasten Navigationssleiste Listenansicht - die gescannten Daten werden im Listenformat angezeigt. Fortschrittsbalken - zeigt den Testfortschritt an. Hauptbereich Spalte 1 - zeigt die Sequenznummern an. Spalte 2 - zeigt die gescannten Systeme an. Spalte 3 - zeigt die Diagnoseanzeigen an, welche die Testergebnisse darstellen.
Seite 129: Steuergeräte
 Bestanden | Keine Störung: Gibt an, dass das System den Scan- Vorgang bestanden hat und kein Fehler erkannt wurde. Spalte 4 - wenn Sie weitere Diagnosen oder Tests auf einem spezifischen System dürchführen möchten, tippen Sie auf die Taste rechts des Systems. Ein Funktionsmenübildschirm wird angezeigt.
Seite 130 Abbildung 6-2 Beispiel für Funktionsmenübildschirm Die Optionen im Funktionsmenü variieren je nach Fahrzeug leicht. Das Funktionsmenü kann Folgendes umfassen: ⚫ ECU-Informationen - stellt die abgerufenen ECU-Informationen im Detail bereit. Ein Informationsbildschirm wird nach der Auswahl geöffnet. ⚫ Codes Lesen - zeigt detaillierte Informationen über die DTC-Datensätze an, die vom Fahrzeug-Steuermodul abgerufen wurden.
Seite 131 HINWEIS Funktionen der Symbolleiste, wie das Speichern und Drucken von Testergebnissen, können während gesamten Diagnosetests ausgeführt werden. Datenaufzeichnung und Zugriff zu Hilfsinformationen sind ebenfalls verfügbar. ➢ Durchführung einer Diagnosefunktion Stellen Sie eine Kommunikation zum Testfahrzeug her. Identifizieren Sie das Prüffahrzeug, indem Sie die Menüoptionen auswählen.
Seite 132 Funktionssymbolleiste auf Seite 98 für detaillierte Beschreibungen der Funktionen jeder Taste. Hauptbereich - die linke Spalte zeigt die Elementnamen an; die rechte Spalte zeigt die Spezifikationen oder Beschreibungen an. Funktionstaste - die ESC (oder die Zurück) Taste ist verfügbar; tippen Sie darauf, um das Fenster nach der Visualisierung zu verlassen.
Seite 133 Daten für die Ansicht verfügbar sind. Die Auswahl dieser Ikone zeigt einen Datenbildschirm an, welcher der Codelese-Schnittstelle im Aussehen und Betrieb sehr ähnlich ist. Funktionstaste ⚫ Hilfe - Tippen Sie darauf, um Fehlercodeinformationen, inklusive Fehlerbeschreibung, Bedingung für die Fehlererkennung und Fahrerinformationen, einzusehen.
Seite 134 das ausgewählte Modul an. Die verfügbaren Daten für jedes Steuergerät variieren je nach Fahrzeug. Die Parameter werden in der Reihenfolge angezeigt, in der sie von der ECM (elektronische Steuerungseinheit) übertragen werden, daher müssen Sie je nach Fahrzeug mit Variationen rechnen. Durch Scrollen mit Ihrem Finger, können Sie die Datenliste schnell durchgehen.
Seite 135 ⚫ Einheiten-Spalte - zeigt die Einheit der Parameter an. ➢ Um die Einheit zu verändern, tippen Sie auf Einstellungen auf der oberen Taskleiste und wählen Sie den gewünschten Modus aus. Siehe Einheit auf Seite 148 für mehr Informationen. Anzeigemodus Vier Anzeigemodi sind verfügbar zur Datenanzeige. Wählen Sie den für den Diagnosezweck geeigneten Modus.
Seite 136  Skala-Taste - ändert die Skalenwerte, die unterhalb des Wellenformdiagramms angezeigt werden. Es gibt vier Skalen: x1, x2, x4 und x8.  Verkleinern-Taste - verlässt die Vollbildanzeige. Digitaler Messmodus - zeigt die Parameter in Form eines digitalen Messdiagramms an. Vollbild-Anzeige - diese Option ist nur im Wellendiagrammmodus verfügbar und wird meistens für den Datenvergleich im Verflechtungsgraphik-Status verwendet.
Seite 137 Aufzeichnen - beginnt mit der Aufzeichnung der abgerufenen Echtzeitdaten; die aufgezeichneten Daten werden dann als Videoclip in der Datenmanager-Anwendung für zukünftige Bewertungen gespeichert. Diese Funktion kann bei einem voreingestellten Schwellenwert automatisch ausgelöst werden oder die Werte können manuell eingestellt werden. Der Auslösemodus und die Aufnahmedauer können im Echtzeitdaten-Einstellmodus konfiguriert werden.
Seite 138 Abbildung 6-6 Beispiel eines Einstellungsmodus in Echtzeit- Daten Es gibt vier Navigationstasten auf dem Einstellungsmodus Bildschirm. ⚫ Auswahl-Taste - zeigt das Konfigurationsfenster an, in dem Sie die Schwellenwerte, eine Obergrenze und eine Untergrenze, für das Auslösen des Alarmtons einstellen können. Diese Funktion gilt nur für den Wellendiagramm- Anzeigemodus.
Seite 139 Tippen Sie auf die rechte Seite der MAX-Taste und geben Sie den erforderlichen Maximalwert ein. Tippen Sie auf die AN/AUS-Taste auf der rechten Seite der Alarmton-Taste, um den Alarmton ein- oder auszuschalten. Tippen Sie auf Fertig, um die Einstellungen zu speichern und zum Echtzeitdaten-Bildschirm zurückzukehren, oder tippen Sie auf Abbrechen, um den Bildschirm ohne Speichern zu verlassen.
Seite 140 ➢ Einstellungen für die Aufzeichnung der Echtzeitdaten Tippen Sie auf die funktionale Einstellungs-Taste am unteren Rand des Echtzeitdaten-Bildschirms. Tippen Sie auf die Navigationstaste Aufzeichnen. Tippen Sie auf die Taste rechts der Auslösetyp-Leiste und wählen Sie den erforderlichen Auslösemodus aus. Tippen Sie auf die Taste rechts der Dauer-Leiste und wählen Sie eine Zeitspanne aus.
Seite 141 Einige wechselnde und variable Kontrolltests zeigen Aktivteststeuerelemente am oberen Rand des Bildschirms und die Datenstrominformationen unten an, oder umgekehrt. Abbildung 6-7 Beispiel für Aktivtest-Bildschirm Mit den Funktionstasten an der Ecke unten rechts des Aktivtest-Bildschirms können die Testsignale gesteuert werden. Die Betriebsanleitung wird auf dem Hauptbereich des Testbildschirms angezeigt.
Seite 142 Der zweite Bereich zeigt die Voraussetzungen und Anforderungen für die Ausführung des ausgewählten Vorgangs an. Der dritte Bereich zeigt den aktuellen Zustand des anzulernenden Fahrzeugsteuermoduls an, damit er mit den Voraussetzungen im zweiten Bereich verglichen werden kann. Wenn der aktuelle Zustand des Steuermoduls außerhalb des empfohlenen Grenzwertes liegt, müssen Sie den Fahrzeugzustand anpassen, bis die Anforderungen erfüllt sind.
Seite 143: Generische Obd Ii-Vörgange
Generische OBD II-Vorgänge Eine Schnellzugriffsoption für die Diagnose von OBD-II/EOBD-Fahrzeugen finden Sie im Fahrzeugmenü. Diese Option stellt eine schnelle Möglichkeit dar, nach DTCs suchen, Ursache leuchtenden Motorkontrollleuchte (MIL) einzugrenzen, den Monitorstatus vor einer Emissions-Zertifizierungsprüfung zu überprüfen, Reparaturen zu überprüfen und eine Reihe von anderen emissionsrelevanten Wartungen durchzuführen. Der OBD Direktzugang wird auch zum Testen von OBD-II/EOBD-Fahrzeugen verwendet, die in der Diagnose-Datenbank nicht enthalten sind.
Seite 144: Funktionsbeschreibung
Wählen Sie eine Funktionsoption, um fortzufahren. ⚫ DTC & FFD ⚫ I/M-Bereitschaft ⚫ Echtzeit-Daten ⚫ On-board-Überwachung ⚫ Komponententest ⚫ Fahrzeuginformationen ⚫ Fahrzeugstatus HINWEIS Einige Funktionen werden nur von bestimmten Fahrzeugen unterstützt. Funktionsbeschreibung Dieser Abschnitt beschreibt die verschiedenen Funktionen der einzelnen Diagnoseoptionen: DTC &...
Seite 145 Die Codes-Löschen-Funktion kann durch Tippen auf die Taste DTC Löschen am unteren Bildschirmrand ausgeführt werden. Gespeicherte Codes Gespeicherte Codes sind die aktuellen emissionsrelevanten DTCs aus dem ECM des Fahrzeugs. OBD-II/EOBD-Codes haben eine Priorität entsprechend ihres Emissionsgrades, wobei Codes mit höherer Priorität Codes mit niedriger Priorität überschreiben.
Seite 146 DTC löschen Diese Option wird verwendet, alle emissionsrelevanten Diagnosedaten Fehlercodes, Freeze Frame-Daten herstellerspezifische verbesserte Daten aus dem Fahrzeug-ECM zu löschen. Wenn Lösch-Code-Option ausgewählt wird, wird Bestätigungsbildschirm angezeigt, um den versehentlichen Verlust von Daten zu verhindern. Wählen Sie Ja auf der Bestätigungsseite, um fortzufahren oder Nein, um die Seite zu verlassen.
Seite 147 Echtzeitdaten Diese Funktion zeigt die PID-Daten der ECU in Echtzeit an. Die angezeigten Daten beinhalten analoge und digitale Ein- und Ausgänge und die Systemstatusinformationen zum Fahrzeug Datenstrom. Echtzeitdaten können in verschiedenen Modi angezeigt werden. Siehe Echtzeitdaten auf Seite 125 für detaillierte Informationen. On-board-Überwachung Diese Option ermöglicht es Ihnen, die Ergebnisse der On-Board- Überwachung-Tests anzusehen.
Seite 148: Diagnose Beenden
Diagnose beenden Die Diagnoseanwendung bleibt offen, solange eine aktive Kommunikation mit dem Fahrzeug besteht. Sie müssen die Diagnoseschnittstelle verlassen, um Kommunikation Fahrzeug Schließen Diagnoseanwendung zu beenden. HINWEIS Schäden am elektronischen Steuermodul (ECM) des Fahrzeugs können auftreten, wenn die Kommunikation unterbrochen wird. Stellen Sie sicher, dass alle Verbindungen wie das USB-Kabel und die drahtlose Verbindung während der Prüfung jederzeit ordnungsgemäß...
Seite 149: Service
Service Der Abschnitt Service ermöglicht schnellen Zugriff auf die Fahrzeugsysteme für verschiedene geplante Service- und Wartungsarbeiten. Der typische Service-Bildschirm setzt sich aus einer Reihe von menügeführten Befehlen zusammen. Folgen Sie den Anweisungen auf dem Bildschirm, um die passenden Optionen auszuwählen, die richtigen Werte und Daten einzugeben und die notwendigen Aktionen auszuführen.
Seite 150: Öl-Service Rücksetzen
Öl-Service rücksetzen Setzt das System für die Lebensdauer des Motoröls zurück, das gemäß den Fahrbedingungen und dem Wetter das optimale Ölwechsel-Intervall berechnet. Die Öllebensdauer-Erinnerung muss jedes Mal zurückgesetzt werden, wenn das Öl gewechselt wird. Das System wird somit berechnen, wann der nächste Ölwechsel durchzuführen ist. HINWEIS Setzen Sie nach jedem Ölwechsel die Öllebensdauer immer auf 100% zurück.
Seite 151: Wartung Des Reifendruckkontrollsystems (Tpms)
Stellen Sie sicher, dass das EPB-Steuerungssystem nach der Wartung wieder aktiviert wird. HINWEIS Autel ist nicht verantwortlich für Unfälle oder Verletzungen, die durch die Wartung des elektrischen Bremssystems verursacht werden. Wartung des Reifendruckkontrollsystems (TPMS) Diese Funktion ermöglicht es Ihnen die Sensor-IDs aus dem Fahrzeugs ECU abzurufen, sowie TPMS Ersatz- und Rücksetzvorgänge nach Sensorersatz...
Seite 152: Wartung Des Lenkwinkelsensors (Sas)
Reparaturen nach eventuellen Schäden am Lenkwinkelsensor oder am Lenksystem HINWEIS Autel ist nicht verantwortlich für Unfälle oder Verletzungen, die durch die Wartung des LWS-Systems verursacht werden. Beim Auslesen der DTC aus dem Fahrzeug beziehen Sie sich immer auf die Empfehlungen des Kfz-Herstellers für die Reparatur.
Seite 153: Wartung Des Dieselpartikelfilters (Dpf)
Bevor die Prozedur gestartet wird, stellen Sie sicher, dass das Fahrzeug eine ESC-Taste hat. Suchen Sie nach dieser Taste auf dem Armaturenbrett. Wartung des Dieselpartikelfilters (DPF) Die Dieselpartikelfilter (DPF) Funktion steuert die DPF Regeneration, das Teach-in des Ersatzes der DPF-Komponente und das DPF Teach-in nach dem Ersatz des ECU.
Seite 154: Wartung Der Wegfahrsperre (Immo)
Wenn die DPF-Wartung erfordert, dass das Fahrzeug gefahren wird, sollte eine zweite Person dabei sein. Eine Person fährt das Fahrzeug, während die andere den Scanner benutzt. Gleichzeitig Fahren und den Scanner Verwenden ist gefährlich und kann Ihr Leben und das Leben anderer Verkehrsteilnehmer und Fußgänger gefährden.
Seite 155: Update
Update Die Update Anwendung ermöglicht es die zuletzt freigegebene Software herunterzuladen. Die Updates können die Funktionen der MaxiIM Anwendungen verbessern, indem sie üblicherweise die Datenbank mit neuen Tests, neuen Modellen oder verbesserten Anwendungen anreichern. Das Tablet sucht automatisch nach verfügbaren Updates für die MaxiIM Software, wenn es mit dem Internet verbunden ist.
Seite 156 Statusleiste ⚫ Linke Seite - zeigt die Modellinformationen und die Seriennummer des MaxiIM Geräts an. ⚫ Rechte Seite - zeigt den Fortschrittsbalken eines Updates an, der auf den Abschlussstatus hinweist. Hauptbereich ⚫ Linke Spalte - zeigt die Fahrzeuglogos und die Informationen zum Update der Softwareversion an;...
Seite 157 Diagnosesoftware aktualisieren möchten, wählen Sie das Diagnose Tab und tippen Sie auf die Alle aktualisieren Taste. ⚫ Wenn Sie nur ein oder einige Element(e) aktualisieren möchten, tippen Sie auf die Update Taste in der rechten Spalte des/der spezifischen Elements/e. Tippen Sie auf die Pause Taste, um den Aktualisierungsvorgang zu unterbrechen.
Seite 158: Einstellungen
Einstellungen Beim Auswählen der Einstellungen Anwendung öffnet sich eine Konfigurationsseite, wo Sie Default-Einstellungen regeln und Informationen zum MaxiIM System ansehen können. Sieben Optionen für die MaxiIM Systemeinstellungen stehen zur Verfügung: Einheit Sprache Druckeinstellungen Benachrichtigungscenter Automatisches Update Infos Systemeinstellungen Dieser Abschnitt beschreibt die Prozeduren für die Einstellungen. Einheit Diese Option ermöglicht es die Maßeinheit für das Diagnosesystem einzustellen.
Seite 159: Sprache
Bild 9-1 Beispiel für Einheit-Bildschirm Tippen Sie auf die Home Taste an der oberen linken Ecke, um zum MaxiIM Hauptmenü zurückzukehren. Anderenfalls wählen Sie eine andere Einstellungsoption zur Konfiguration. Sprache Diese Option ermöglicht es die Bildschirmsprache für das MaxiIM System einzustellen.
Seite 160: Druckeinstellungen
Wählen Sie die gewünschte Sprache. Ein Häkchen wird rechts der ausgewählten Sprache angezeigt. Tippen Sie auf die Home Taste an der oberen linken Ecke, um zum MaxiIM Hauptmenü zurückzukehren. Anderenfalls wählen Sie eine andere Einstellungsoption zur Konfiguration. Druckeinstellungen Diese Option ermöglicht es jede Datei oder Information überall und jederzeit über WLAN-Verbindung zu drucken.
Seite 161: Benachrichtigungscenter
Tippen Sie auf die Drucken Taste auf der Taskleiste des Tablets. Ein temporäres Dokument wird erstellt und dem Computer gesendet.  Wenn die Auto Print Option in Autel Printer ausgewählt ist, wird Autel Printer das empfangene Dokument automatisch drucken.  Wenn die Auto Print Option nicht ausgewählt ist, klicken Sie auf PDF-Datei öffnen, um alle temporären Dateien anzusehen.
Seite 162 um Online-Nachrichten zu empfangen. ➢ Benachrichtigungscenter-Funktion aktivieren Tippen Sie auf die Einstellungen Anwendung im MaxiIM Hauptmenü. Tippen Sie auf die Benachrichtigungscenter Option in der linken Spalte. Abbildung 9-4 Beispiel für Benachrichtigungscenter- Bildschirm Tippen ON/OFF Taste, Benachrichtigungsfunktion zu aktivieren oder deaktivieren. Wenn die Funktion aktiviert ist, wird die Taste blau, wenn sie deaktiviert ist, wird die Taste grau.
Seite 163: Automatisches Update
Automatisches Update Das automatische Update ermöglicht dem Tool das OS (Betriebssystem), das MaxiIM System und die Fahrzeugsoftware automatisch zu aktualisieren. Tippen Sie einfach rechts jedes dieser Elemente auf ON (an) und stellen Sie die gewünschte Uhrzeit für das automatische Update ein, um die Funktion zu aktivieren.
Seite 164: Infos
Abbildung 9-6 Beispiel für Zeiteinstellung-Bildschirm HINWEIS Eine Internetverbindung ist für das automatische Update notwendig, anderenfalls wird es nicht funktionieren, auch wenn Sie das Update schon gestartet haben. Stellen Sie sicher, dass das Tool um die von Ihnen eingestellte Uhrzeit mit dem Internet verbunden ist. Infos Die Infos-Option bietet Informationen zum MaxiIM Diagnosegerät hinsichtlich des Produktnamen, der Version, der Hardware und der Seriennummer, usw.
Seite 165: Systemeinstellungen
Abbildung 9-7 Beispiel für Infos-Bildschirm Tippen Sie auf die Home Taste an der oberen linken Ecke, um zum MaxiIM Hauptmenü zurückzukehren oder wählen Sie eine andere Einstellungsoption zur Konfiguration. Systemeinstellungen Diese Option gewährt Ihnen einen direkten Zugang auf die Einstellungsseite Android-Hintergrundssystems, verschiedene Systemeinstellungen für die Android-System Plattform regeln können.
Seite 166: Fernsupport
Fernsupport Die Fernsupport-Anwendung ruft das Programm TeamViewer Quick Support auf, welches ein einfacher, schneller und sicherer Fernsteuerungsbildschirm ist. Sie können die Anwendung verwenden, um spezifischen Fernsupport von Autels Supportcenter, Kollegen oder Freunden zu erhalten, indem Sie ihnen erlauben Ihr MaxiIM Tablet auf ihrem PC über die TeamViewer Software zu steuern.
Seite 167 Tippen Sie auf die Fernsupport Anwendung auf dem MaxiIM Hauptmenü. Der TeamViewer-Bildschirm wird angezeigt und die Geräte-ID wird erstellt und angezeigt. Ihr Partner muss die Software für die Fernsteuerung auf seinem/ihrem Computer installieren, indem er/sie die TeamViewer- Vollversion online herunterlädt (http://www.teamviewer.com), und die Software auf seinem/ihrem Computer gleichzeitig startet.
Seite 168: Datenmanagement
Datenmanagement Mit der Anwendung Datenmanagement können Sie die gespeicherten Daten archivieren, drucken und überprüfen. Die meisten Vorgänge erfolgen über die Taskleiste. Wählen Sie die Datenmanagement Anwendung, um das Menü des Dateisystems zu öffnen. Verschiedene Dateitypen sind nach verschiedenen Optionen getrennt eingeteilt. Es gibt fünf Typen von Informationsdateien, die angesehen oder wiedergegeben werden können.
Seite 169 Abbildung 11-2 Beispiel für Bilder-Bildschirm Taskleiste Tasten - zum Bearbeiten, Drucken und Löschen der Bilder. Beziehen Sie sich auf die folgende Tabelle für detaillierte Informationen. Hauptteil – zeigt die gespeicherten Bilder an. Tabelle 11-1 Taskleiste Tasten in Bilder Taste Name Beschreibung Zurück Zurück zur vorhergehenden...
Seite 170 > Support & Updates > Firmware & Downloads > UPDATE CLIENT herunter und installieren Sie es auf Ihrem PC. Autel PC Suite besteht aus Autel Printer und Autel PC Suite. Doppelklicken Sie auf das Element Setup.exe. Wählen Sie die Installationssprache und der Installationsassistent...
Seite 171: Daten Überprüfen
des Druckertreibers wird kurz laden. Folgen Sie den Anweisungen des Assistenten auf dem Bildschirm und klicken Sie auf Weiter, um fortzufahren. Klicken Sie auf Installieren und das Treiberprogramm des Druckers wird auf dem Computer installiert. Tippen Sie auf Beenden, um die Installationsprozedur abzuschließen. ➢...
Seite 172: Apps Deinstallieren
Abbildung 11-3 Beispiel für Datenwiedergabe-Bildschirm Drop-Down Taskleiste – tippen Sie auf die Taste in der oberen Mitte des Bildschirms und eine Drop-Down Taskleiste wird geöffnet. Hauptteil – die aufgenommenen Datenframes werden angezeigt. Navigationsleiste – die Datenwiedergabe wird bearbeitet. Verwenden Sie die Navigation-Taskleiste, um die aufgenommenen Datenframes wiederzugeben.
Seite 173: Datenaufzeichnung
Datenaufzeichnung Diese Funktion ermöglicht es die Support Plattform direkt aufzurufen, um alle gesendeten oder ungesendeten (gespeichert) Datenaufzeichnungen auf dem Diagnosesystem anzusehen. Werkstattmanager Die Anwendung Werkstattmanagement hilft bei der Verwaltung der Werkstattinformationen und der Kundenangaben und zeichnet Geschichte der getesteten Fahrzeuge auf, was Ihnen bei dem alltäglichen Werkstattbetrieb helfen und den Kundendienst verbessern kann.
Seite 174: Vorgeschichte Des Fahrzeugs
Taste Name Beschreibung Löschen Tippen Sie darauf, um die Bearbeitung oder die Dateisuche zu löschen. Die Informationen über die angezeigte Bearbeiten Datei werden bearbeitet. Tippen Sie darauf, um einen neuen Account hinzufügen Kundenaccount zu erstellen. Ein Formular wird geöffnet. Sie können Vermerke Audios aufnehmen, Bilder oder Videos anlegen oder Notizen bearbeiten.
Seite 175 Abbildung 12-1 Beispiel für Fahrzeuggeschichte Bildschirm Obere Taskleiste - ermöglicht die Navigation und die Anwendungssteuerung. IMMO-, Diagnose- und Servicedatensätze sind unter den entsprechenden Tabs sortiert. Hauptbereich - zeigt alle Informationen über die Datensätze zur Fahrzeuggeschichte an. ➢ Eine Testsitzung für das eingetragene Fahrzeug starten Wählen Sie Werkstattmanagement auf dem MaxiIM Hauptmenü.
Seite 176: Testbericht
Testbericht Der Testbericht sieht wie ein detailliertes Formular aus, das allgemeine Informationen über das Fahrzeug wie z.B. Jahr, Marke und Modell enthält. Die während vorherigen Testsitzungen abgerufenen Fehlercodes und andere Wartungsdetails können manuell eingegeben werden. Abbildung 12-2 Beispiel für Testbericht ➢...
Seite 177: Werkstattinformationen
HINWEIS Die FIN-Nummer des Fahrzeugs oder das Kennzeichen und der Kundenaccount sind standardmäßig miteinander verbunden. Wenn eine der Informationen hinzugefügt wird, wird das andere Element im Testbericht automatisch zugeordnet, sofern das Element existiert. Wählen Sie Dem Kunden zuordnen, um den Testbericht einem existierenden Kunden zuzuordnen oder erstellen Sie einen neuen Account, dem der Testbericht zuzuordnen ist.
Seite 178: Kundenmanager
Wählen Sie Bearbeiten auf der oberen Taskleiste. Tippen Sie auf jedes Eingabefeld, um die passenden Informationen einzugeben. Wählen Sie Fertig, um das aktualisierte Werkstattinformationenblatt zu speichern oder tippen Sie auf Löschen, um die Seite ohne Speichern zu verlassen. Kundenmanager Mit “Kundenmanager” können Sie Kundenaccounts erstellen und bearbeiten. Sie können nämlich alle Kundenaccounts speichern und einordnen, die auf die entsprechenden Fahrzeugdatensätze bezogen sind, was Ihnen bei der Verwaltung des täglichen Werkstattbetriebs sehr behilflich sein kann.
Seite 179 ➢ Kundenaccount bearbeiten Wählen Sie Werkstattmanagement auf dem MaxiIM Hauptmenü. Wählen Sie Kundenmanager. Wählen Sie einen Kundenaccount, indem Sie auf den entsprechenden Namen tippen. Ein Formular mit den Kundenangaben wird angezeigt. Wählen Sie Bearbeiten auf der oberen Taskleiste, um mit der Bearbeitung zu beginnen.
Seite 180: Vermerke Zur Geschichte
Vermerke zur Geschichte Die Funktion “Vermerke zur Geschichte” erlaubt es Ihnen Audio- und Videoaufzeichnungen, Notizen und Fotos dem Kundenaccount hinzuzufügen. Damit speichern Sie multimediale Aufzeichnungen für den entsprechenden Kundenaccount, was Ihnen bei Stammkunden sehr behilflich sein kann. Beim Speichern von Informationen für jedes reparierte Fahrzeug jedes Kunden, verlieren Sie nie die Übersicht und organisieren Sie am besten Ihr Geschäft.
Seite 181 Funktionstasten - zur Navigation und Steuerung der Funktionen. Hauptteil – die Vermerke werden auf der linken Spalte aufgelistet. Detaillierte Informationen über den Vermerk werden in der rechten Spalte aufgelistet. ➢ Vermerk hinzufügen Greifen Sie auf Vermerke zur Geschichte zu. Wählen Sie Vermerke hinzufügen. Ein Bearbeitungsfenster wird angezeigt.
Seite 182: Vci-Manager
Verbindungsstatus als Gepaart angezeigt; anderenfalls wird er als Nicht gepaart angezeigt. • Update (nur für VCI Software) - die VCI Software wird über das Netzwerk des MaxiSys Tablets durch USB-Verbindung aktualisiert. • Wählen Sie einen Verbindungsmodus, um die Verbindung zu steuern und zu konfigurieren.
Seite 183: Bt Paarung
Seite des Bildschirmes ein grünes Häkchen anzeigen. Jetzt ist das Tablet mit dem VCI verbunden. 10. Tippen Sie auf das gepaarte Gerät, das erneut aufgelistet wird, um es abzukoppeln. 11. Tippen Sie auf Zurück oben links, um zum MaxiSys Hauptmenü zurückzukehren.
Seite 184: Update
1. Schalten Sie das Tablet ein. 2. Verbinden Sie das VCI-Gerät mit dem Tablet über USB-Anschluss. 3. Wählen Sie VCI-Manager auf dem MaxiSys Hauptmenü des Tablets. 4. Wählen Sie Update aus der Liste der Verbindungsmodi. 5. Die aktuelle und die letzte Version der VCI Software werden nach einigen Sekunden angezeigt.
Seite 185: Wartung Und Service
Wartung and Service Wartungsanweisungen Im Folgenden werden die Anweisungen zur Wartung Ihrer Geräte sowie die zu treffenden Vorkehrungen beschrieben. • Verwenden Sie ein weiches Tuch und Alkohol oder einen milden Glasreiniger zum Reinigen des Touchscreens des Tablets. • Verwenden Sie keine Scheuermittel, Reinigungsmittel oder Kfz- Chemikalien auf dem Tablet.
Seite 186: Prüfliste Zur Fehlerbehebung
Temperatur zu verwenden. Versuchen Sie die Ladeumgebung zu wechseln. ⚫ Ihr Gerät wurde vielleicht nicht richtig an das Ladegerät angeschlossen. Überprüfen Sie den Anschluss. HINWEIS Wenn Ihre Probleme weiterhin bestehen, wenden Sie sich bitte an den technischen Support von Autel oder an Ihre lokale Verkaufsstelle.
Seite 187: Batteriegebrauch
Batteriegebrauch Das Tablet wird von einem eingebauten Lithium-Ionen-Polymer-Akku mit Strom versorgt. Im Gegensatz zu anderen Formen der Batterietechnologie können Sie nämlich Ihren Akku aufladen, während eine Restladung bestehen bleibt. Die Betriebsdauer des Tablets wird aufgrund des „Akku Memory- Effekts", der die anderen Technologien kennzeichnet, nicht reduziert. GEFAHR Die Lithium-Polymer Batterie ist nur vom Fabrikanten austauschbar.
Seite 188: Konformitätszeichen
• Die Überladung kann die Lebensdauer der Batterie verkürzen. Es ist empfehlenswert, das Tablet nach vollständiger Aufladung vom Ladegerät zu trennen. Trennen Sie das Ladegerät nach Ladeende. • Die Lebensdauer der Batterie verkürzt sich auch, wenn das Gerät in einem kalten oder heißen Gebiet gelassen wird (z.B. im Auto im Sommer/Winter).
Seite 189 HINWEIS Dieses Gerät wurde gemäß Artikel 15 der FCC-Regelung getestet und entspricht den Bestimmungen für ein digitales Gerät der Klasse B. Diese Grenzwerte bieten angemessenen Schutz vor schädlichen Störungen beim Betrieb des Geräts in Wohngebieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und strahlt sie ab. Wenn es nicht gemäß...
Seite 190 Auch wenn der SAR-Wert auf den höchsten zertifizierten Energiepegel festgesetzt wird, kann die tatsächliche spezifische Absorptionsrate während des Betriebs deutlich niedriger als der oberste Grenzwert sein. Der Grund dafür ist, dass das Gerät auf unterschiedlichen Energiepegeln betrieben werden kann, so dass nur der erforderliche Strom zum Erreichen des Netzwerkes verwendet wird.
Seite 191: Garantie
Komponenten) wird. Die Reparatur bzw. der Ersatz erfolgt kostenlos für beide Parteien und mit Kaufbeleg. Autel haftet nicht für mittelbare Schäden oder Folgeschäden, die durch Gebrauch, Missbrauch oder Montage des Geräts entstehen. Für einige Staaten hat die Garantie keine spezifische Begrenzung, daher könnten die oben angeführten Begrenzungen für Sie nicht gelten.
Seite 192 WICHTIG Während der Reparatur könnten alle Inhalte des Geräts gelöscht bzw. verloren werden. Bitte erstellen Sie eine Backup-Kopie aller Inhalte Ihres Geräts vor jeder Reparatur.
