7.
Kabel gemäß Klemmenbelegung anschließen →  49.
8. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme
verbinden.
9. Deckel des Anschlussraums aufschrauben.
10. Falls vorhanden: Deckelsicherung so drehen, dass sie sich über dem Deckelrand
befindet; dann festziehen.
7.2.1

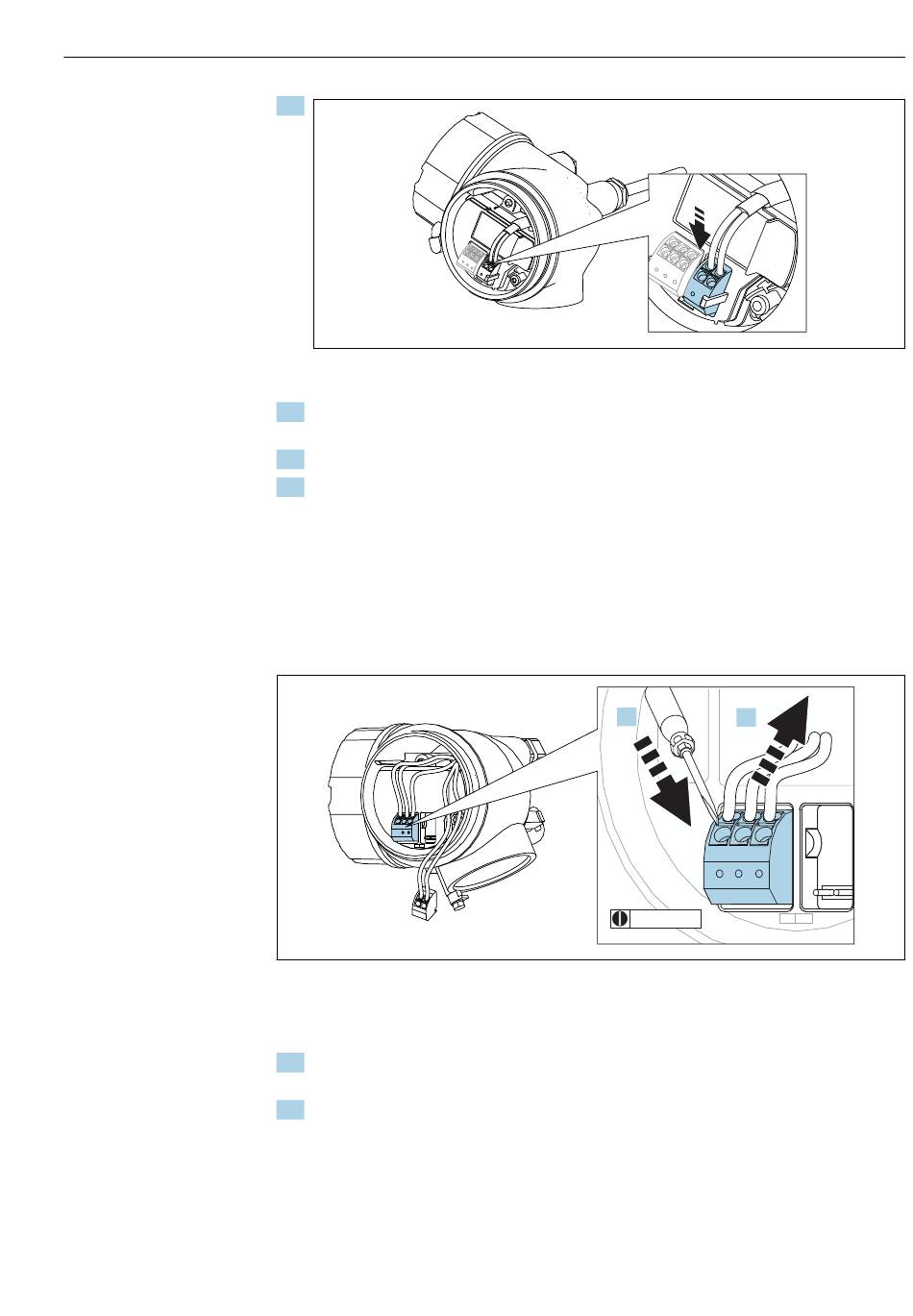

Steckbare Federkraftklemmen

Bei Geräteausführungen ohne integrierten Überspannungsschutz erfolgt der elektrische
Anschluss an steckbaren Federkraftklemmen. Starre Leiter oder flexible Leiter mit Ader-
endhülse können ohne Betätigung des Hebelöffners direkt in die Klemmstelle eingeführt
werden und kontaktieren dort selbständig.
 12 Maßeinheit: mm (in)
Um Kabel wieder aus der Klemmstelle zu entfernen:
1. Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden
Klemmenlöchern drücken
2. Gleichzeitig das Kabelende aus der Klemme ziehen
Elektrischer Anschluss
1. 2.
≤ 3 (0.12)
A0035426
A0035427
