Endress+Hauser Levelflex FMP51 Modbus Betriebsanleitung Seite 26

Montage
2) Größere Stutzenhöhen auf Anfrage
26

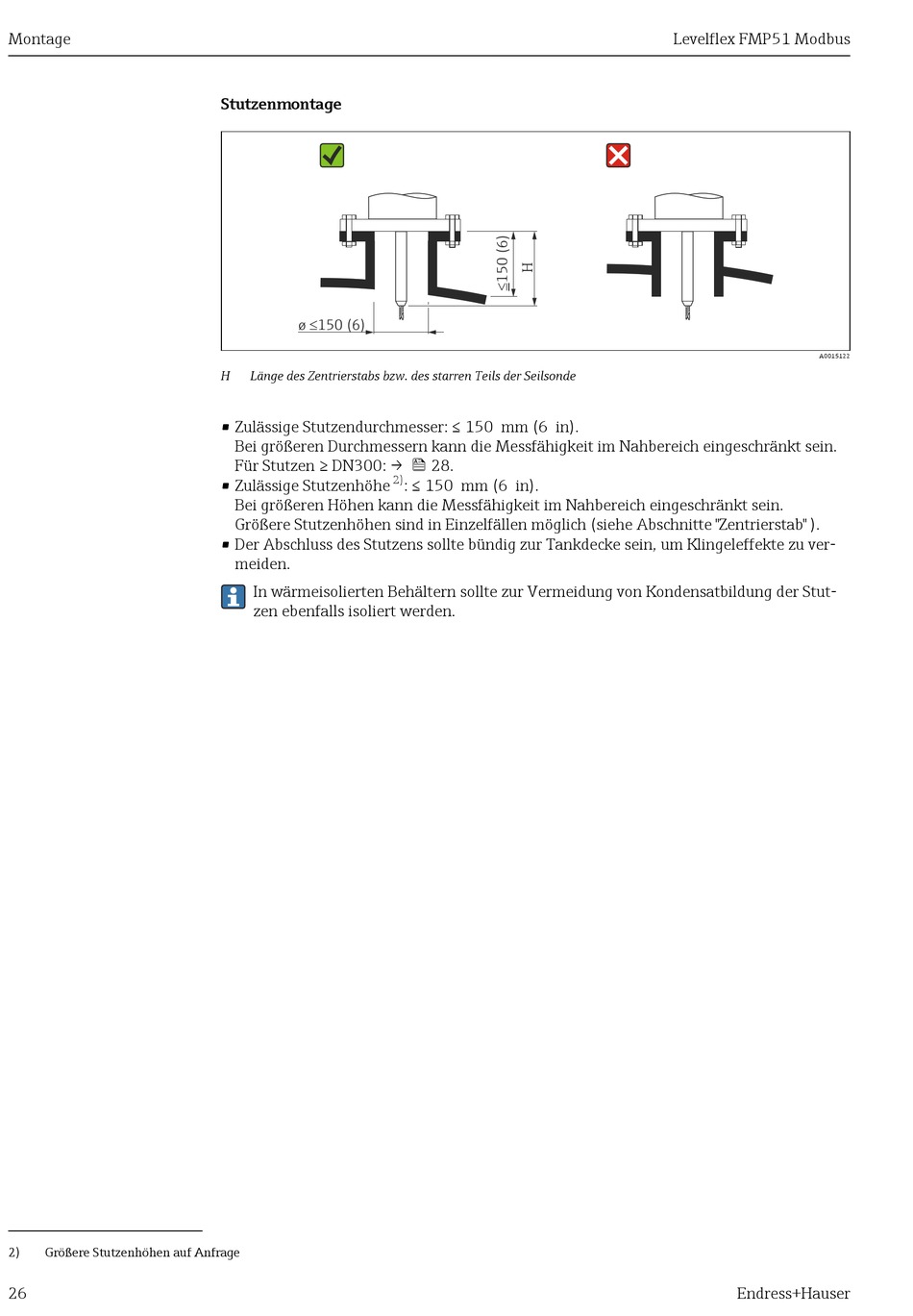

Stutzenmontage
ø 150 (6)
£
H Länge des Zentrierstabs bzw. des starren Teils der Seilsonde
• Zulässige Stutzendurchmesser: ≤ 150 mm (6 in).
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für Stutzen ≥ DN300: →  28.
2)
• Zulässige Stutzenhöhe
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Größere Stutzenhöhen sind in Einzelfällen möglich (siehe Abschnitte "Zentrierstab" ).
• Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu ver-
meiden.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stut-
zen ebenfalls isoliert werden.
: ≤ 150 mm (6 in).
Levelflex FMP51 Modbus
A0015122
Endress+Hauser
