Roger Technology B70/1DC Schnellstart Seite 5

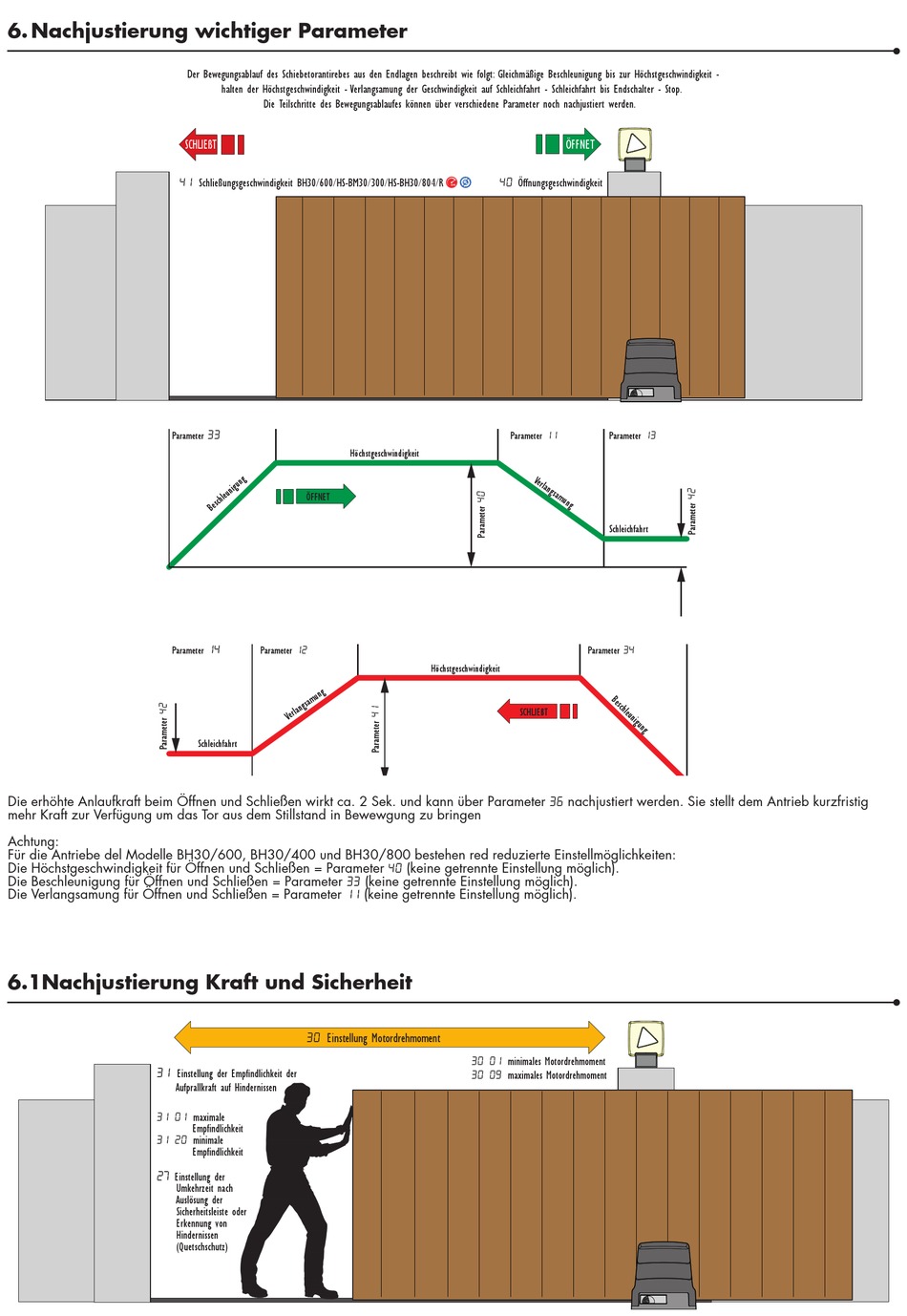

6. Nachjustierung wichtiger Parameter
Parameter
Parameter
Die erhöhte Anlaufkraft beim Öffnen und Schließen wirkt ca. 2 Sek. und kann über Parameter 36 nachjustiert werden. Sie stellt dem Antrieb kurzfristig
mehr Kraft zur Verfügung um das Tor aus dem Stillstand in Bewewgung zu bringen
Achtung:
Für die Antriebe del Modelle BH30/600, BH30/400 und BH30/800 bestehen red reduzierte Einstellmöglichkeiten:
Die Höchstgeschwindigkeit für Öffnen und Schließen = Parameter 40 (keine getrennte Einstellung möglich).
Die Beschleunigung für Öffnen und Schließen = Parameter 33 (keine getrennte Einstellung möglich).
Die Verlangsamung für Öffnen und Schließen = Parameter 11 (keine getrennte Einstellung möglich).
6.1Nachjustierung Kraft und Sicherheit

Einstellung der Empfindlichkeit der
Aufprallkraft auf Hindernissen
  maximale
  minimale

Einstellung der
Umkehrzeit nach
Auslösung der
Sicherheitsleiste oder
Erkennung von
Hindernissen
(Quetschschutz)
Der Bewegungsablauf des Schiebetorantirebes aus den Endlagen beschreibt wie folgt: Gleichmäßige Beschleunigung bis zur Höchstgeschwindigkeit -
halten der Höchstgeschwindigkeit - Verlangsamung der Geschwindigkeit auf Schleichfahrt - Schleichfahrt bis Endschalter - Stop.
Die Teilschritte des Bewegungsablaufes können über verschiedene Parameter noch nachjustiert werden.
SCHLIEßT
 Schließungsgeschwindigkeit BH30/600/HS-BM30/300/HS-BH30/804/R

Höchstgeschwindigkeit
ÖFFNET

Parameter 
Schleichfahrt
 Einstellung Motordrehmoment
Empfindlichkeit
Empfindlichkeit
ÖFFNET
 Öffnungsgeschwindigkeit
Parameter 
Parameter 
Höchstgeschwindigkeit
SCHLIEßT
  minimales Motordrehmoment
  maximales Motordrehmoment
Parameter 
Schleichfahrt
