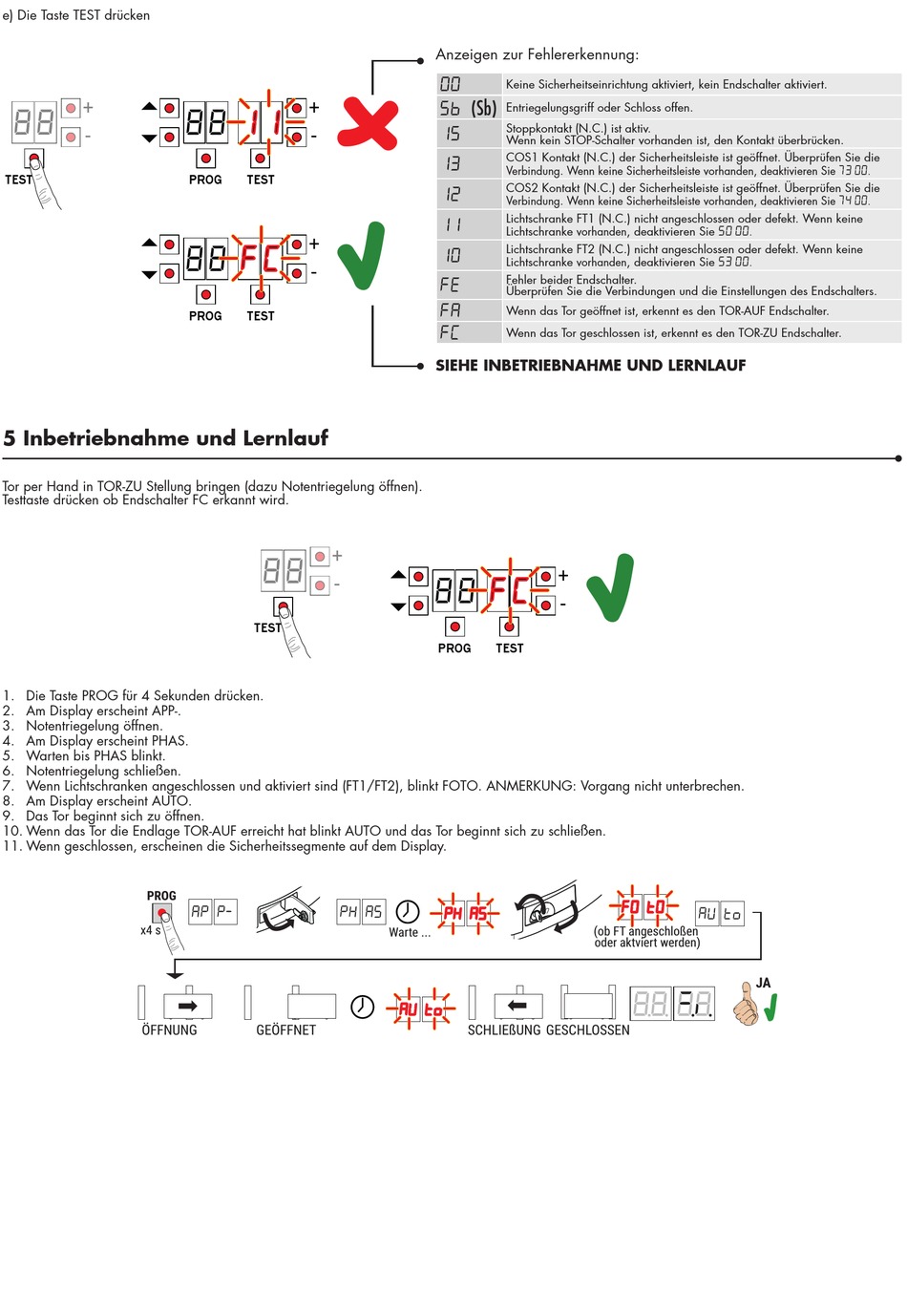

Roger Technology B70/1DC Schnellstart Seite 4

e) Die Taste TEST drücken
+
-
5 Inbetriebnahme und Lernlauf
Tor per Hand in TOR-ZU Stellung bringen (dazu Notentriegelung öffnen).
Testtaste drücken ob Endschalter FC erkannt wird.
1. Die Taste PROG für 4 Sekunden drücken.
2. Am Display erscheint APP-.
3. Notentriegelung öffnen.
4. Am Display erscheint PHAS.
5. Warten bis PHAS blinkt.
6. Notentriegelung schließen.
7. Wenn Lichtschranken angeschlossen und aktiviert sind (FT1/FT2), blinkt FOTO. ANMERKUNG: Vorgang nicht unterbrechen.
8. Am Display erscheint AUTO.
9. Das Tor beginnt sich zu öffnen.
10. Wenn das Tor die Endlage TOR-AUF erreicht hat blinkt AUTO und das Tor beginnt sich zu schließen.
11. Wenn geschlossen, erscheinen die Sicherheitssegmente auf dem Display.
PROG
x4 s
ÖFFNUNG
+
-
PROG TEST
+
-
PROG TEST
+
-
PROG TEST
+
-
PROG TEST
AP P- PH A5
GEÖFFNET
Anzeigen zur Fehlererkennung:
00
Keine Sicherheitseinrichtung aktiviert, kein Endschalter aktiviert.
Sb (Sb)
Entriegelungsgriff oder Schloss offen.
Stoppkontakt (N.C.) ist aktiv.
15
Wenn kein STOP-Schalter vorhanden ist, den Kontakt überbrücken.
COS1 Kontakt (N.C.) der Sicherheitsleiste ist geöffnet. Überprüfen Sie die
13
Verbindung. Wenn keine Sicherheitsleiste vorhanden, deaktivieren Sie
COS2 Kontakt (N.C.) der Sicherheitsleiste ist geöffnet. Überprüfen Sie die
12
Verbindung. Wenn keine Sicherheitsleiste vorhanden, deaktivieren Sie
Lichtschranke FT1 (N.C.) nicht angeschlossen oder defekt. Wenn keine
11
Lichtschranke vorhanden, deaktivieren Sie
Lichtschranke FT2 (N.C.) nicht angeschlossen oder defekt. Wenn keine
10
Lichtschranke vorhanden, deaktivieren Sie
Fehler beider Endschalter.
fe
Überprüfen Sie die Verbindungen und die Einstellungen des Endschalters.
fa
Wenn das Tor geöffnet ist, erkennt es den TOR-AUF Endschalter.
fC
Wenn das Tor geschlossen ist, erkennt es den TOR-ZU Endschalter.
SIEHE INBETRIEBNAHME UND LERNLAUF
+
-
