Anschlussbelegung der seriellen Schnittstelle

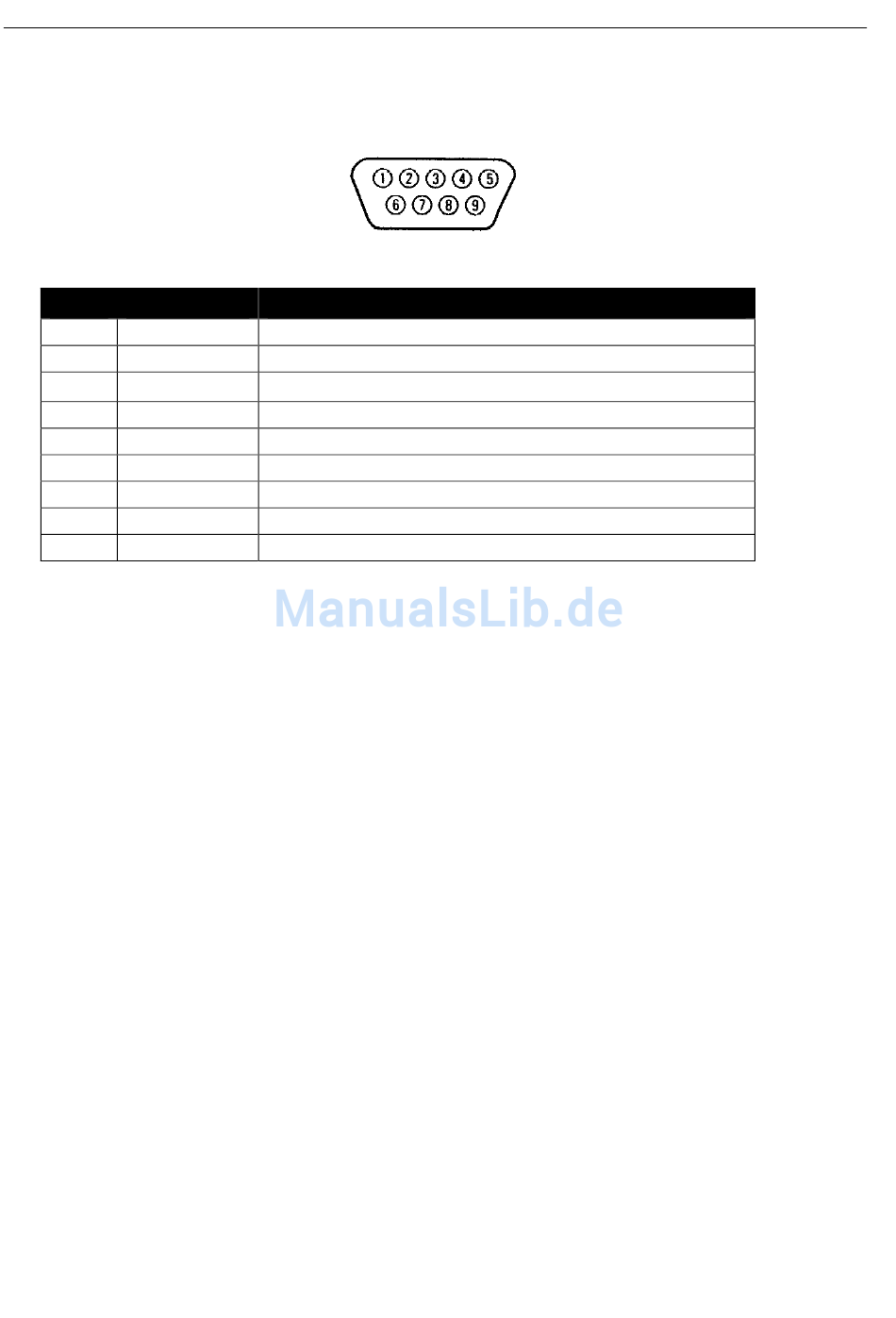

Abbildung 5: 9-poliger D-Sub-Anschluss am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 9: Beschreibung der Pin-Belegung des D-Sub-Anschlusses

Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
