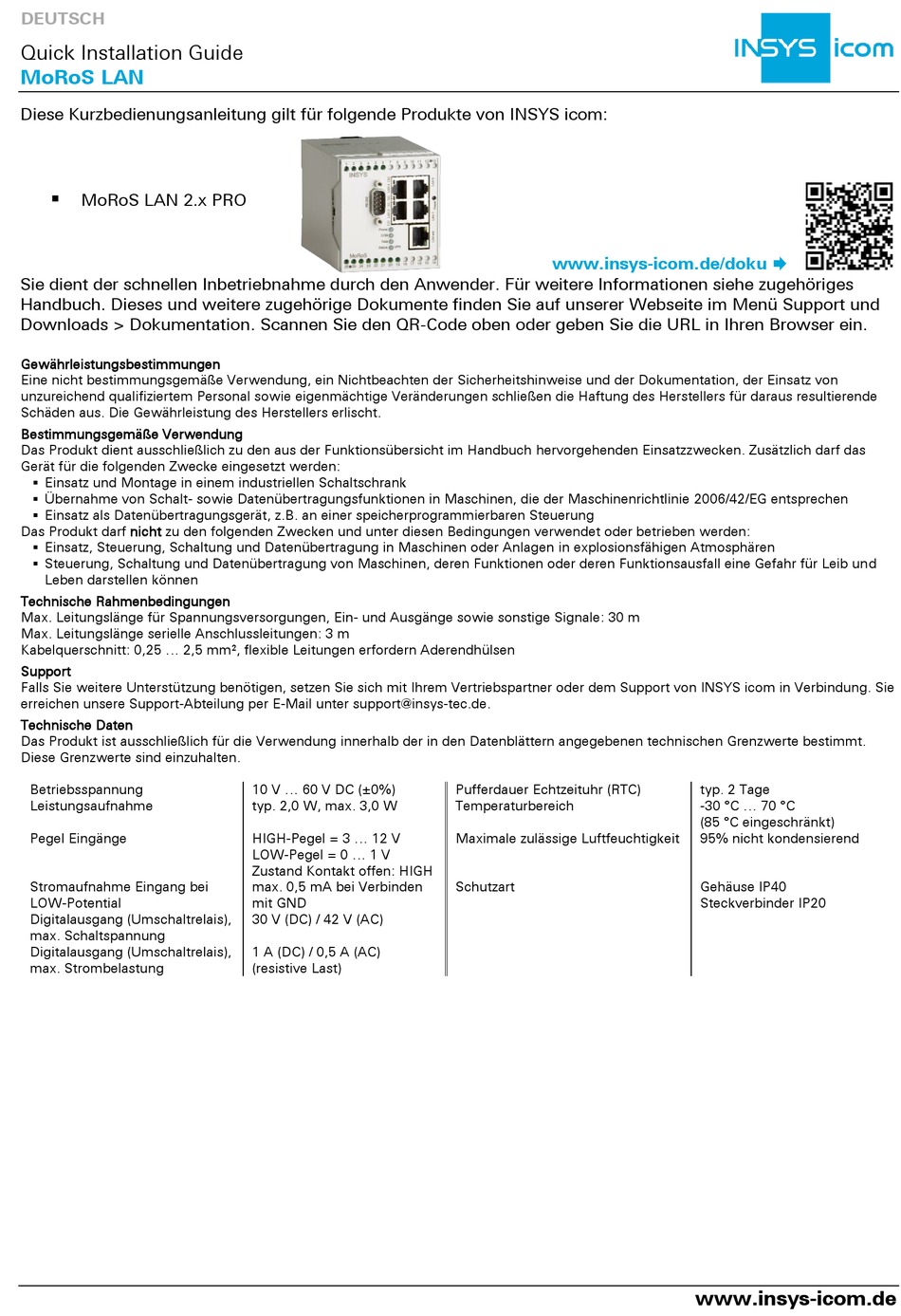

Quick Installation Guide
MoRoS LAN
Diese Kurzbedienungsanleitung gilt für folgende Produkte von INSYS icom:

MoRoS LAN 2.x PRO
Sie dient der schnellen Inbetriebnahme durch den Anwender. Für weitere Informationen siehe zugehöriges
Handbuch. Dieses und weitere zugehörige Dokumente finden Sie auf unserer Webseite im Menü Support und
Downloads > Dokumentation. Scannen Sie den QR-Code oben oder geben Sie die URL in Ihren Browser ein.
Gewährleistungsbestimmungen
Eine nicht bestimmungsgemäße Verwendung, ein Nichtbeachten der Sicherheitshinweise und der Dokumentation, der Einsatz von
unzureichend qualifiziertem Personal sowie eigenmächtige Veränderungen schließen die Haftung des Herstellers für daraus resultierende
Schäden aus. Die Gewährleistung des Herstellers erlischt.
Bestimmungsgemäße Verwendung
Das Produkt dient ausschließlich zu den aus der Funktionsübersicht im Handbuch hervorgehenden Einsatzzwecken. Zusätzlich darf das
Gerät für die folgenden Zwecke eingesetzt werden:
 Einsatz und Montage in einem industriellen Schaltschrank
 Übernahme von Schalt- sowie Datenübertragungsfunktionen in Maschinen, die der Maschinenrichtlinie 2006/42/EG entsprechen
 Einsatz als Datenübertragungsgerät, z.B. an einer speicherprogrammierbaren Steuerung
Das Produkt darf nicht zu den folgenden Zwecken und unter diesen Bedingungen verwendet oder betrieben werden:
 Einsatz, Steuerung, Schaltung und Datenübertragung in Maschinen oder Anlagen in explosionsfähigen Atmosphären
 Steuerung, Schaltung und Datenübertragung von Maschinen, deren Funktionen oder deren Funktionsausfall eine Gefahr für Leib und
Leben darstellen können
Technische Rahmenbedingungen
Max. Leitungslänge für Spannungsversorgungen, Ein- und Ausgänge sowie sonstige Signale: 30 m
Max. Leitungslänge serielle Anschlussleitungen: 3 m
Kabelquerschnitt: 0,25 ... 2,5 mm², flexible Leitungen erfordern Aderendhülsen
Support
Falls Sie weitere Unterstützung benötigen, setzen Sie sich mit Ihrem Vertriebspartner oder dem Support von INSYS icom in Verbindung. Sie
erreichen unsere Support-Abteilung per E-Mail unter support@insys-tec.de.
Technische Daten
Das Produkt ist ausschließlich für die Verwendung innerhalb der in den Datenblättern angegebenen technischen Grenzwerte bestimmt.
Diese Grenzwerte sind einzuhalten.
Betriebsspannung
Leistungsaufnahme
Pegel Eingänge
Stromaufnahme Eingang bei
LOW-Potential
Digitalausgang (Umschaltrelais),
max. Schaltspannung
Digitalausgang (Umschaltrelais),
max. Strombelastung
10 V ... 60 V DC (±0%)
typ. 2,0 W, max. 3,0 W
HIGH-Pegel = 3 ... 12 V
LOW-Pegel = 0 ... 1 V
Zustand Kontakt offen: HIGH
max. 0,5 mA bei Verbinden
mit GND
30 V (DC) / 42 V (AC)
1 A (DC) / 0,5 A (AC)
(resistive Last)
www.insys-icom.de/doku 
Pufferdauer Echtzeituhr (RTC)
Temperaturbereich
Maximale zulässige Luftfeuchtigkeit
Schutzart
typ. 2 Tage
-30 °C ... 70 °C
(85 °C eingeschränkt)
95% nicht kondensierend
Gehäuse IP40
Steckverbinder IP20
