Anschlüsse
6.4

Anschlussbelegung der seriellen Schnittstelle

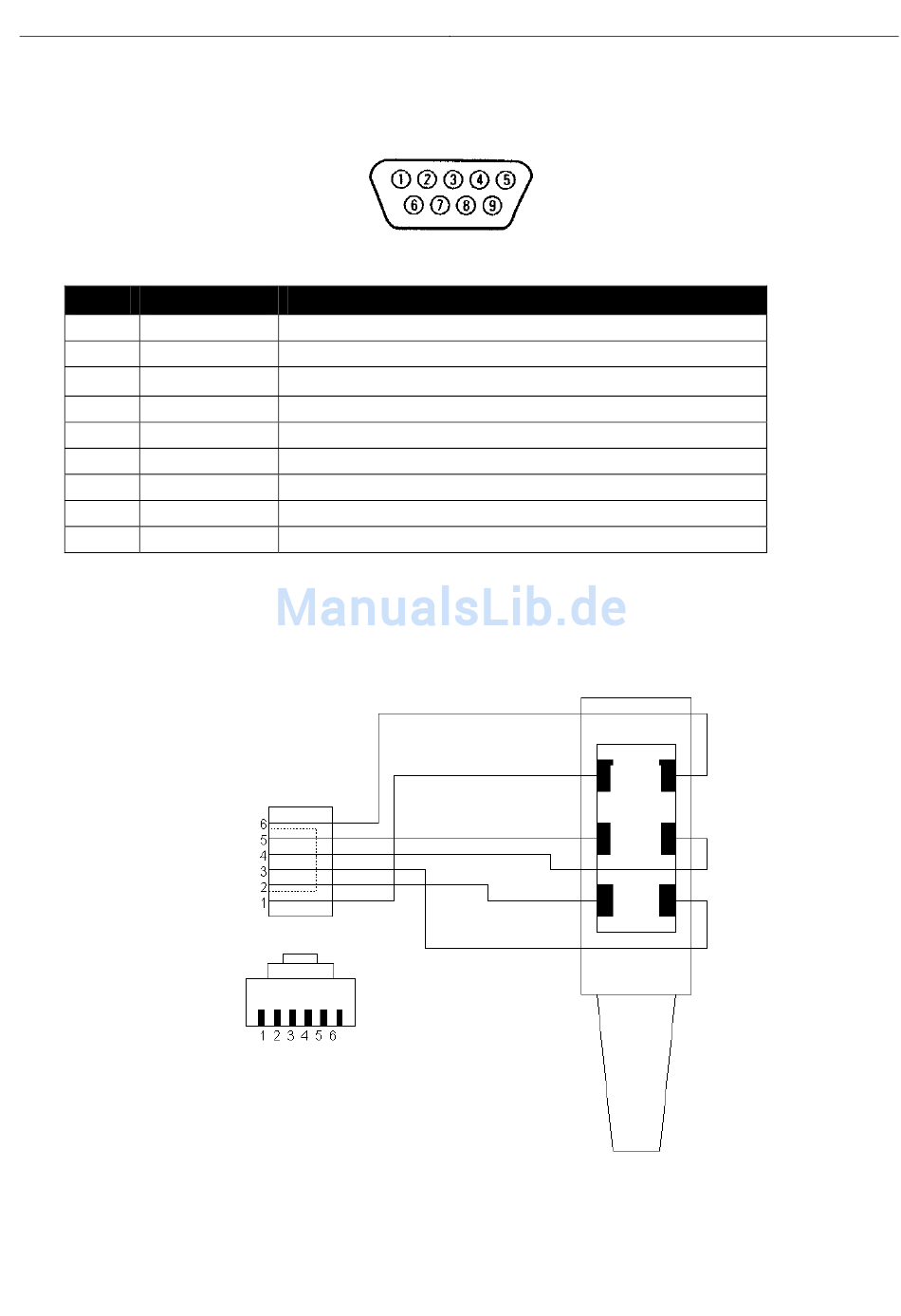

Abbildung 5: 9-polige Sub-D Buchse am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 11: Beschreibung der Pin-Belegung der Sub-D Buchse

6.5 RJ45-Telefonanschluss (für Modem)

Abbildung 6: RJ12-Stecker verbunden mit TAE-Stecker

22
Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
MoRoS Modem 1.3 PRO MoRoS ISDN 1.3 PRO
E W
b2 b1
a2 a1
