8.2 Klemmanschlüsse Oberseite

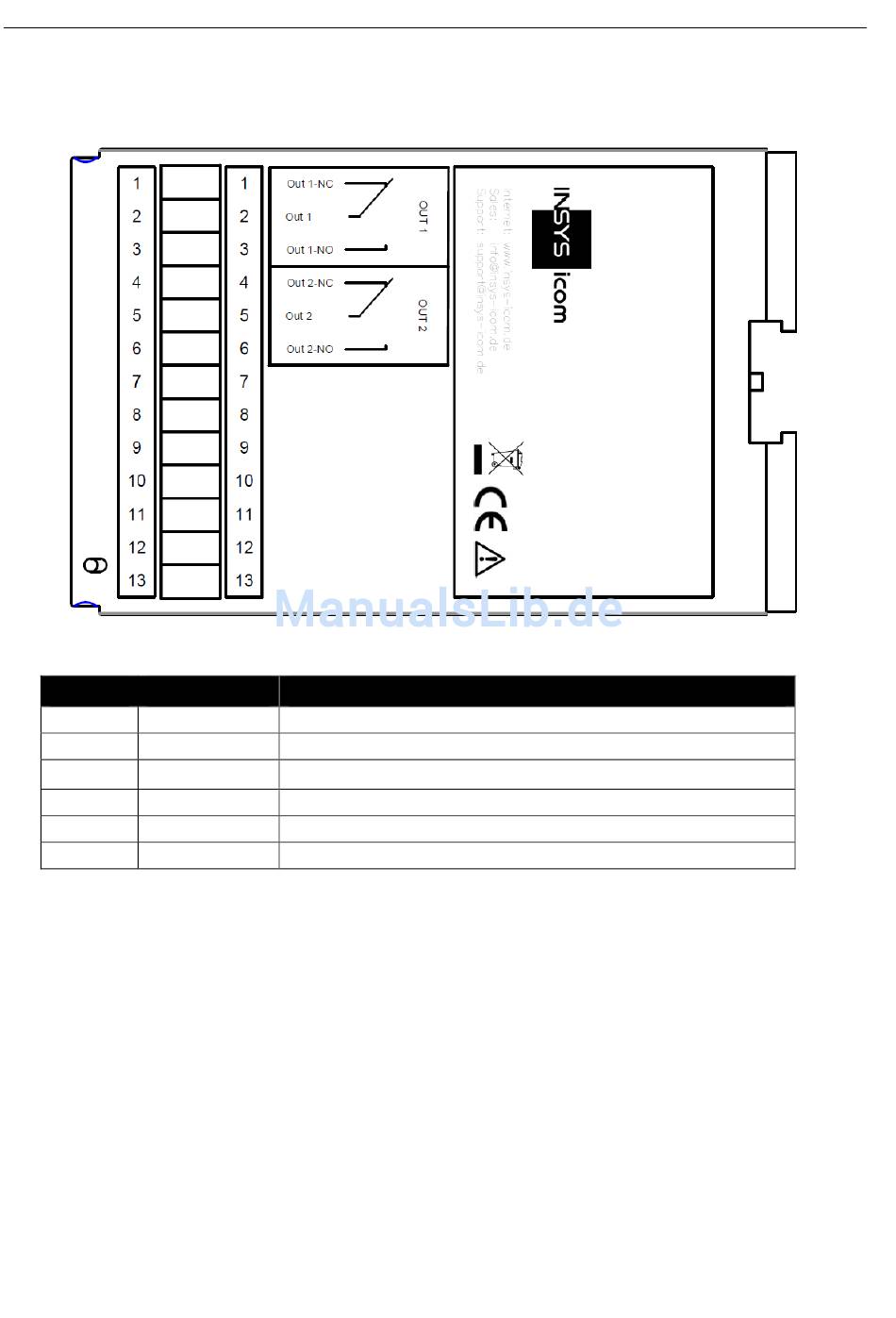

Abbildung 3: Anschlüsse auf der Geräteoberseite
Klemme Bezeichnung Beschreibung
1 OUT 1-NC
2 OUT 1
3
OUT 1-NO
4 OUT 2-NC
5 OUT 2
6 OUT 2-NO
Tabelle 7: Beschreibung der Anschlüsse auf der Geräteoberseite
Ausgang 1 Ruhekontakt
Ausgang 1
Ausgang 1 Arbeitskontakt
Ausgang 2 Ruhekontakt
Ausgang 2
Ausgang 2 Arbeitskontakt
