INSYS GSM 4.3
8.4

Anschlussbelegung der seriellen Schnittstelle

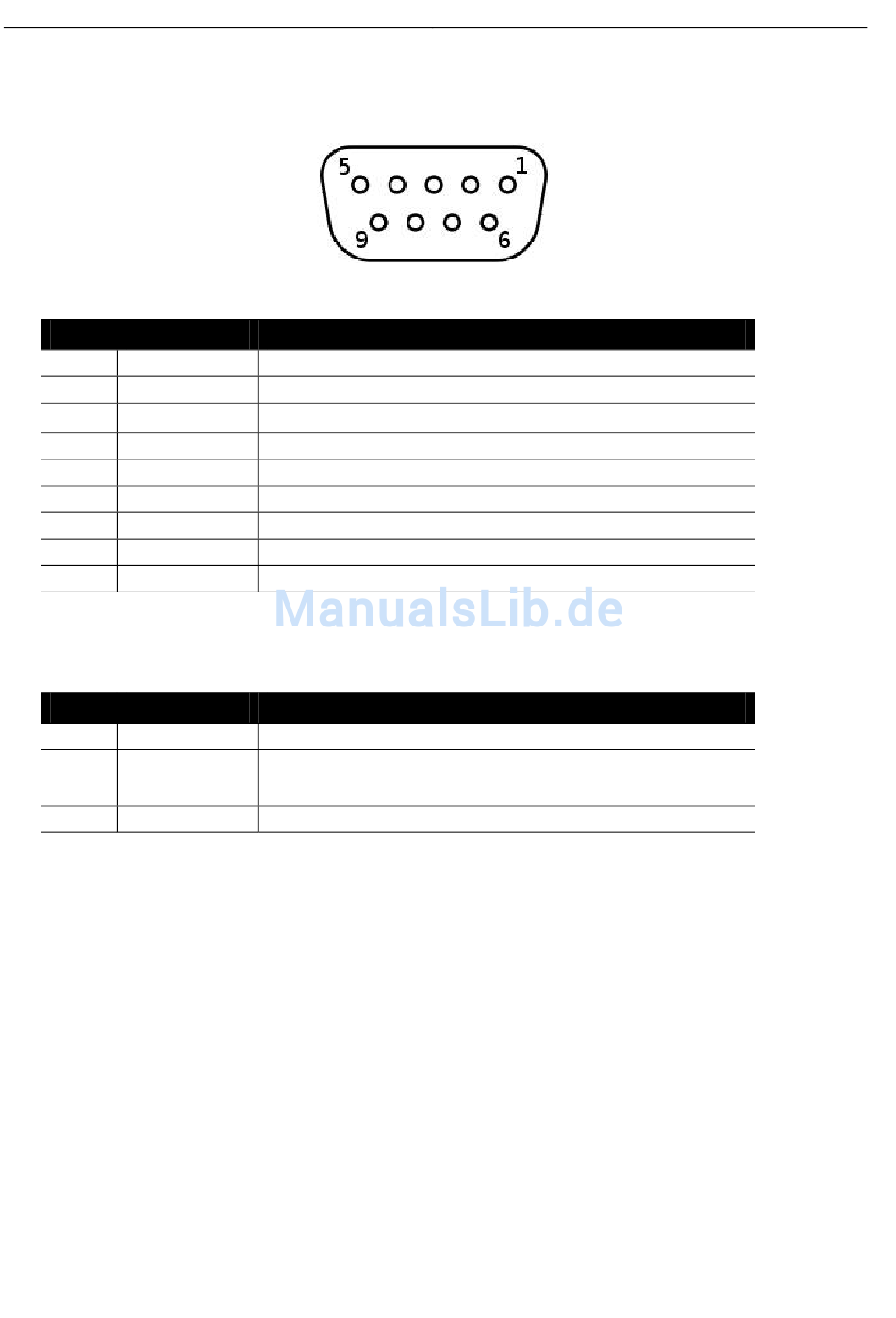

Abbildung 7: 9-polige D-Sub-Buchse am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 10: Pin-Belegung der D-Sub-Buchse

8.5

Audioanschluss (nicht INSYS GSM 4.3 compact)

Pin Belegung
1 Mikrofon -
2 Lautsprecher -
3
Lautsprecher +
4 Mikrofon +

Tabelle 11: Belegung der Western-Buchse

Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
Beschreibung
Anschlüsse
31
