INSTALLATION
4. Den Stecker wieder auf der Karte anbringen.
5. Überprüfen, dass das Kabel richtig angeschlossen ist und so durch
den Schaltschrank geführt ist, dass kein Einklemm- oder Schnitt- oder
Beschädigungsrisiko besteht.
Man kann auswählen, welche Kanäle von aussen über die kleinen Schalter
gesteuert werden sollen, die sich oberhalb des Steckers befinden. Von 1 bis 6
steuern sie jeweils einen Kanal, so dass, wenn der Schalter auf ´ON´steht, ein
Aufheizen vom Gerät her ohne externe Steuerung stattfindet.
Steht der Schalter auf ´OFF, so heizt sich der entsprechende Kanal nicht auf,
wenn der Kanal nicht von aussen über den spannungsfreien Kontakt zwischen
Pin 1 (gemein) und dem entsprechenden Pin aktiviert wird.
Externe Genehmigung zum Pumpen
1. Wenn nur dieses Signal angeschlossen werden soll, verwenden Sie ein
zweipoliges Kabel mit 0,5 mm

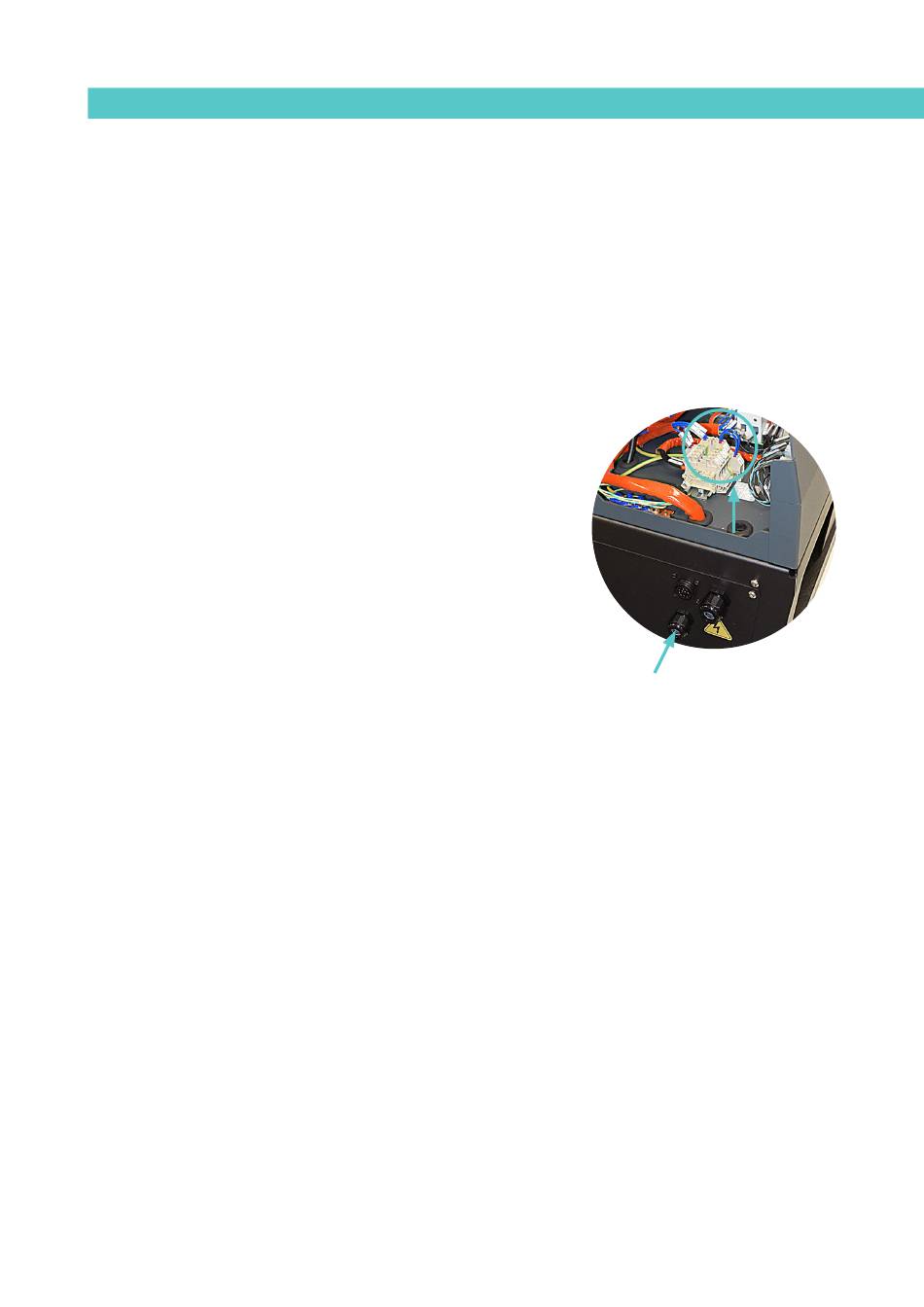

Installieren Sie eine Pg-Kabeldurchführung neben dem elektrischen
Versorgungseingang.
2. Führen Sie das Kabel durch die Kabeldurchführung Pg und befestigen
Sie es an der Innenverankerung, wobei darauf zu achten ist, dass das
Kabel den Anschluss XP erreicht.
3. Entfernen Sie die Drahtbrücke und schließen Sie die beiden Drähte des
mechanischen Kontaktschalters an die Klemmen XP1 und XP2 an.
4. Stellen Sie sicher, dass die Kabel durch die Klemmenschrauben fest
angeschlossen sind.
5. Vergewissern Sie sich, dass das Kabel gut angeschlossen ist und
dass sein Weg durch den Schaltschrank keine Gefahr des Verhakens,
Durchschneidens oder anderer unbeabsichtigter Beschädigung
darstellt.
.
2
MA-5203-DEU
SCHMELZGERÄT SF10 & SF20 (CE)
3-11
