Einstellarbeiten

3. Einstellarbeiten

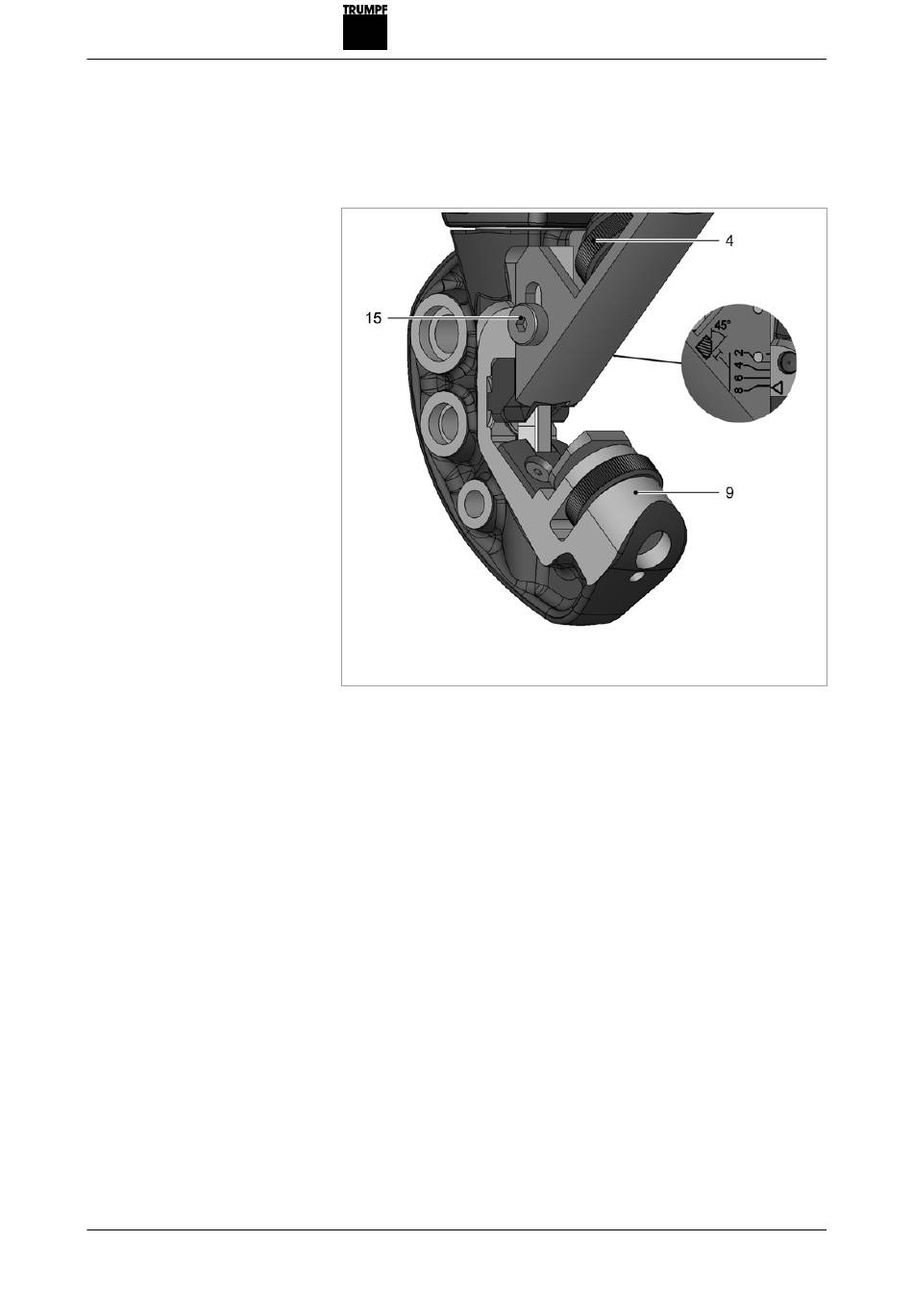

3.1 Stoßlänge einstellen
4 Spiralkegelrad
9 Träger
1. Klemmschraube (15) lösen.
2. Spiralkegelrad (4) so lange drehen, bis die gewünschte Stoß-
länge (Skala am Abstreifer 5) mit der Markierung überein-
stimmt.
3. Klemmschraube (15) wieder festziehen.
15 Klemmschraube
Fig. 39414
