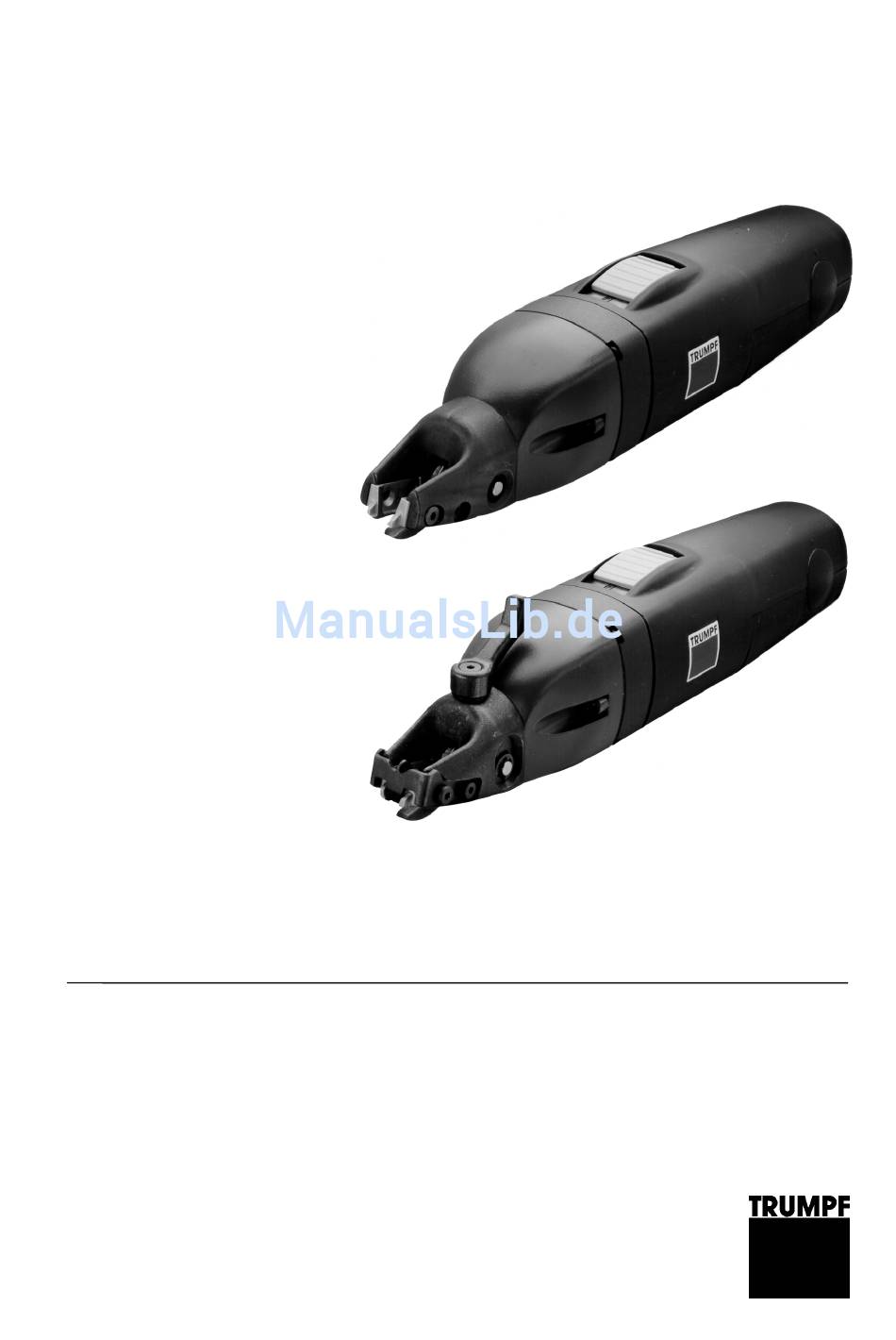

- Seite 1 Betriebsanleitung C 160-2 / C 160-2 PLUS deutsch...
-
Seite 2: Inhaltsverzeichnis
Mit C160-2 arbeiten ............12 Späne abtrennen ............13 Wartung ................14 Werkzeug wechseln C 160-2..........15 Messer ersetzen ............16 Schneidleisten wenden bzw. ersetzen ......16 Werkzeug auswechseln C 160-2 PLUS ......17 Messer ersetzen ............17 Schneidleisten wenden bzw. ersetzen ......18 Kohlebürsten ersetzen............19 Verschleißteile ..............19 Originalzubehör ...............20 Optionen ................20... -
Seite 3: Sicherheit
Sicherheit Allgemeine Sicherheitshinweise Vor Inbetriebnahme der Maschine die Betriebsanleitung und USA/CAN die Sicherheitshinweise (Materialnummer 1239438, rotes Do- kument) vollständig lesen. Die darin enthaltenen Anweisungen strikt befolgen. Andere Länder Vor Inbetriebnahme der Maschine die Betriebsanleitung und die Sicherheitshinweise (Materialnummer 125699, rotes Do- kument) vollständig lesen. -
Seite 4: Spezifische Sicherheitshinweise
Maschine wird beschädigt oder zerstört. Maschine nicht am Kabel tragen. Vorsicht Kabel immer nach hinten von der Maschine wegführen und nicht über scharfe Kanten ziehen. Instandsetzungen und Prüfungen von handgeführten Elekt- rowerkzeugen vom ausgebildeten Fachmann durchführen. Nur Original-Zubehör von TRUMPF verwenden. Sicherheit E400DE_03.DOC... -
Seite 5: Beschreibung

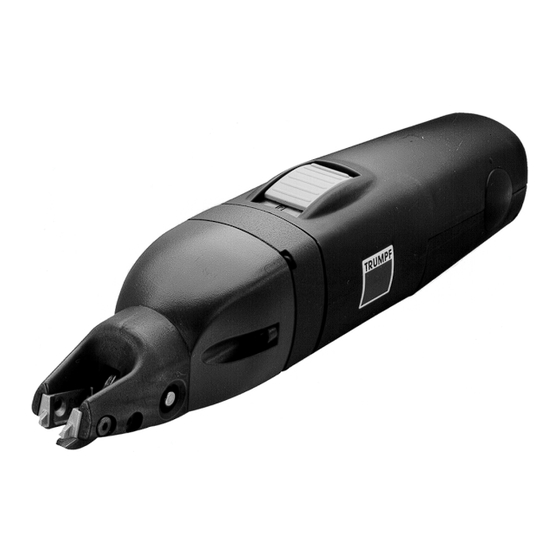

Beschreibung C160-2 C160-2 PLUS Schneidkopf 10 Befestigungsschraube 26 Messer Schneidleisten 12 Sicherungsscheibe 165 Ein-/Ausschalter Spanabtrenner ( nur bei C160-2 PLUS) Griff für die Spannabtrennung 24 Lagerbolzen für das Messer (Nur bei C160-2 Plus) Schlitzschere C160-2 und C160-2 PLUS Fig. 24270 Beschreibung E400DE_03.DOC... -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Verletzungsgefahr! Maschine nur für die Arbeiten und Werkstoffe benutzen, die unter "Bestimmungsgemäße Verwendung" beschrieben sind. Warnung Die TRUMPF Schlitzschere C160-2 ist eine elektrisch betriebene Handmaschine für folgende Anwendungen: • Trennen von plattenförmigen Werkstücken aus Stahl, Alumi- nium, Kunststoff usw. -
Seite 7: Technische Daten
Technische Daten Andere Länder Werte Werte Werte Werte Spannung 230 V 120 V 110 V 120 V Frequenz 50/60 Hz 50/60 Hz 50/60 Hz 50/60 Hz Arbeits- 6-10 m/min 6-10 m/min 6-10 m/min 20-33 ft/min geschwindigkeit Nennaufnahme- 350 W 350 W 350 W 350 W leistung... -
Seite 8: Einstellarbeiten
Einstellarbeiten Parallele Streifen schneiden Parallelanschlag Fig. 17756 Mit Hilfe des Parallelanschlags lassen sich parallele Streifen in der Breite von 35-300mm anfertigen. 1. Messer-Lagerbolzen entfernen. 2. Parallelanschlag montieren. Die Stange des Parallelanschlags übernimmt die Funktion der Messerlagerung. (siehe Tab. 8, S. 20) Einstellarbeiten E400DE_03.DOC... -
Seite 9: Arbeitsstation
Arbeitsstation Fig. 17757 Die Arbeitsstation dient zum Bearbeiten kleinerer Werkstücke. 1. Lagerbolzen der Maschine entfernen 2. Lagerbolzen der Arbeitsstation einsetzen. Diese übernimmt die Funktion der Messerlagerung. 3. Arbeitsstation in einen Schraubstock spannen oder auf einen Tisch schrauben. (siehe Tab. 8, S. 20) Einstellarbeiten E400DE_03.DOC... -
Seite 10: Werkzeugauswahl
Steigt die Vorschubkraft erheblich an. – bricht das Messer – Werkzeugtyp Bezeichnung Bestell-Nr. Blechdicke (mm) Aluminium max. 250N/mm² 0.3 bis 1.2 TRUMPF 143434 Kurven - Messer Stahl max. 400N/mm² 143434 1.0 mm 0.3 bis 1.0 Edelstahl max. 600N/mm² 0.3 bis 0.8 Aluminium max. 250N/mm²... -
Seite 11: Bedienung
Bedienung Sachschäden durch zu hohe Netzspannung! Motorschaden. Netzspannung prüfen. Die Netzspannung muss mit Angaben Vorsicht auf dem Typenschild der Maschine übereinstimmen. Verletzungsgefahr durch unsachgemäßen Umgang! Beim Arbeiten mit der Maschine immer für einen sicheren Stand sorgen. Warnung Bei laufender Maschine nie Werkzeug berühren. Die Maschine beim Arbeiten immer vom Körper wegführen. -
Seite 12: Mit C160-2 Arbeiten
Mit C160-2 arbeiten Einschalten: Ein-/Aus-Schalter nach vorne schieben. 1 5 ° Fig. 17562 Maschine im Winkel von ca. 15° zur Blechoberfläche führen. Hinweis Maschine nicht so stark belasten, dass sie zum Stillstand kommt. Für schonendes Arbeiten und gute Schnittleistung: • Auf scharfe Messer achten. -
Seite 13: Späne Abtrennen
Späne abtrennen Sachbeschädigung durch abgebrochene Spanbremse! Mit der Maschine darf nicht mehr gearbeitet werden. Spanabtrenner ersetzen. Vorsicht Spanbremse Spanbremse Griff zur Spanabtrennung Fig. 17626 1. Späne abtrennen: Griff bei laufender Maschine eine 3/4 Um- drehung im Uhrzeigersinn drehen. 2. Arbeitsvorgang fortsetzen: Griff in die Ausgangsposition dre- hen. -
Seite 14: Wartung
Wartung Verletzungsgefahr durch nicht fachgerechte Reparaturen! Maschine funktioniert nicht richtig. Reparaturen dürfen nur von einer Fachkraft ausgeführt wer- Warnung den. Wartungsstelle Vorgehensweise und Intervall Empfohlene Schmiermittel Bestell-Nr. Schmiermittel Lagerbolzen Bei Messerwechsel schmieren Schmierfett "G1" 0139440 Messer Bei Messerwechsel schmieren Schmierfett "G1" 0139440 Getriebe und Alle 300 Betriebsstunden von... -
Seite 15: Werkzeug Wechseln C 160-2
Werkzeug wechseln C 160-2 Lebensgefahr durch Stromschlag! Bei Werkzeugwechsel und vor allen Wartungsarbeiten an der Maschine den Stecker aus der Steckdose ziehen. Gefahr Schneidkopf 24 Lagerbolzen für das Messer Schneidleiste 26 Messer 10 Befestigungschraube Schmierfett "G1" Werkzeug wechseln Fig. 17576 Wartung E400DE_03.DOC... -
Seite 16: Messer Ersetzen
Messer ersetzen Sachschäden durch stumpfe Werkzeuge! Überlastung der Maschine. Stündlich die Schneide des Messers auf Verschleiß prüfen. Vorsicht Scharfe Messer bringen gute Schnittleistung und schonen die Maschine. Messer rechtzeitig auswechseln. Wenn beide Schneidkanten einer Schneidleiste stumpf sind Mes- ser ersetzen. 1. -
Seite 17: Werkzeug Auswechseln C 160-2 Plus
Werkzeug auswechseln C 160-2 PLUS Lebensgefahr durch Stromschlag! Bei Werkzeugwechsel und vor allen Wartungsarbeiten an der Maschine den Stecker aus der Steckdose ziehen. Gefahr Messer ersetzen Sachschäden durch stumpfe Werkzeuge! Überlastung der Maschine. Stündlich die Schneide des Messers auf Verschleiß prüfen. -
Seite 18: Schneidleisten Wenden Bzw. Ersetzen
6. Lagerbolzen bis zum Anschlag durch die Bohrung des Mes- sers schieben. 7. Sicherungsscheibe in die vorgesehene Nut des Lagerbolzens einsetzen. Schneidleisten wenden bzw. ersetzen Schneidkopf 12 Sicherungscheibe Schneidleiste 24 Lagerbolzen für das Messer Spanabtrenner 26 Messer Griff Schmierfett "G1" 10 Befestigungschraube M 4x8 Fig. -
Seite 19: Kohlebürsten Ersetzen
Spannungsdaten – Stückzahl – Maschinentyp – 3. Vollständige Versanddaten angeben: Korrekte Adresse. – Gewünschte Versandart (z. B. Luftpost, Eilbote, Express, – Frachtgut, Paketpost). 4. Bestellung an TRUMPF Vertretung schicken. TRUMPF Service Adressen siehe Adressenliste am Ende des Dokuments. Verschleißteile E400DE_03.DOC... -
Seite 20: Originalzubehör
Originalzubehör Bezeichnung Material-Nr. 1 Gerade-Messer - 1-1.6 mm 143463 2 Schneidleisten 1 Spanabtrenner 143950 (nur für PLUS-Version) Sechskantstiftschlüssel DIN 911- 067822 Betriebsanleitung 949067 Sicherheitshinweise (rotes 125699 Dokument), andere Länder Sicherheitshinweise (rotes 1239438 Dokument), USA Tab. 7 Optionen Bezeichnung Material-Nr. Parallelanschlag 143439 Arbeitsstation 144634...
