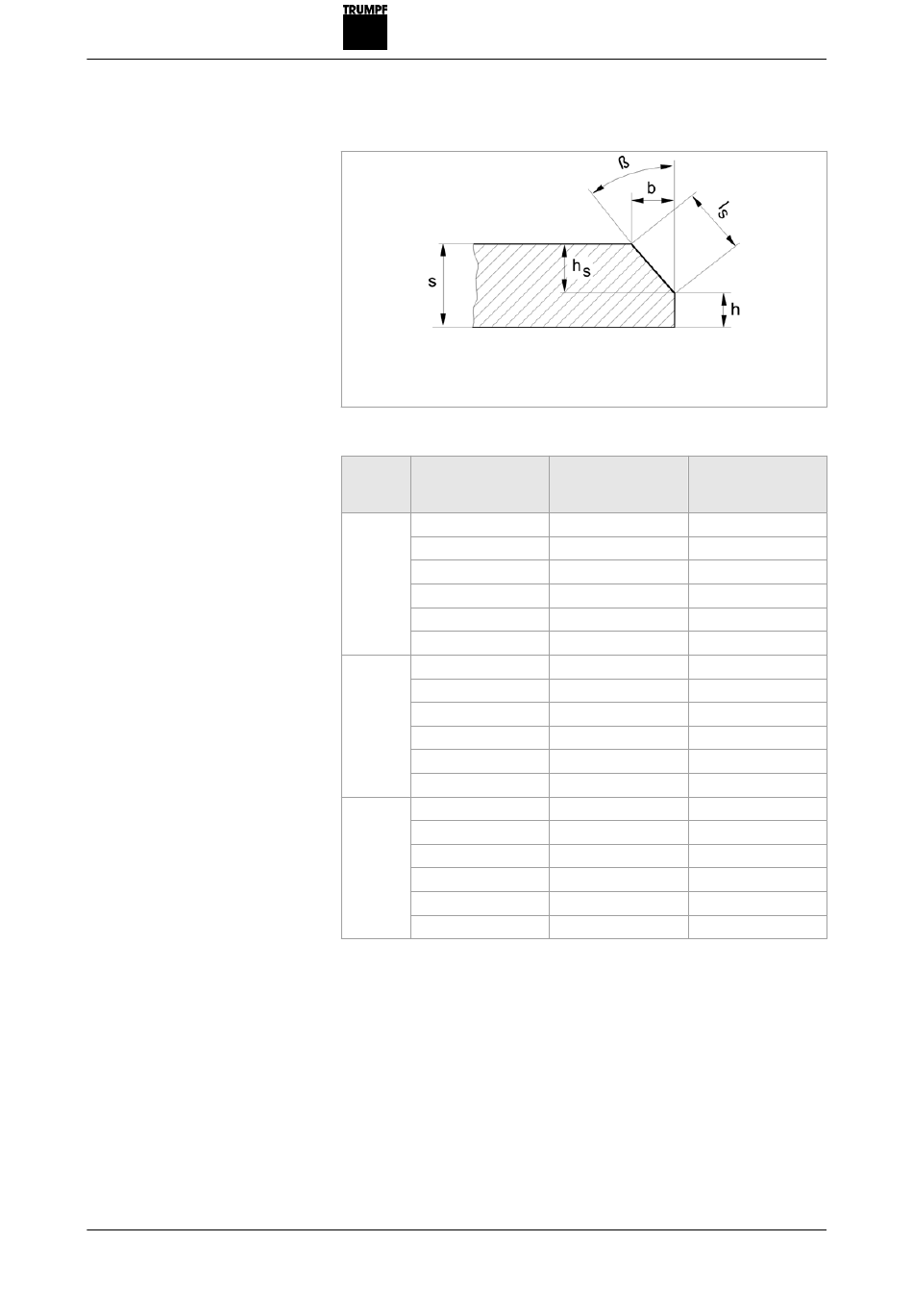

3.2 Schrägungswinkel einstellen
s Materialdicke
β Schrägungswinkel
ls Schrägungslänge
Schrägungslänge und Schrägungswinkel
Schrä- Schrägungslänge
gungs- ls [mm]
winkel
ß 30° 11
9
7.5
6
4.5
3
ß 37.5° 11
9
7.5
6
4.5
3
ß 45° 11
9
7.5
6
4.5
3
Für den Schweißkantenformer stehen 3 Trägerteile zur Verfü-
gung mit den Winkeln 30° / 37.5° / 45°.
Die Auswahl des Winkels erfolgt durch Wechseln des kompletten
Trägerteils (siehe Fig. 39415, S. 13):
1. Verriegelung (10) lösen.
2. Träger (9) um 45° drehen.
3. Träger (9) nach unten herausziehen.
hs Schrägungshöhe
b Schrägungsbreite
h Resthöhe
Schrägungshöhe Schrägungsbreite
hs [mm] b [mm]
9.5 5.5
7.8 4.5
6.5 3.8
5.2 3
3.9 2.3
2.6 1.5
8.7 6.7
7.1 5.5
6 4.6
4.8 3.7
3.6 2.7
2.4 1.8
7.8 7.8
6.4 6.4
5.3 5.3
4.2 4.2
3.2 3.2
2.1 2.1
Einstellarbeiten
Fig. 9664
Tab. 4
