Trumpf TruTool TKF 1100 Betriebsanleitung Seite 21

E543DE_06

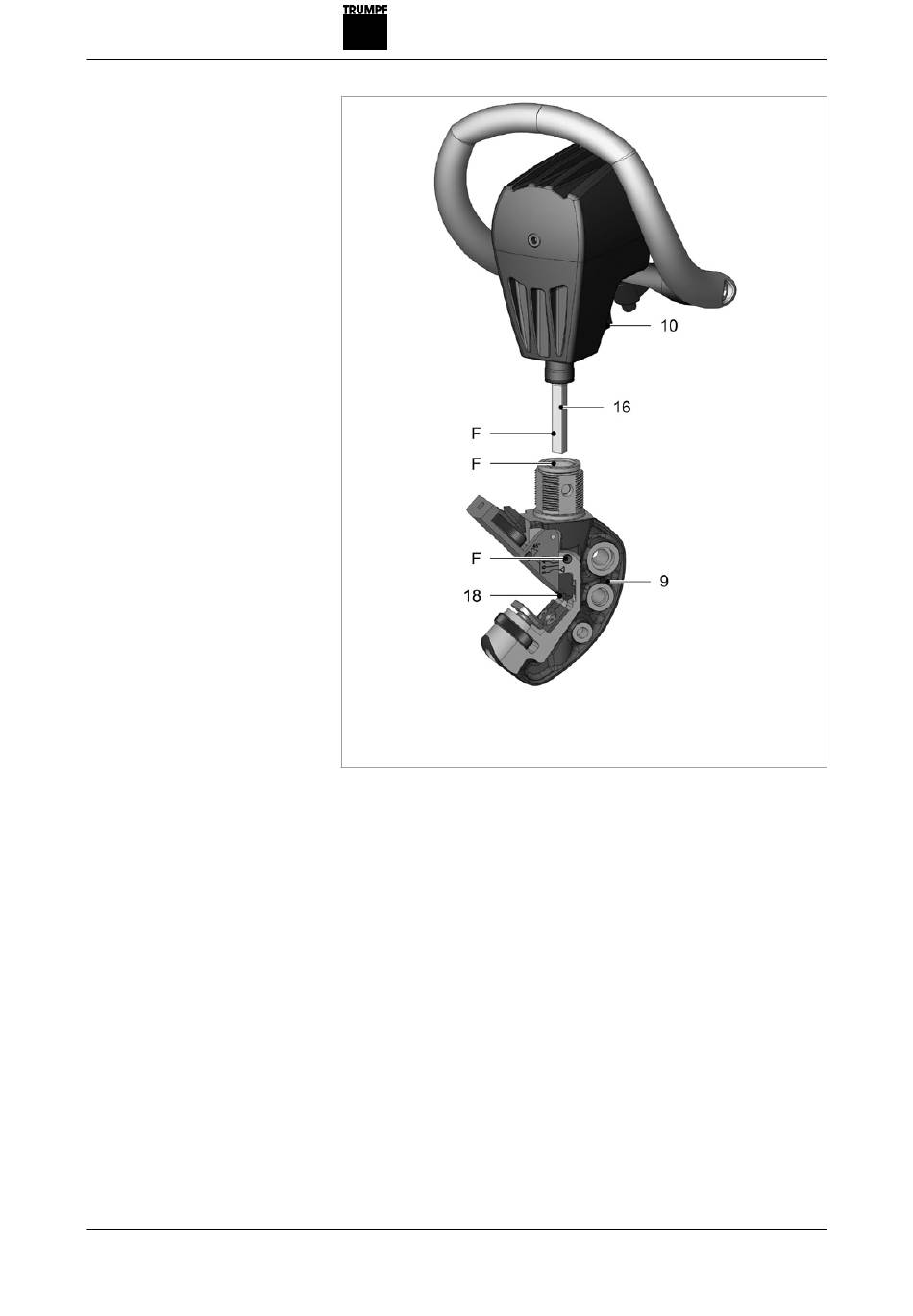

9 Träger
10 Verriegelung
16 Stoßstahl
1. Verriegelung (10) lösen.
2. Träger (9) um 45° drehen.
3. Träger (9) nach unten herausziehen.
4. Stoßstahl (16) herausdrehen.
5. Verschleißplatte (18) kontrollieren.
6. Vierkantteil des neuen Stoßstahls und Bohrung des Träger-
teils mit Schmierfett "G1" (Bestellnummer 0139440) leicht ein-
fetten.
7. Eintauchtiefe des Stempels mit der Einstelllehre (Bestellnum-
mer 1411767) prüfen.
8. Stoßstahl ausrichten, dabei den Schrägschliff beachten.
18 Verschleißplatte
F Schmierfett "G1"
Fig. 39418
Wartung
21
