12
Einstellarbeiten
4. Anderen Träger einsetzen.
5. Verriegelung (10) festziehen.

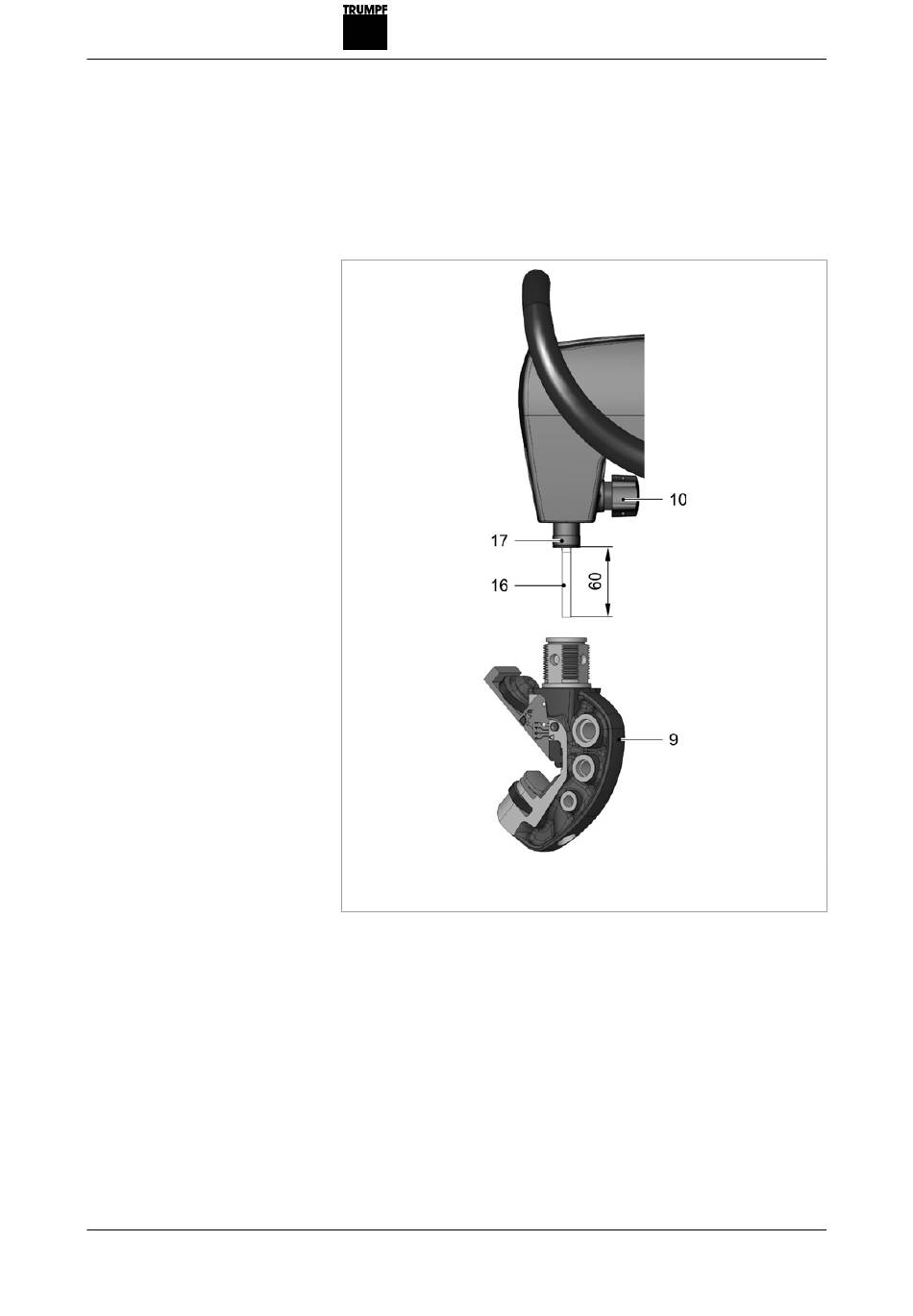

3.3 Stoßstahl in der Höhe einstellen
9 Träger
10 Verriegelung
1. Verriegelung (10) lösen.
2. Träger (9) entfernen.
3. Stoßstahl (16) so drehen, dass er 60 mm aus dem Stö-
ßel (17) ragt.
4. Träger (9) einsetzen.
5. Verriegelung (10) wieder festziehen.
16 Stoßstahl
17 Stößel
Fig. 39415
E543DE_06
