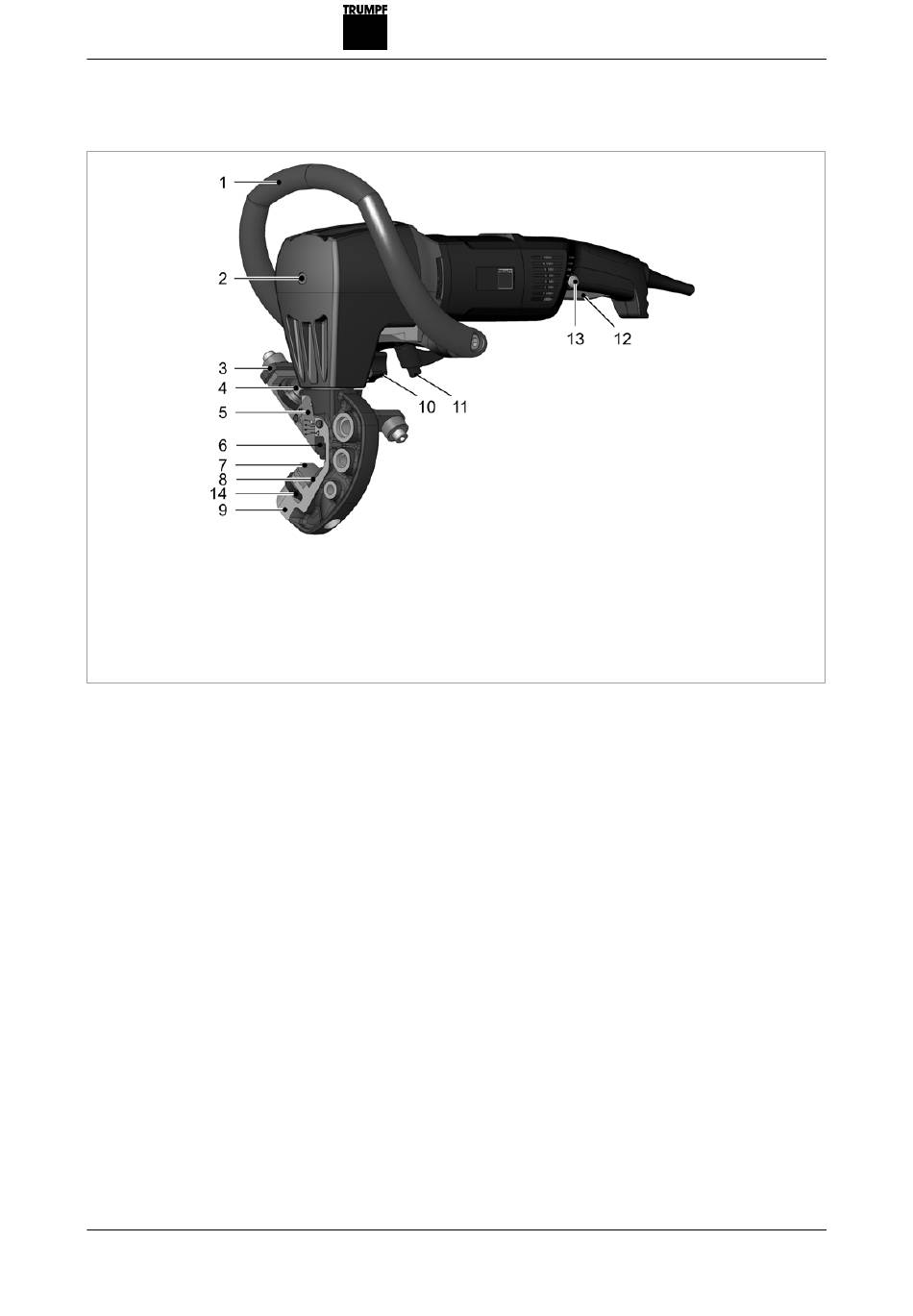

1 Bügelgriff (in 2 Position montier-
bar)
2 Exzenterwelle
3 Rollenhalter
4 Spiralkegelrad
5 Abstreifer
TruTool TKF 1100 (1A1)/ TruTool TKF 1101 (1A1)
6

Beschreibung

2. Beschreibung
6 Stoßstahlführung
7 Auflageplatte
8 Gegenhalter
9 Träger
10 Verriegelung für Träger
2.1 Bestimmungsgemäße Verwendung
Der TRUMPF Schweißkantenformer TruTool TKF 1100 (1A1)/
TruTool TKF 1101 (1A1) ist eine elektrisch betriebene Handma-
schine für folgende Anwendungen:
■ Vorbereitung aller bei der Gas- und elektrischen Schmelz-
schweißung üblichen K-, V-, X- und Y-förmigen Schweißfu-
gen mit verschiedenen, stufenlos einstellbaren Schrägungs-
winkeln und stufenlos einstellbaren Schrägungslängen.
■ Anschrägen von geraden und kurvenförmigen Kanten, sofern
der Mindestradius bei Innenkurven 40 mm beträgt.
■ Anschrägen von Kanten an ebenen und gekrümmten Werk-
stücken, insbesondere von Rohren, wenn der Innendurch-
messer mindestens 80 mm beträgt.
■ Anschrägen von Kanten in beiden Richtungen, wobei das
Anschrägen an jeder beliebigen Stelle der Blechkante begon-
nen und beendet werden kann.
11 Klemmhebel zur Befestigung
des Handgriffs
12 Ein-/Aus-Schalter
13 Entriegelungs-Sperrknopf
14 Spindelscheibe
E543DE_06
Fig. 39412
