Einstellarbeiten

3. Einstellarbeiten
3.1

Parallele Streifen schneiden

Parallelanschlag
Mit Hilfe des Parallelanschlags lassen sich parallele Streifen in der
Breite von 35-300mm anfertigen.
1. Messer-Lagerbolzen entfernen.
2. Parallelanschlag montieren.
Die Stange des Parallelanschlags übernimmt die Funktion der
Messerlagerung.
(siehe Tab. 8, S. 20)

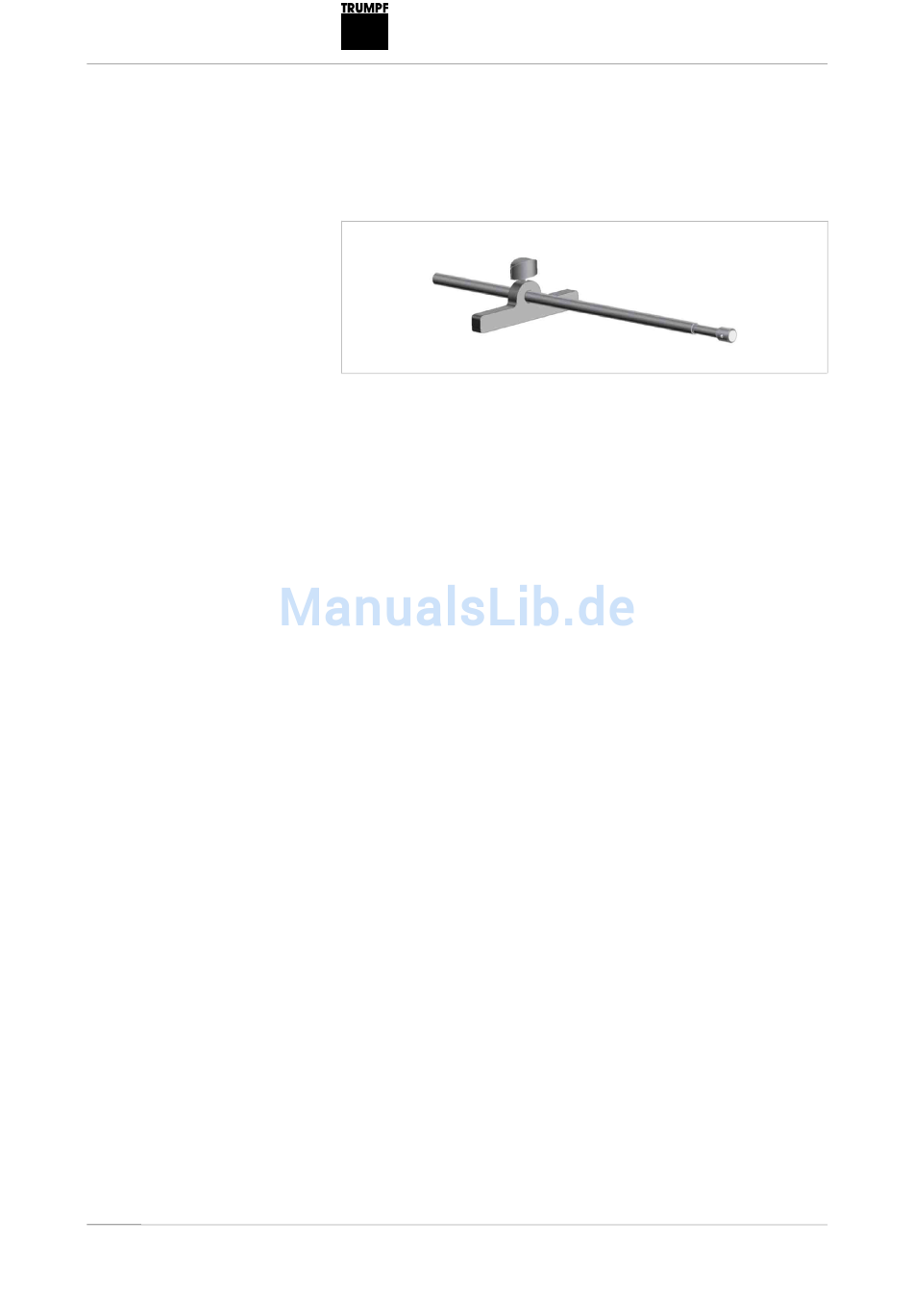

Fig. 17756
