2. Die Abzugshaube sollte in einer
Höhe von 65-75 cm über dem

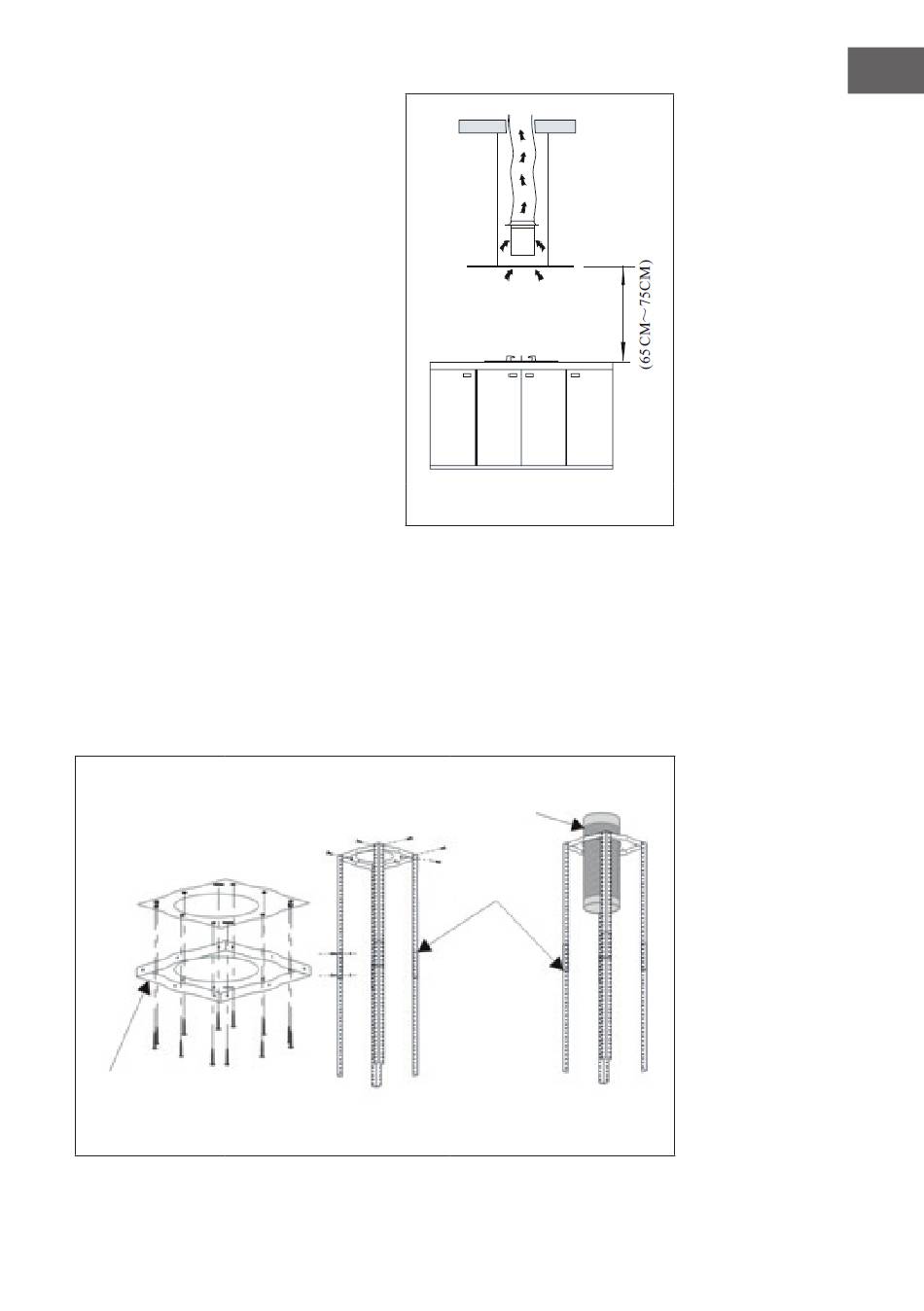

Kochfeld angebracht werden (siehe
Abbildung 1).
3. Die Decke muss mindestens 120 kg
tragen können und die Dicke der
Decke muss mindestens 30 mm
betragen. Bohren Sie ein rundes Loch
mit 170 mm Durchmesser in die Decke.
4. Bohren Sie, wie in der Abbildung 2 dargestellt, 12 Löcher entsprechend der
Maße der Aufhängeplatte in die Decke und befestigen Sie die Aufhängeplatte
mit 12 Schrauben (ST6x40) daran. Verwenden Sie 8 Schrauben (M4x10) und
Dichtungsmuttern (M4), um die Eisenwinkel an der Aufhängeplatte zu befestigen.
Nachdem Sie die Länge des Eisenwinkels ausgerechnet haben (siehe Abbildung
1), verwenden Sie 16 Schrauben (M4x10) und Dichtungsmuttern (M4)um jeweils
einen weiteren Eisenwinkel am Eisenwinkel zu befestigen. Die Winkel müssen sich
mindestens 10 cm überlappen!
Aufhängeplatte
Abbildung 1
Rohr
Eisenwinkel
Abbildung 2 Abbildung 3
