Klarstein HEKTOR Handbuch
Verwandte Anleitungen für Klarstein HEKTOR
Inhaltszusammenfassung für Klarstein HEKTOR

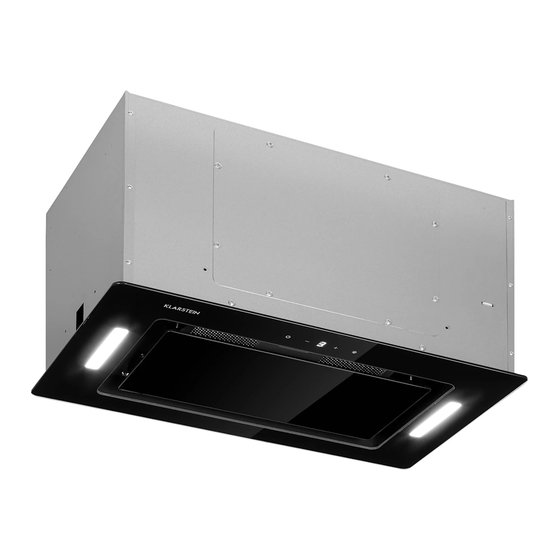

- Seite 1 HEKTOR Dunstabzugshaube Range Hood Campana extractora Hotte aspirante Cappa aspirante 10031695 10032862 www.klarstein.com...
-
Seite 3: Inhaltsverzeichnis
Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE • Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf. • Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen. - Seite 5 Wichtige Hinweise zum Abluftbetrieb WARNUNG Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird. Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie.
-
Seite 6: Installation
INSTALLATION Die Dunstabzugshaube sollte in einem Sägen Sie ein 500*275 mm Abstand von 65-75 cm (26-30 Zoll) großes Loch in die Unterseite des über der Kochfläche platziert werden, Hängeschranks. Achten Sie darauf, um eine optimale Wirkung zu erzielen. dass die Lochkante zum Schrankrand mindestens 35 mm Abstand hat. - Seite 7 Schieben Sie die Dunstabzugshaube in das Schrankgehäuse. Ziehen Sie die Schrauben von der Oberseite her fest. Hinweis für das Auslassloch im Schrankgehäuse: Der Luftauslass oben an der Abzugshaube ist um 35 mm versetzt, gemessen von der Mitte der Abzugshaube. So wechseln Sie die Lampen Lösen Sie die 4 Schrauben dem Schraubenzieher aus dem Glas, trennen Sie das Kabel und nehmen Sie das Glas ab.
-
Seite 8: Bedienung
BEDIENUNG Timer Licht Anzeige Geschwindigkeit Power (1) Gerät einschalten Sobald Sie das Gerät ans Stromnetz angeschlossen haben, geht die Hintergrundbeleuchtung der 4 Tasten an. Falls Sie keine der Tasten drücken, geht das Licht nach 30 Sekunden wieder aus und das Gerät wechselt in den Standby-Modus. (2) Licht einschalten Drücken Sie auf die LICHT-Taste, um das Licht einzuschalten. -
Seite 9: Reinigung Und Pflege
(5) Timer einstellen Drücken Sie während der Motor läuft auf die TIMER-Taste, um den Timer zu stellen. Die maximal einstellbare zeit beträgt 9 Minuten. Sobald der Timer läuft, zählt die Anzeige im Minutentakt bis 1 herunter (9 > 8 > 7 ... > 1). Sobald der Countdown abgelaufen ist, stoppt der Motor. -
Seite 10: Filterreinigung
FILTERREINIGUNG Hinweis: Schalten Sie das Gerät vor der Reinigung immer aus. Lösen Sie den Filter nicht aus dem Rahmen, andernfalls könnte er beschädigt werden. Falls Anschlüsse oder Kabel beschädigt sind, wenden Sie sich zur Reparatur an einen Fachbetrieb. Reinigung des Fettfilters Der Fettfilter kann von Hand gereinigt werden. - Seite 11 Installation eines Aktivkohlefilters (nicht im Lieferumfang enthalten) Aktivkohlefilter können zum Abscheiden von Gerüchen verwendet werden. Normalerweise sollte der Aktivkohlefilter je nach Kochgewohnheit nach drei oder sechs Monaten gewechselt werden. Der Einbau des Aktivkohlefilters erfolgt wie folgt: Aktivkohlefilter Fettfilter Metallstreifen Hinweis: Vergewissern Sie sich, dass der Filter fest verschlossen ist. Andernfalls würde es sich lösen und gefährlich werden.
-
Seite 12: Produktdatenblatt
PRODUKTDATENBLATT Angaben nach Verordnung (EU) Nr. 65/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10031695, 10032862 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 66.2 kWh/Jahr hood Energieeffizienzklasse fluiddynamische Effizienz 20.2 hood Klasse für die fluiddynamische Effizienz Beleuchtungseffizienz 28.1 Lux/W hood Beleuchtungseffizienzklasse... - Seite 13 Angaben nach Verordnung (EU) Nr. 66/2014 Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:201 1+A1 1:201 4+A12:2015 Artikelnummer 10031695, 10032862 Bezeichnung Symbol Wert Einheit Jährlicher Energieverbrauch 66.2 kWh/Jahr hood Zeitverlängerungsfaktor Fluiddynamische Effizienz 20.2 hood Energieeffizienzindex 72.9 hood Gemessener Luftvolumenstrom im 277.2 m³/h Bestpunkt Gemessener Luftdruck im Bestpunkt Maximaler Luftstrom...
-
Seite 14: Hinweise Zum Umweltschutz
HINWEISE ZUM UMWELTSCHUTZ • Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann. • Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
