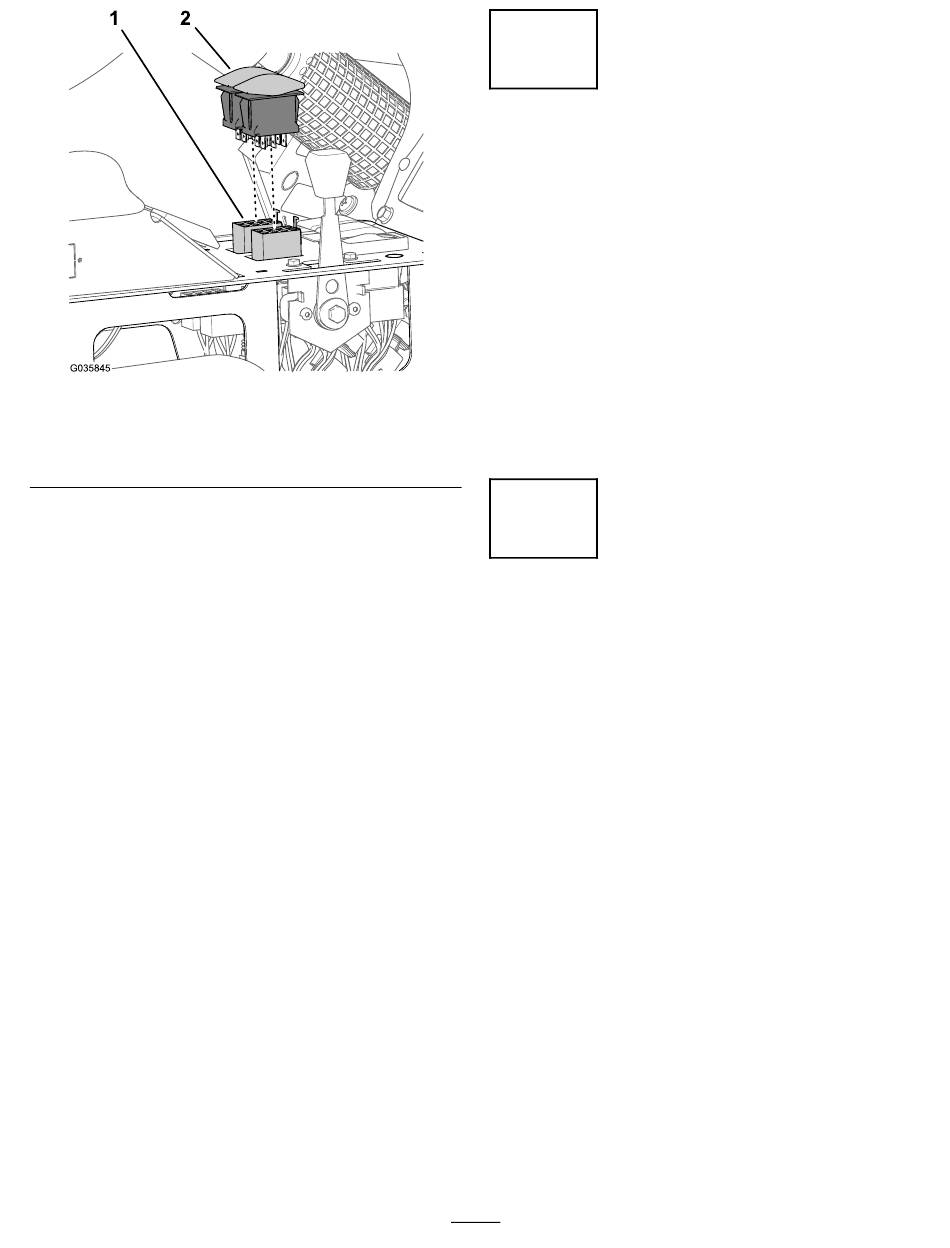

Bild 40
1. 8-Buchsen-Stecker
(Kabelbaum)
3. Schließen Sie die 8-Buchsen-Stecker
des Maschinenkabelbaums von den
Auslegerhubschaltern für den Steuerschaltkreis
des rechten und linken Auslegerhubs ab
40).
Hinweis:
Verlegen Sie die Stecker für den
Maschinenkabelbaum neben dem Kabelbaum.
4. Stecken Sie die Kippschalter in die
8-Buchsen-Stecker des Kabelbaums für das
Finishingkit für den Ultra Sonic Boom
Hinweis:
Stellen Sie sicher, dass der
Kabelbaumanschluss des Sonic Boom, der
mit L A
EFT CTUATOR
der linken Schalteröffnung in der mittleren
Konsolenplatte ausgefluchtet ist.
5. Setzen Sie den Schalter für das Anheben der
Ausleger in die Öffnungen in der mittleren
Konsolenplatte ein, bis die Schalter einrasten
(Bild 40).
6. Fluchten Sie die Löcher in der rechten
Abdeckung mit dem Rahmen der mittleren
Konsole aus (Bild
7. Befestigen Sie die seitliche Abdeckung mit den
fünf Bundkopfschrauben (¼" x ¾"), die Sie
in Schritt 1 entfernt haben, an der mittleren
Konsole (Bild 39).
2. Auslegerhub-
Schalter (8 Stifte,
Maschinenbestandteil)
(Bild
S beschriftet ist, mit
WITCH
39).
12
Abschließen der
Installation des
Nivellierungskit für den
Ultra Sonic Boom
Keine Teile werden benötigt
Verfahren
1. Schließen Sie das Minuskabel an die Batterie
an, siehe die Bedienungsanleitung für die
g035845
Maschine.
2. Drehen Sie für die Maschinen Multi Pro 1750
und Multi Pro 5800 die Sitze nach unten.
13
(Bild

Kalibrieren der Sonic Boom

Keine Teile werden benötigt
Verfahren
40).
Nach dem Aktivieren des Steuergerätprozessors
für die Kalibrierung haben Sie 20 Sekunden Zeit
die Sensoren an den Auslegern zu kalibrieren. Der
Abstand zwischen dem Sensor an jedem Ausleger
und dem Boden nach der Kalibrierungszeit von
20 Sekunden ist die eingestellte Auslegerhöhe in der
automatischen Betriebsart, bis Sie den Sensor neu
kalibrieren.
Hinweis:
Nicht abgedeckte Ausleger: Die
Standardeinstellung für die Höhe von der Düse
bis zum Boden ist 51 cm. Wenn Sie die im Werk
eingestellte Höhe eines Auslegers geändert haben
und wieder auf die Werkseinstellung zurückgehen
möchten, kalibrieren Sie den Ausleger, wenn der
Ausleger in der Gabel ist. Abgedeckte Ausleger:
Die Standardeinstellung für die Höhe von 51 cm gilt
nur für nicht abgedeckte Ausleger. Sie müssen die
Sensoren an nicht abgedeckten Auslegern kalibrieren.
1. Stellen Sie sicher, dass das Sprühfahrzeug
nicht in der Nähe von Bäumen, Gebäuden,
Fahrzeugen, Abfall und unterirdischen Leitungen
geparkt ist.
21
