Toro Multi Pro 1750 Betriebs- Und Installationsanweisungen Seite 20

Multi Pro WM Maschinen
1. Auslegerhub-
Schalter (8 Stifte,
Maschinenbestandteil)
2. Bundkopfschrauben
(¼" x ½")
3. Bedienfeld
2. Ziehen Sie die 8-Buchsen-Stecker
des Maschinenkabelbaums von den
Auslegerhubschaltern ab
Hinweis:
Wenn Sie zusätzlichen Abstand
benötigen, entfernen Sie die Schalter zum
Anheben des Auslegers von der Schalterplatte.
3. Stecken Sie die Kippschalter in die
8-Buchsen-Stecker des Kabelbaums für das
Finishingkit für den Ultra Sonic Boom
oder Bild 38).
Hinweis:
Stellen Sie sicher, dass der
Kabelbaumanschluss des Sonic Boom, der mit
L A S
EFT CTUATOR
linken Schalteröffnung in der Schalterplatte
ausgefluchtet ist.
4. Wenn Sie die Schalter von der Schalterplatte
entfernt haben, setzen Sie die Schalter für den
Auslegerhub in die Öffnungen in der mittleren
Konsolenplatte ein, bis die Schalter einrasten.
5. Fluchten Sie die Löcher in der Schalterplatte
mit dem Rahmen der Konsole aus
Bild 38).
6. Befestigen Sie die seitliche Abdeckung mit den
vier Bundkopfschrauben (¼" x ½")

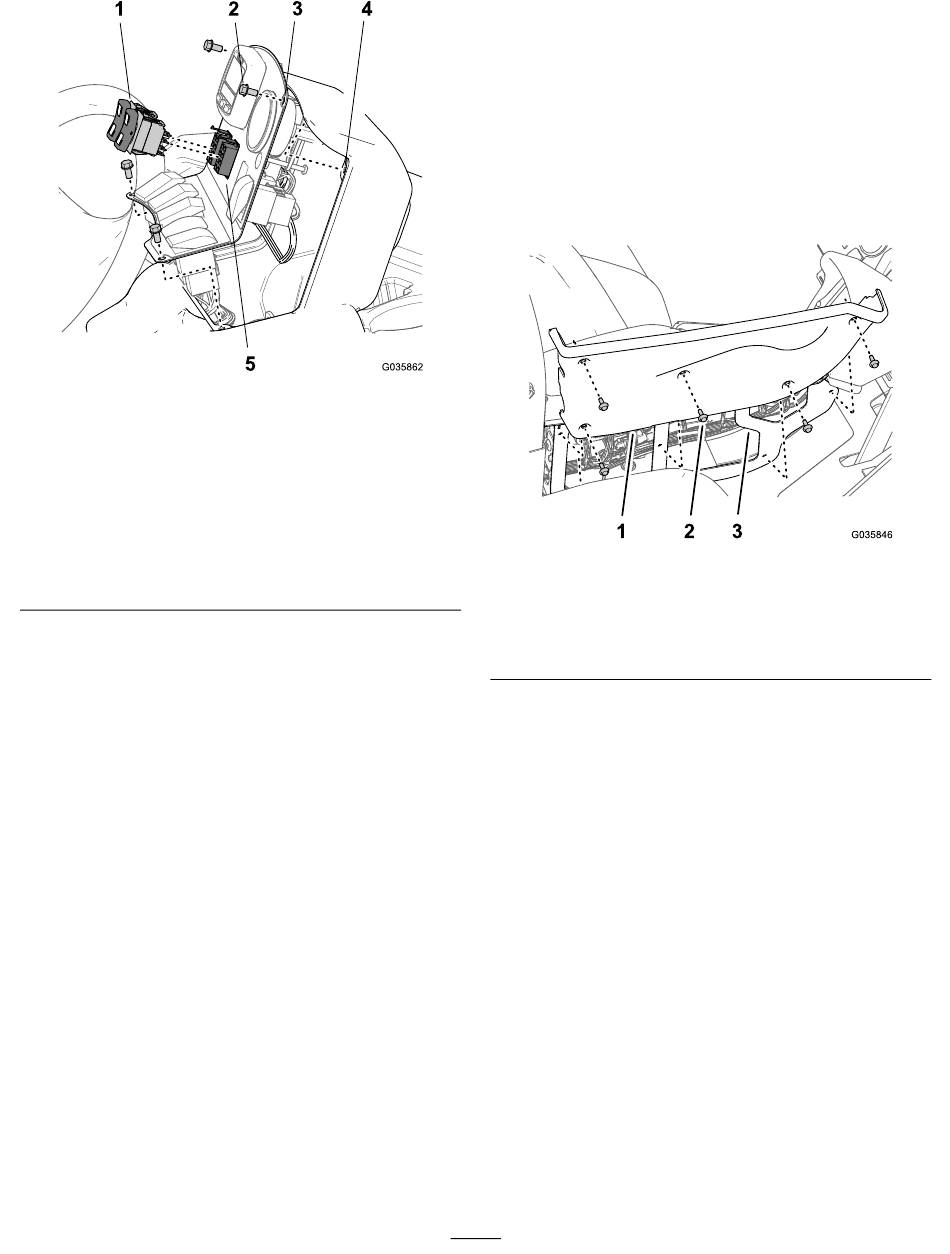

Bild 38
4. Konsole
5. 8-Buchsen-Stecker
(Kabelbaum für das
Finishingkit für den Ultra
Sonic Boom)
(Bild 37 oder Bild
(Bild 37
beschriftet ist, mit der
WITCH
(Bild 37
(Bild 37
Bild 38), die Sie in Schritt
der mittleren Konsole.
Anschließen der Schalters am
Kabelbaum
Multi Pro 5800 Maschinen
1. Entfernen Sie die fünf Bundkopfschrauben
(¼" x ¾"), mit denen die rechte Abdeckung an
der mittleren Konsole befestigt ist
g035862
1. Rechte Abdeckung
(mittlere Konsole)
2. Bundkopfschraube
(¼" x ¾")
38).
2. Entfernen Sie die Kippschalter für die rechten
und linken Bedienelemente für das Anheben
des Auslegers von der mittleren Konsolenplatte
(Bild 39).
oder
oder
20
1 entfernt haben, an
(Bild 39).
Bild 39
3. Rahmen (mittlere Konsole)
g035846
