Toro Multi Pro 1750 Betriebs- Und Installationsanweisungen Seite 17

1. Schraube (¼" x 1⅛")
2. Befestigungshalterung
4. Ziehen Sie die Muttern und Schrauben bis auf
1017-1243 N·cm an.
Anschließen des Kabelbaums am
elektronischen Steuergerät
Multi Pro 5800 Maschinen
1. Verlegen Sie den 50-Buchsen-Stecker des
Kabelbaums für den Sonic Boom wie folgt:
•
Maschinen bis Baujahr 2015: Der
Zweig des Kabelbaums mit dem
50-Buchsen-Stecker wird durch die
Öffnung im Unterteil des Bedienfelds verlegt,
die Sie in Schritt
Installationsanleitungen für das Finishingkit
für den Ultra Sonic Boom.
•
Maschinen ab Baujahr 2015: Der Zweig des
Kabelbaums mit dem 50-Buchsen-Stecker
wird durch die große Scheibe im
Unterteil des Bedienfelds verlegt, siehe
Installationsanleitungen für das Finishingkit
für den Ultra Sonic Boom.
2. Schließen Sie den 50-Buchsen-Stecker des
Sonic Boom-Kabelbaums am 50-Stift-Stecker
des elektrischen Steuergerät an und
befestigen Sie die Anschlüsse mit der
Innensechskantschraube

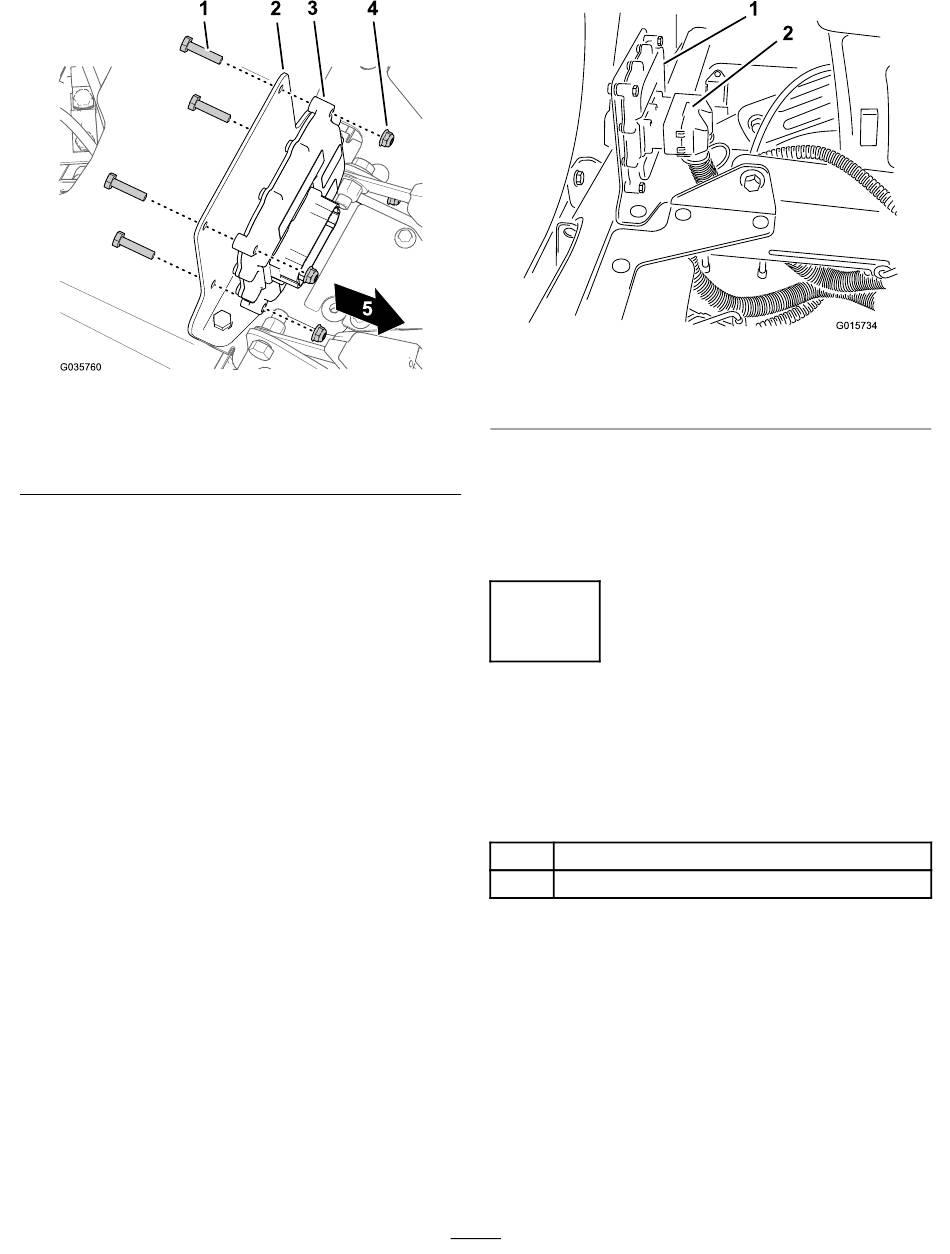

Bild 32
3. Elektronisches
Steuergerät
4. Sicherungsmutter (¼")
2 erstellt haben, siehe
(Bild 33).
g035760
1. Elektronisches
Steuergerät
Hinweis:
Steuergerät ist verkeilt und kann nur auf eine Art
und Weise angeschlossen werden.
3. Ziehen Sie die Innensechskantschrauben auf
ein Drehmoment von 2,7-3,2 N·m an.
10
Anschließen des
Kabelbaums und der
Schalter
Für diesen Arbeitsschritt erforderliche Teile:
1 Kippschalter (leuchtet auf)
12 Kabelbinder
Einbauen des Schalters für die
Betriebsart „Ultra Sonic"
Multi-Pro 1750 Maschinen
1. Entfernen Sie die vier Bundkopfschrauben
(¼" x ½") (falls vorhanden), mit denen die
Abdeckung des Bedienfelds oben an der
Konsole befestigt ist, wie in
17
Bild 33
2. Pol
Der elektrische Anschluss für das
Bild 34
g015734
abgebildet.
