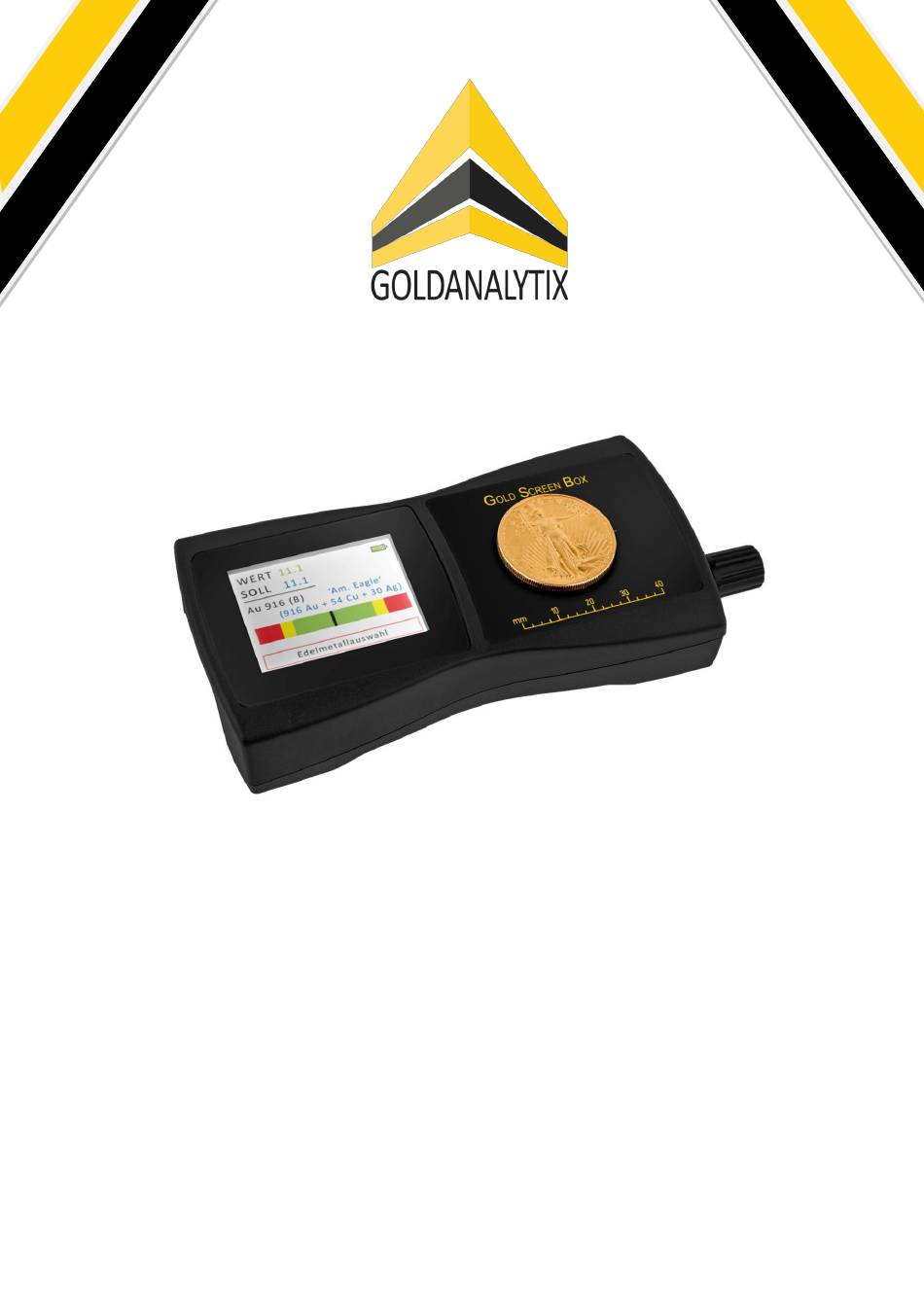

- Seite 1 CREEN Bedienungsanleitung...
- Seite 2 November 2020, Rev. 2, 11/20 © 2020 MARAWE GmbH & Co. KG, Alle Rechte vorbehalten. Gedruckt in der EU. Sämtliche Produktnamen sind Warenzeichen der betreffenden Firmen.
-
Seite 3: Inhaltsverzeichnis
Starten des Geräts und Durchführung der Messung ..............5 Ergebnisauswertung und Interpretation ................... 9 Wichtige Hinweise zum Messen mit der GoldScreenBox ............12 10. Sonderfall kleine Münzen und Barren ..................15 11. A1. Leitwertübersicht der üblichen Legierungen bei Anlage-Edelmetallen ......21 12. -
Seite 4: Über Goldanalytix / Kontakt
1. Über Goldanalytix / Kontakt Goldanalytix, gegründet im Jahr 2010, ist der führende Anbieter für Edelmetallprüfmethoden in Deutschland. In unserem Team arbeiten wir für Sie an der Entwicklung von sicheren und zuverlässigen Prüfmethoden für Edelmetalle aller Art. Die Produktentwicklung und Fertigung der GoldScreenBox erfolgt dabei vollständig in Regensburg/Deutschland. -
Seite 5: Lieferumfang
Das induktive Prüfverfahren benutzt elektromagnetische Wechselfelder, deren Eindringtiefe in Abhängigkeit zur Messfrequenz und der elektrischen Leitfähigkeit des Prüfobjekts stehen. Bei der GoldScreenBox wurde die Messfrequenz so gewählt, dass die bei Fälschungen üblicherweise chemisch oder galvanisch aufgebrachten Metallschichten komplett durchdrungen werden. Die Eindringtiefe hängt von der Leitfähigkeit des Prüfobjekts ab und beträgt ca. -
Seite 6: Sicherheitshinweise Zur Optimalen Messumgebung
Beachten Sie bei der Durchführung Ihrer Messungen bitte folgende Hinweise: Verwenden Sie nur das mitgelieferte Ladegerät. Minderwertige Produkte können zu Fehlmessungen, Schädigung des Akkus oder der internen Elektronik der GoldScreenBox führen. Setzen Sie das Testgerät nie in der Nähe von explosiven Gasen, Dämpfen, Staub oder in nasser Umgebung ein. -
Seite 7: Bedienung Und Anzeigeelemente
6. Bedienung und Anzeigeelemente ④ ⑤ ⑤ ⑥ ② ⑦ ③ ① Beschreibung ① LCD-Farbdisplay ② Sensorfeld / Messkreis (Ø 20 mm) Drehknopf zur Steuerung und Bedienung des ③ Auswahlmenüs ④ Buchse für Netzbetrieb / Laden des Akku ⑤ Anzeige über Ladezustand des Akkus. Anzeige über das Messergebnis (grüner, gelber und ⑥... - Seite 8 ändern, erscheint der Sprachauswahl- Modus. Wählen Sie mit dem Drehknopf die gewünschte Sprache aus. Danach gelangen Sie automatisch ins Menü zurück. Auf Anfrage können wir Ihnen die GoldScreenBox übrigens auch in weiteren Sprachen zur Verfügung stellen. Wenn Sie einen Gegenstand auf Echtheit prüfen möchten wählen Sie im Menü...
- Seite 9 Ihrem Objekt beispielsweise um Au 999 handelt, die GoldScreenBox aber einen deutlich von 45.0 MS/m abweichenden Wert ausgibt] oder eine Messumgebung deutlich erhöhter Temperatur sein), gelangen Sie über das Hauptmenü und die Auswahl „Kalibrierung“ dorthin. Zusammen mit der GoldScreenBox haben Sie ein für Ihr Gerät...
- Seite 10 Kalibrierung wird unten links die Meldung „OK“ ausgegeben. Beachten Sie bitte, dass alle Sollwerte in der GoldScreenBox für eine Temperatur von 20 °C gelten (siehe auch „Wichtige Hinweise“ weiter unten in dieser Anleitung). Sollten Sie also zum Beispiel im Sommer bei 30 °C messen, empfiehlt es sich das Gerät auf die dann auch...
-
Seite 11: Ergebnisauswertung Und Interpretation
WICHTIG: Dies allein ist natürlich noch keine Garantie, dass keine Fälschung vorliegt. Die GoldScreenBox ist ein eindringendes Wirbelstrommessgerät und kein alleinstehender Fälschungsdetektor. Denn eine Legierung, die z.B. den gleichen elektrischen Leitwert wie Gold besitzt ist definitiv herstellbar (z.B. Kupfer mit geringem Anteil Silber), allerdings sind in einem derartigen Fall auch die Abmessungen bzw. - Seite 12 Absolute Gewissheit, v.a. zur exakten Zusammensetzung, liefert nur eine zerstörende, vollständige chemische Analyse. Lassen Sie sich von diesen Hinweisen aber nun bitte nicht abschrecken – die GoldScreenBox erkennt zuverlässig sehr viele der aktuell bekannten Fälschungen von Anlage-Edelmetallen. Beispielsweise werden die aktuell häufigen und sehr gut gefälschten ¼, ½ und 1 Unzen Wolframbarren und -münzen eindeutig erkannt.
- Seite 13 GRÜNER BEREICH Liegt der Messwert im grünen Bereich (der schwarz-weiße Cursor befindet sich vor dem grünen Hintergrund bzw. „WERT“ ist grün), wissen Sie, dass das Material bis zur jeweiligen Eindringtiefe im Sollbereich des echten Edelmetalls liegt. Dies schließt in der Regel Fremdmetallkerne (sofern diese nicht dieselbe Leitfähigkeit besitzen (s.o.) oder zu tief versteckt liegen (siehe Eindringtiefen) zuverlässig aus.
-
Seite 14: Wichtige Hinweise Zum Messen Mit Der Goldscreenbox
Das heißt, beim Vreneli des Jahrgangs 1922 kann man sicher sagen, dass hier bei manchen Münzen unsauber geprägt wurde bzw. die Zusatzstoffe zum Gold nicht nur reines Kupfer waren. Da die GoldScreenBox ein sehr präzises Wirbelstrommessgerät ist, werden derartige Verunreinigungen natürlich auch erkannt und führen dann zu niedrigeren Leitwerten (Eisen... - Seite 15 Sie das Testobjekt nochmal ab und warten vor dem nächsten Auflegen ein paar Sekunden länger. Eindringtiefe der GoldScreenBox: Je nach Leitfähigkeit des Materials dringt die GoldScreenBox unterschiedlich weit in die jeweiligen Edelmetalle ein. Bei hoch-leitenden Materialien wie Silber dringt das Gerät weniger weit ein als bei Metallen aus dem mittleren Bereich (Gold 999 oder...
- Seite 16 Messung nicht zu lange in der Hand zu halten, da diese sonst zu warm sind und die Messergebnisse verfälscht sein könnten. Die GoldScreenBox ist ein gutes Hilfsmittel zur Ermittlung des Leitwertes von Metallen & der Auswahl echter Edelmetalle - allerdings sind Sie für Ihre Transaktionen final selbst verantwortlich.
-
Seite 17: Sonderfall Kleine Münzen Und Barren
16 mm 1,2 mm Legen wir nun die 1-Unzen Münze auf den 20 mm breiten Messkreis der Goldscreenbox ergibt sich nahezu der Standardreferenz-Leitwert von Reingold bei 20 °C [45,0 MS/m]. Dies ist logisch, da die 37 mm breite Münze den Messkreis vollständig bedeckt. Wie verhält sich nun die 16 mm breite 1/10 Unze Münze? Hier erhalten wir einen Wert von circa 41 MS/m! Wie kann dies sein? - Seite 18 1.) 1/10 Au 999 Unsere Messungen mit verschiedenen 1/10 Unzen Münzen haben beispielsweise ergeben, dass der Sollwert für 1/10 Unzen Reingold rund um 41 MS/m liegt. Dies bedeutet, sofern die Münzen einen Durchmesser von 16 bis ca. 16,9 mm haben ist der Sollwert bei circa 41 MS/m. Ganz wichtig: Dennoch ist der Wert natürlich materialspezifisch bezogen auf die jeweilige Größe –ein ebenso kleines Stück von z.B.
- Seite 19 In der folgenden Tabelle können Sie die Abmessungen und die von uns erhaltenen Messwerte der gängigsten 1/10 Unzen Münzen einsehen. Feingehalt Leitwert Name Durchmesser Dicke Gewicht Messmodus [‰] [MS/m] Lunar II (ab 2008) 17,1 3,11 43,5 Au 999 Panda 17,39 1,05 3,11 44,8...
- Seite 20 Münzen sind allerdings gut detektierbar. Sehen Sie hierzu im Folgenden die Tabelle der verschiedenen von uns gemessenen Objekte – man darf mit hoher Sicherheit davon ausgehen, dass 900er-Münzen ähnlicher Abmessungen und Gewichte auch entsprechendes Verhalten auf der GoldScreenBox zeigen sollten. Feingehalt Durchmesser...
- Seite 21 Messung von Barren der Größen 1 g, 2g, 2,5 g und 5 Gramm Ähnlich wie für Münzen gelten die bisherigen Informationen und Einschränkungen auch für Barren. Sind diese in ihren Abmessungen so klein, dass die Messeinheit nicht ganz bedeckt wird, ergeben sich andere, neue Referenzwerte.
- Seite 22 WICHTIGER HINWEIS: Durch den veränderten Sollbereich fallen manche Materialien in den Sollwertbereich, die eigentlich als klare Fälschungen identifiziert würden. So können bestimmte Messingsorten ebenso im Messwertbereich von ca. 14,5 MS/m liegen. Daher gilt umso mehr unser immer wieder dringend geratener Grundsatz: Verlassen Sie sich niemals nur auf eine einzige Messmethode! Beispielsweise ist es immer ratsam auch noch die korrekten Abmessungen und das Gewicht oder die Dichte zu bestimmen.
-
Seite 23: A1. Leitwertübersicht Der Üblichen Legierungen Bei Anlage-Edelmetallen
A1. Leitwertübersicht der üblichen Legierungen bei Anlage-Edelmetallen Edelmetallselektion Seite 1: Leitfähigkeit Feingehalt Dichte Bezeichnung [MS/m] [‰] [g/cm Gold 999 45,0 999,9 19,25 Gold 986 26,5 19,0 Gold 916 (A) / 22 Karat 17,55 Gold 916 (B) / 22 Karat 11,1 17,8 Gold 916 (C) / 22 Karat 11,8... - Seite 24 Edelmetallselektion Seite 2: Leitfähigkeit Feingehalt Dichte Bezeichnung [MS/m] [‰] [g/cm 1/10 Gold 999 41,0 999,9 19,25 1/10 Gold 916 (A) 17,55 1/10 Gold 916 (B) 10,9 17,8 5 g Goldbarren 999 40,8 999,9 19,25 2 g/2,5 g Goldbarren 999 31,5 999,9 19,25 1 g Goldbarren 999...
-
Seite 25: A2. Leitwertübersicht Weiterer Edelmetalllegierungen Und Metalle
A2. Leitwertübersicht weiterer Edelmetalllegierungen und Metalle elektr. elektr. Stempel Leitfähigkeit Fremdmetall Leitfähigkeit [MS/m] [MS/m] Gelbgoldlegierungen Kupfer (rein) (Gold+Silber) 999,9/24K Kupferlegierungen 41-57 16,3 Aluminium (rein) 36,5 750/18K Messing (siehe Tab. 5) 13-33 585/14K Magnesium 333/8K Molybdän Rotgoldlegierungen Aluminiumlegierungen 15,9-30,5 (Kupfer-Gold) (siehe Tab. 5) 26,5 Wolfram (rein) ca. -
Seite 26: Weitere Geräte Von Goldanalytix
Werte einspeichern – perfekt für Münzsammler und Numismatiker. www.gold-analytix.de/GoldScreenCard-muenztester Dichtewaage - DensityScreenScale Die Goldanalytix Dichtewaage ist die hervorragende Lösung, um Edelmetallgegenstände verschiedener Größen auf deren Echtheit zu prüfen. So unterscheidet sich z.B. ein vergoldeter Messingbarren in der Dichte von reinem Gold. - Seite 27 Notizen:...
