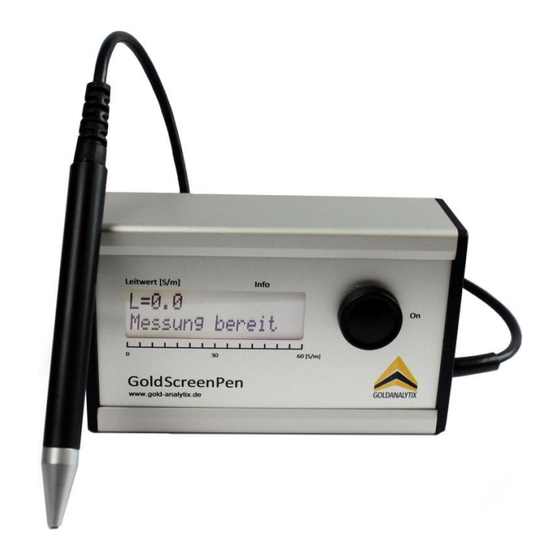

GOLDANALYTIX GOLDSCREENPEN Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für GOLDSCREENPEN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
G
S
P
OLD
CREEN
EN
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GOLDANALYTIX GOLDSCREENPEN

Inhaltszusammenfassung für GOLDANALYTIX GOLDSCREENPEN

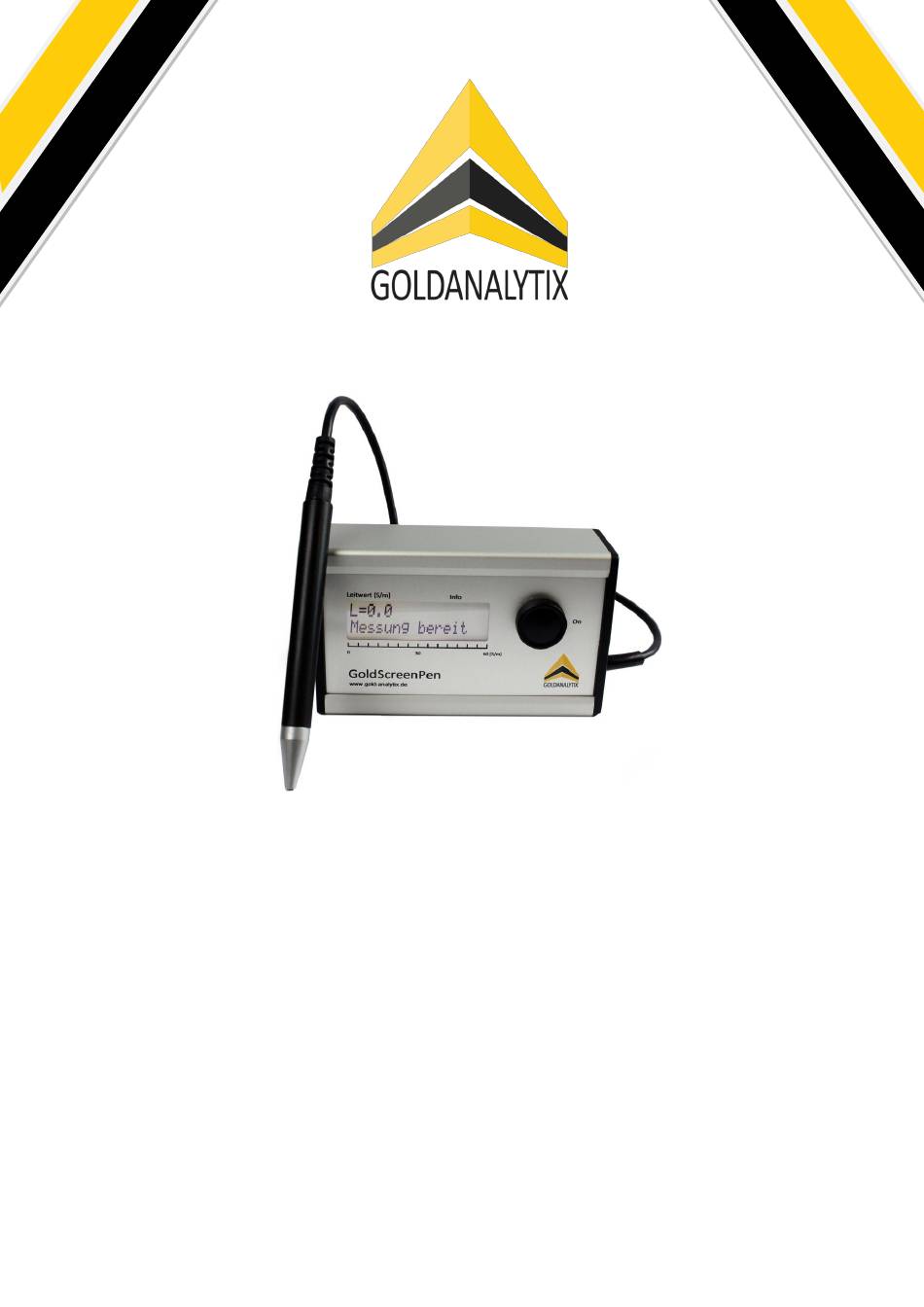

  • Seite 1 CREEN Bedienungsanleitung...
  • Seite 2 Juli 2020, Rev. 1, 07/20 © 2020 MARAWE GmbH & Co. KG, Alle Rechte vorbehalten. Gedruckt in der EU. Sämtliche Produktnamen sind Warenzeichen der betreffenden Firmen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Über Goldanalytix / Kontakt ....................... 2 2. Einführung ............................. 2 3. Lieferumfang ............................3 4. Messprinzip ............................3 5. Sicherheitshinweise zur optimalen Messumgebung ..............4 6. Bedienung und Anzeigeelemente ...................... 5 7. Starten des Geräts und Durchführung der Messung ..............

  • Seite 4: Über Goldanalytix / Kontakt

    Einschränkungen auch zur Bestimmung von Schmuck und unedler Metalle geeignet. Der Goldanalytix GoldScreenPen ermöglicht eine schnelle und eindeutige Aussage innerhalb von Sekunden. Eine Interpretation der Ergebnisse ist nicht mehr notwendig. Das Messprinzip beruht auf einem berührungslosen, induktiven Verfahren, das die elektrische Leitfähigkeit des Prüfkörpers nicht nur an der Oberfläche, sondern auch bis in eine Tiefe von 500 µm misst.

  • Seite 5: Lieferumfang

    Goldanalytix in Verbindung (Kontaktdaten siehe S. 2). 4. Messprinzip Der GoldScreenPen nutzt die elektrische Leitfähigkeit als Messprinzip. Jedes Metall weist einen charakteristischen Leitwert auf, wodurch Bestimmung, ob es sich um eine Fälschung handelt, erst ermöglicht wird. Die oftmals aufgrund der ähnlichen Dichten für Fälschungen verwendeten Metalle wie Wolfram, Blei oder Tantal unterscheiden sich zum Teil deutlich in ihren Leitwerten von den Edelmetallen oder den Goldlegierungen.

  • Seite 6: Sicherheitshinweise Zur Optimalen Messumgebung

    5. Sicherheitshinweise zur optimalen Messumgebung Innerhalb des robusten Gehäuses des GoldScreenPens befinden sich die hochsensible Sensorik und die Auswerteelektronik. Deshalb beachten Sie bei der Durchführung Ihrer Messungen bitte folgende Hinweise:  Verwenden Sie nur das mitgelieferte Mini-USB Adapterkabel. Minderwertige Produkte können zu Fehlmessungen oder Schädigung der internen Elektronik des GoldScreenPens führen.

  • Seite 7: Bedienung Und Anzeigeelemente

    6. Bedienung und Anzeigeelemente Leitwert [MS/m] Leitwert [MS/m] Leitwert [MS/m] Leitwert [MS/m] Leitwert [MS/m] Abbildung 1 - Übersicht der Bedienelemente und Anzeigemodi Beschreibung ① Miniatur-Sensorspitze ② Einschalt-Taste ③ LCD-Display mit Leitwertanzeige ④ Ausgabe von Metall-Info Leitwertskala 0 – 62 MS/m, stellt den Leitwert grafisch ⑤...

  • Seite 8: Starten Des Geräts Und Durchführung Der Messung

    Zum Einschalten des Geräts drücken Sie bitte kurz die Einschalt-Taste ②. Das Display zeigt nach kurzer Verzögerung, bedingt durch eine Autokalibrierung, dass Ihr GoldScreenPen für die Messung bereit ist (⑥). Bitte achten Sie beim Startvorgang darauf, dass sich kein Metallobjekt in der Nähe der Messspitze befindet.
  • Seite 9  Unterscheidung von Spezialstählen  und vieles mehr Den vom GoldScreenPen ermittelten Leitwert in MS/m vergleichen Sie mit den Leitwerttabellen im Anhang dieser Anleitung (siehe Tabellen 2-5, S. 10 ff.). Sollten Sie beispielsweise eine Fälschung einer Reingold-Münze oder eines –Barrens vor sich haben, erkennen Sie dies sehr schnell und einfach daran, dass Ihnen das Gerät nicht den charakteristischen Wert von etwa...
  • Seite 10 ähnliche Dichte wie Silber aufweisen (z.B. Blei/Zinn [3-6 MS/m] oder Molybdän- Legierungen [ca. 19 MS/m]). Diese Metalle sind im Vergleich zu Silber sehr günstig und leicht zu verarbeiten. Der Leitwert unterscheidet sich dennoch sehr deutlich, was mit dem GoldScreenPen nachgewiesen werden kann.
  • Seite 11 Entscheidend für eine erfolgreiche Prüfung ist also eine zusätzliche Bestimmung der Dichte des Prüfobjekts durch Messung von Geometrie und Gewicht oder durch das archimedische Prinzip wie es z.B. bei der Goldanalytix Dichtewaage angewendet wird. Die Dichten der genannten Fremdmetalle bzw. deren Legierungen unterscheiden sich immer deutlich von der sehr hohen Dichte von Gold.

  • Seite 12: A1. Leitwertübersicht Der Üblichen Legierungen Bei Anlage-Edelmetallen

    8. A1. Leitwertübersicht der üblichen Legierungen bei Anlage-Edelmetallen Leitfähigkeit Feingehalt Dichte Bezeichnung [MS/m] [‰] [g/cm Gold 999 999,9 19,25 Gold 986 26,5 19,0 Gold 916 (A) / 22 Karat 17,55 Gold 916 (B) / 22 Karat 11,1 17,8 Gold 900 17,8 Silber 999 61,0...

  • Seite 13: A2. Leitwertübersicht Der Üblichen Legierungen Bei Schmuck-Edelmetallen

    9. A2. Leitwertübersicht der üblichen Legierungen bei Schmuck-Edelmetallen Beachten Sie, dass die folgende Tabelle nur Werte für Standardlegierungen liefert und nicht den gesamten Bereich von Schmucklegierungen abdeckt! elektr. elektr. Stempel Leitfähigkeit Fremdmetall Leitfähigkeit [MS/m] [MS/m] Gelbgoldlegierungen Kupfer (rein) 999/24K Kupferlegierungen 41-57 11,8 Aluminium (rein)
  • Seite 14 Bitte beachten Sie: 1. Rotgoldlegierungen lassen sich gut voneinander unterscheiden, wenn (wie bei den Münzen der Fall) wirklich reine Rotgoldlegierungen vorliegen (d.h. Kupfer und Gold in verschiedenen Verhältnissen, z.B. im Falle von 333 Rotgold: 33% Gold und 67% Kupfer). Dann gelten die genannten Sollwerte bei 20 °C.

  • Seite 15: Weitere Geräte Von Goldanalytix

    Datenbank, die mit der Software geliefert wird, können Sie zu den Werten der meistverbreiteten Münzen auch eigene selbst gemessene Werte einspeichern – perfekt für Münzsammler und Numismatiker. www.gold-analytix.de/GoldScreenCard-muenztester Dichtewaage Die Goldanalytix Dichtewaage ist die hervorragende Lösung, um Edelmetallgegenstände verschiedener Größen auf deren Echtheit prüfen. unterscheidet sich z.B.
  • Seite 16 Goldanalytix ist eine eingetragene Marke der MARAWE GmbH & Co. KG Donaustaufer Str. 378, Gebäude 64 93055 Regensburg Amtsgericht – Registergericht – Regensburg HRA 9148, Sitz: Regensburg Persönlich haftende Gesellschafterin: MARAWE Verwaltungs GmbH, Sitz: Regensburg Amtsgericht Regensburg HRB 14591 Geschäftsführer: Dr. Jonas Mark, Dr. Peter Raster, Dr. Stefan Weiß...
