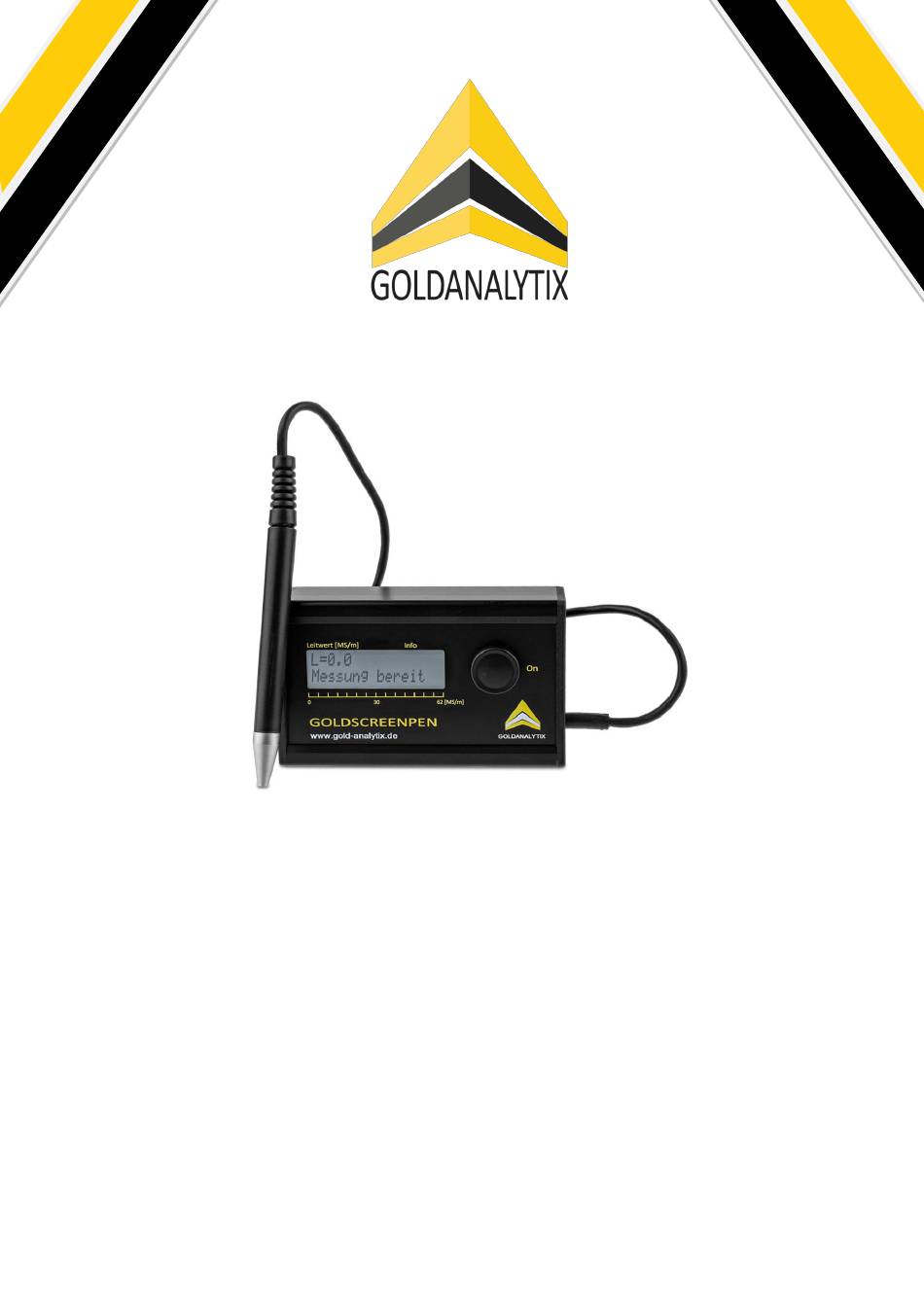

Seite 1 CREEN Bedienungsanleitung Instruction Manual...
Seite 2 Juli 2022, Rev. 1, 07/22 © 2022 MARAWE GmbH & Co. KG, Alle Rechte vorbehalten. Gedruckt in der EU. Sämtliche Produktnamen sind Warenzeichen der betreffenden Firmen. July 2022, Rev 1, 07/22 © 2022 MARAWE GmbH & Co. KG, All rights reserved. Printed in the EU. All product names in this manual are trademarks of the respective holders.
Seite 3: Inhaltsverzeichnis
19. Starting the Device and Performing a Measurement .............. 23 20. Evaluation and Interpretation of the Results ................25 21. Important Hints for Measuring with the GoldScreenPen ............27 22. A1. Overview of Conductance of Common Alloys of Precious Metal Bullions ......30 23.
Seite 4: Deutsch/German
A. Deutsch/German...
Seite 5: Über Goldanalytix / Kontakt
1. Über Goldanalytix / Kontakt Goldanalytix, gegründet im Jahr 2012, ist der führende Anbieter für Edelmetallprüfmethoden in Deutschland. In unserem Team arbeiten wir für Sie an der Entwicklung von sicheren und zuverlässigen Prüfmethoden für Edelmetalle aller Art. Die Produktentwicklung sowie die Fertigung des GoldScreenPens erfolgen dabei vollständig in Regensburg/Deutschland.
Seite 6: Lieferumfang
Goldanalytix in Verbindung (Kontaktdaten siehe S. 2). 4. Messprinzip Der GoldScreenPen verwendet die Wirbelstrommessung als Messmethode. Jedes Metall weist einen charakteristischen Leitwert auf (Einheit: Megasiemens pro Meter [MS/m]), wodurch die Bestimmung, ob es sich um ein echtes Objekt, eine Fälschung oder auch eine Unterlegierung handelt, erst ermöglicht wird.
Seite 7: Sicherheitshinweise Zur Optimalen Messumgebung
5. Sicherheitshinweise zur optimalen Messumgebung Beachten Sie bei der Durchführung Ihrer Messungen bitte folgende Hinweise:  Verwenden Sie nur das mitgelieferte Ladegerät (Ladezeit circa 4 Stunden bei leerem Akku, es wird kein Ladesymbol während des Ladevorgangs angezeigt). Minderwertige Produkte können zu Fehlmessungen, Schädigung des Akkus oder der internen Elektronik des GoldScreenPens führen.
Seite 8: Bedienung Und Anzeigeelemente
6. Bedienung und Anzeigeelemente Abbildung 1 - Übersicht der Bedienelemente und Anzeigemodi Beschreibung ① Miniatur-Sensorspitze ② Einschalt-Taste ③ LCD-Display mit Leitwertanzeige Leitwertskala 0 – 62 MS/m, stellt den Leitwert grafisch ④ dar. Keine direkte Aussage zur Echtheit des Prüfobjekts. Anzeige „Messung bereit“ oder „Bereit“: ⑤...
Seite 9: Starten Des Geräts Und Durchführung Der Messung
Zum Einschalten des Geräts drücken Sie bitte kurz die Einschalt-Taste ②. Das Display zeigt nach kurzer Verzögerung, bedingt durch eine Autokalibrierung, dass Ihr GoldScreenPen für die Messung bereit ist (⑤). Bitte achten Sie beim Startvorgang darauf, dass sich kein Metallobjekt in der Nähe der Messspitze befindet.
Seite 10 Bedingungen für optimale Messergebnisse (siehe Abbildung 2):  Das Gerät kann den Leitwert auch durch dünne Blister und Folien (max. 0,25 mm Dicke) bestimmen. Die Messgenauigkeit nimmt dabei allerdings ab. Die besten Ergebnisse erzielen Sie, wenn die Prüfspitze direkt auf dem Prüfkörper aufliegt. ...
Seite 11: Ergebnisauswertung Und Interpretation
8. Ergebnisauswertung und Interpretation Im Folgenden finden Sie Hinweise zur Interpretation des ermittelten Leitwertes. Der GoldScreenPen misst nur die elektrische Leitfähigkeit. Deshalb empfehlen wir im Zweifelsfall die Zuhilfenahme einer Leitwert-Referenztabelle (siehe im Anhang dieser Anleitung) sowie eine Prüfung der Dichte (Abmessungen & Gewicht). Folgende Faktoren können den Leitwert allerdings auch verfälschen:...
Seite 12 Absolute Gewissheit, v.a. zur exakten Zusammensetzung, liefert nur eine zerstörende, chemische Analyse. Lassen Sie sich von diesen Hinweisen aber nun bitte nicht abschrecken – der GoldScreenPen erkennt zuverlässig sehr viele der aktuell bekannten Fälschungen von Anlage-Edelmetallen, wenn Sie die Leitwerte vergleichen. Beispielsweise werden die aktuell häufigen und sehr gut gefälschten ¼, ½...
Seite 13: Wichtige Hinweise Zum Messen Mit Dem Goldscreensensor
Allerdings könnte es natürlich gerade bei solch großen Objekten sein, dass die Fälscher viel dickere Edelmetallschichten um den Fremdmetallkern aufbringen. Dann wird selbstverständlich auch der GoldScreenPen keine brauchbare Aussage mehr liefern. Bei „kleineren“ Objekten ist die Eindringtiefe ausreichend hoch, um Fälschungen zu erkennen– bei größeren (von 1 Unze, je nach Geometrie) müssten die Fälscher schon sehr viel Edelmetall...
Seite 14 Röntgenfluoreszenzanalyse feststellbar. Das heißt, beim Vreneli des Jahrgangs 1922 kann man sicher sagen, dass hier bei manchen Münzen unsauber geprägt wurde bzw. die Zusatzstoffe zum Gold nicht nur reines Kupfer waren. Da der GoldScreenPen ein sehr präzises Wirbelstrommessgerät ist, werden derartige Verunreinigungen natürlich auch erkannt und führen dann zu niedrigeren Leitwerten (Eisen senkt den Leitwert in derartigen Legierungen...
Seite 15 Barren vor der Messung nicht zu lange in der Hand zu halten, da diese sonst zu warm sind und die Messergebnisse verfälscht sein könnten. Der GoldScreenPen ist ein gutes Hilfsmittel zur Ermittlung des Leitwertes von Metallen & der Auswahl echter Edelmetalle - allerdings sind Sie für Ihre Transaktionen final selbst verantwortlich.
Seite 16: A1. Leitwertübersicht Der Üblichen Legierungen Bei Anlage-Edelmetallen
A1. Leitwertübersicht der üblichen Legierungen bei Anlage-Edelmetallen Soll- Toleranz- Feingehalt Dichte Bezeichnung Leitfähigkeit Bereich [‰] [g/cm [MS/m] Leitfähigkeit Gold 999 44,7 43,5-48,4 999/999,9 19,3 Gold 995 35,2 34-36,5 19,2 Gold 986 25,5 25-29 19,0 Gold 916 (A) 9,5-10 17,5 Gold 916 (B) 11,1 10,8-11,4 17,8...
Seite 17: A2. Leitwertübersicht Weiterer Edelmetalle Und Fremdmetall(Legierungen)
A2. Leitwertübersicht weiterer Edelmetalle und Fremdmetall(legierungen) elektr. Dichte Edelmetalle Leitfähigkeit [g/cm³] [MS/m] Platin 999 21,45 Palladium 999 11,99 Osmium 10,9 22,59 Ruthenium ca. 14,1 12,37 Rhodium gesintert 18,5 12,38 Iridium ca. 19,7 22,56 elektr. Dichte Fremdmetalle und - Leitfähigkeit legierungen [g/cm³] [MS/m] Kupfer (rein)
Seite 18: Weitere Geräte Von Goldanalytix
Weitere Geräte von Goldanalytix GoldScreenSensor Der GoldScreenSensor ermöglicht es Ihnen einfach und schnell die Leitfähigkeit und somit die Echtheit von Edelmetallen zu bestimmen – sogar durch Kapseln, Blister und Folien mit einer Stärke bis 3 mm. Sie können von kleinen Münzen mit circa 10 Gramm über größere Münzen und Barren bis zu 50 Gramm messen.
Seite 20: English/Englisch
B. English/Englisch...
Seite 21: About Goldanalytix / Contact
Germany. In our team we are working on the development of safe and reliable testing methods for each kind of precious metal. The GoldScreenPen has been developed and is manufactured completely in Regensburg/Germany. Thanks to the close synergy of analytics know-how and device development, we are always up to date.
Seite 22: Scope Of Supply
The frequency of the GoldScreenPen was adjusted in a manner, that chemically or electroplated metal layers of falsifications are totally pervaded. The penetration depth depends on the conductance of the testing sample and ranges from approximately 150 µm (pure silver), 250 µm...
Seite 23: Safety Instructions For Optimal Measurement Conditions
Inferior products can cause incorrect measurements or damage the internal electronic components of the GoldScreenPen.  Do not use the testing device in the presence of explosive gases, vapours or dust or in wet environment.
Seite 24: Operation And Display Elements
Operation and Display Elements Figure 1 – Overview of operation and display elements Beschreibung ① Miniature-sensor tip ② Power Button ③ LCD display showing the conductance value Conductance scale 0 – 62 MS/m, represents conductance graphically. No direct statement about ④...
Seite 25: Starting The Device And Performing A Measurement
After a short delay which is caused by an auto calibration process the display shows that the GoldScreenPen is ready to use (⑤). Please be aware of removing metallic objects from the sensor tip while starting the device. The advice ⑧...
Seite 26 Conditions for optimal results (see Figure 2):  The device is also able to determine the conductance through thin blisters and films (maximum thickness ca. 0.25 mm). Hereby, the accuracy will decrease. Nevertheless, best results will be achieved with direct contact of the tip to the metal. ...
Seite 27: Evaluation And Interpretation Of The Results
Please keep in mind that this device only shows the conductivity of the object and deduces from that, which material it could be. The GoldScreenPen only measures the electric conductivity. This is why we additionally recommend in case of doubt the use of a conductivity value reference table (see annex of the manual).
Seite 28 Absolute certainty, especially about the exact composition, can only be achieved with a destructive, total chemical analysis. Please don't be deterred by this information - the GoldScreenPen detects most of the current counterfeits of bullion metals if you compare the conductivities. For example, the current frequently and very well faked ¼, ½...
Seite 29: Important Hints For Measuring With The Goldscreenpen
Then the GoldScreenPen will not give you a reliable answer. "Smaller" objects are normally penetrated completely by the magnetic induction field - in case of bigger ones (from 1 ounce on, according to their geometry), forgers would have to use very little amounts of fake material in order to not get caught.
Seite 30 100 parts of copper there is 98 parts of copper + 2 parts of iron. The gold content is therefore not reduced. The conductivity value can therefore change and makes the interpretation of the results more difficult. In case of strong ferromagnetism, the GoldScreenPen will show “ferro. metal!” and a conductivity value of “L=n.a.”, which normally indicates a counterfeit.
Seite 31 GoldScreenPen. It rather shows you that the conductivity is plausible for silver (>30 MS/m) and the dimensions and the weight have to be examined very thoroughly.
Seite 32: A1. Overview Of Conductance Of Common Alloys Of Precious Metal Bullions
A1. Overview of Conductance of Common Alloys of Precious Metal Bullions Tolerance Conductance Fineness Density Designation Type range [MS/m] [‰] [g/cm conductivity Gold 999 45.0 43.5-48.4 999.9 19.3 Gold 995 35.2 34-36.5 19.2 Gold 986 26.5 25-29 19.0 Gold 916 (A) 9.5-10 17.5 Gold 916 (B)
Seite 33: A2. Overview Of Conductance Of Common Alloys Of Jewellery Metals
A2. Overview of Conductance of Common Alloys of Jewellery Metals electr. Density Precious metals conductivity [g/cm³] [MS/m] Platinum 999 21.45 Palladium 999 11.99 Osmium 10.9 22.59 Ruthenium about 14.1 12.37 Rhodium (sintered) 18.5 12.38 Iridium about 19.7 22.56 electr. Density Foreign metals and conductivity alloys...
Seite 34: More Non-Destructive Gold-Testing Devices By Goldanalytix
More non-destructive Gold-Testing Devices by Goldanalytix GoldScreenSensor The GoldScreenSensor allows you to test quickly and easily the genuineness of precious metals – even through capsules, blisters and plastic films with a thickness of 3 mm. You can measure small coins of about 10 grams and bigger coins and ingots up to 50 grams.
Seite 36 Goldanalytix ist eine eingetragene Marke der/ a registered trademark of MARAWE GmbH & Co. KG Donaustaufer Str. 378, Gebäude 64/ Building 64 93055 Regensburg Amtsgericht – Registergericht – Regensburg HRA 9148, Sitz: Regensburg Persönlich haftende Gesellschafterin/personally liable partner: MARAWE Verwaltungs GmbH, Sitz: Regensburg Amtsgericht Regensburg HRB 14591 Geschäftsführer/Managers: Dr.
