GOLDANALYTIX GOLDSCREENPEN Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für GOLDSCREENPEN:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
G
S
P
OLD
CREEN
EN
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GOLDANALYTIX GOLDSCREENPEN

Inhaltszusammenfassung für GOLDANALYTIX GOLDSCREENPEN

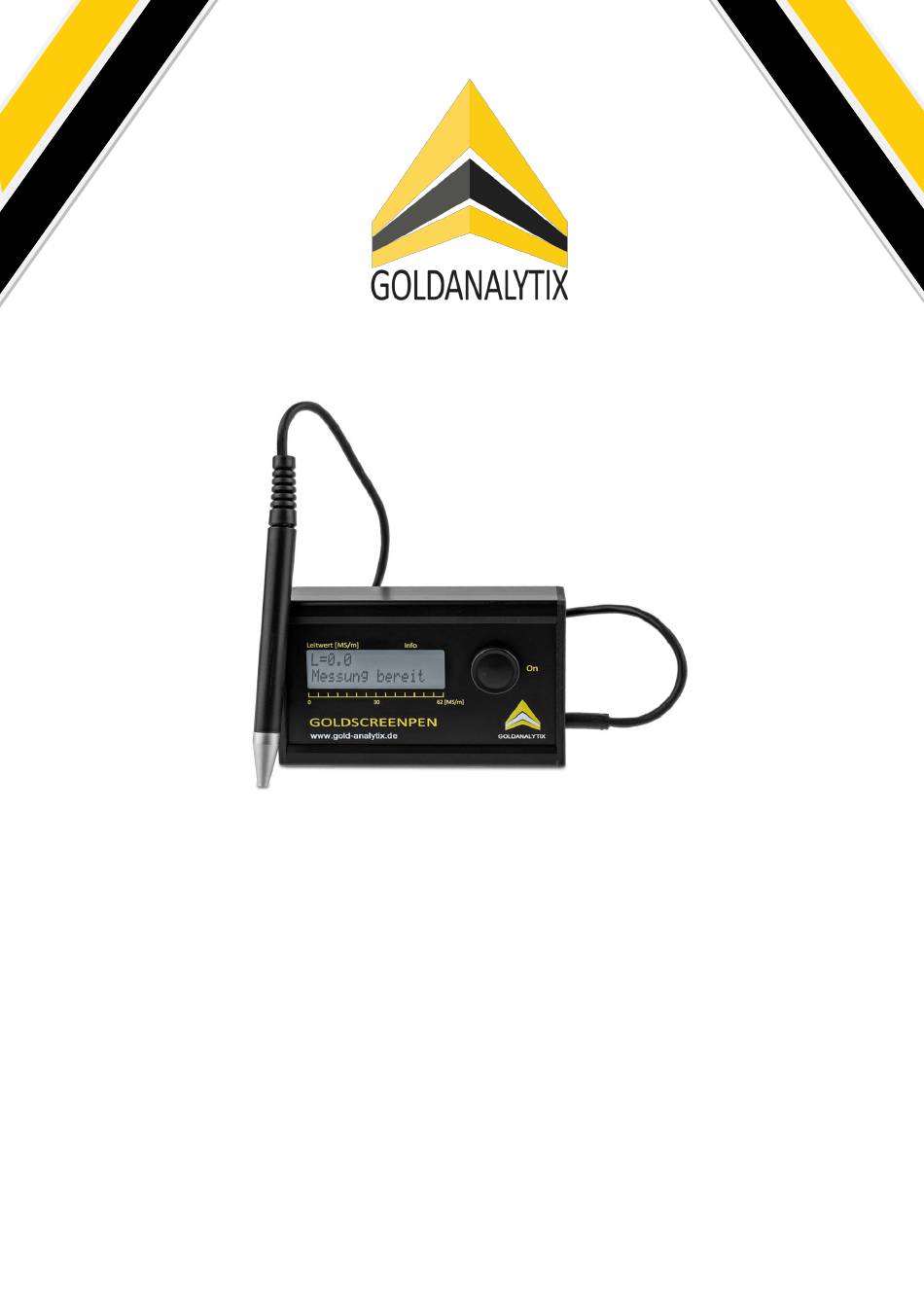

  • Seite 1 CREEN Bedienungsanleitung...
  • Seite 2 Juli 2020, Rev. 3, 03/22 © 2020 MARAWE GmbH & Co. KG, Alle Rechte vorbehalten. Gedruckt in der EU. Sämtliche Produktnamen sind Warenzeichen der betreffenden Firmen.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Über Goldanalytix / Kontakt ....................... 2 2. Einführung ............................. 2 3. Lieferumfang ............................3 4. Messprinzip ............................3 5. Sicherheitshinweise zur optimalen Messumgebung ..............4 6. Bedienung und Anzeigeelemente ...................... 5 7. Starten des Geräts und Durchführung der Messung ..............

  • Seite 4: Über Goldanalytix / Kontakt

    1. Über Goldanalytix / Kontakt Goldanalytix, gegründet im Jahr 2010, ist der führende Anbieter für Edelmetallprüfmethoden in Deutschland. In unserem Team arbeiten wir für Sie an der Entwicklung von sicheren und zuverlässigen Prüfmethoden für Edelmetalle aller Art. Die Produktentwicklung sowie die Fertigung des GoldScreenPens erfolgen dabei vollständig in Regensburg/Deutschland.

  • Seite 5: Lieferumfang

    Goldanalytix in Verbindung (Kontaktdaten siehe S. 2). 4. Messprinzip Der GoldScreenPen nutzt die Wirbelstrommessung als Messmethode. Jedes Metall weist einen charakteristischen Leitwert (Einheit: Megasiemens pro Meter [MS/m]) auf, wodurch die Bestimmung, ob es sich um eine Fälschung oder auch einer Unterlegierung handelt, erst ermöglicht wird.

  • Seite 6: Sicherheitshinweise Zur Optimalen Messumgebung

    5. Sicherheitshinweise zur optimalen Messumgebung Beachten Sie bei der Durchführung Ihrer Messungen bitte folgende Hinweise:  Verwenden Sie nur das mitgelieferte Ladegerät (Ladezeit circa 4 Stunden bei leerem Akku, es wird kein Ladesymbol während des Ladevorgangs angezeigt). Minderwertige Produkte können zu Fehlmessungen, Schädigung des Akkus oder der internen Elektronik des GoldScreenPens führen.

  • Seite 7: Bedienung Und Anzeigeelemente

    6. Bedienung und Anzeigeelemente Abbildung 1 - Übersicht der Bedienelemente und Anzeigemodi Beschreibung ① Miniatur-Sensorspitze ② Einschalt-Taste ③ LCD-Display mit Leitwertanzeige Leitwertskala 0 – 62 MS/m, stellt den Leitwert grafisch ④ dar. Keine direkte Aussage zur Echtheit des Prüfobjekts. Anzeige „Messung bereit“ oder „Bereit“: ⑤...

  • Seite 8: Starten Des Geräts Und Durchführung Der Messung

    Zum Einschalten des Geräts drücken Sie bitte kurz die Einschalt-Taste ②. Das Display zeigt nach kurzer Verzögerung, bedingt durch eine Autokalibrierung, dass Ihr GoldScreenPen für die Messung bereit ist (⑥). Bitte achten Sie beim Startvorgang darauf, dass sich kein Metallobjekt in der Nähe der Messspitze befindet.
  • Seite 9  Unterscheidung von Spezialstählen  und vieles mehr Den vom GoldScreenPen ermittelten Leitwert in MS/m vergleichen Sie mit den Leitwerttabellen im Anhang dieser Anleitung (siehe Tabellen ab S. 10 ff.). Sollten Sie beispielsweise eine Fälschung einer Reingold-Münze oder eines –Barrens vor sich haben, erkennen Sie dies sehr schnell und einfach daran, dass Ihnen das Gerät nicht den charakteristischen Wert von etwa 45 MS/m...
  • Seite 10 ähnliche Dichte wie Silber aufweisen (z.B. Blei/Zinn [3-6 MS/m] oder Molybdän- Legierungen [ca. 19 MS/m]). Diese Metalle sind im Vergleich zu Silber sehr günstig und leicht zu verarbeiten. Der Leitwert unterscheidet sich dennoch sehr deutlich, was mit dem GoldScreenPen nachgewiesen werden kann.
  • Seite 11 Prüfobjekts durch Messung von Geometrie und Gewicht oder durch das archimedische Prinzip wie es z.B. bei der Goldanalytix Dichtewaage angewendet wird. Die Dichten der genannten Fremdmetalle bzw. deren Legierungen unterscheiden sich immer deutlich von der sehr hohen Dichte von Gold. Alternativ zur Dichtewaage kann der Goldgehalt destruktiv durch klassische Probiersäuren ermittelt werden.

  • Seite 12: A1. Leitwertübersicht Der Üblichen Legierungen Bei Anlage-Edelmetallen

    8. A1. Leitwertübersicht der üblichen Legierungen bei Anlage-Edelmetallen Leitfähigkeit Feingehalt Dichte Bezeichnung [MS/m] [‰] [g/cm Gold 999 45,0 999,9 19,3 Gold 986 26,5 19,0 Gold 916 (A) 17,5 Gold 916 (B) 11,1 17,8 Gold 916 (C) 11,8 17,8 Gold 900 17,2 Silber 999 61,0...

  • Seite 13: A2. Leitwertübersicht Der Üblichen Legierungen Bei Schmuck-Edelmetallen

    DM & €-Gedenkmünzen BRD z.B. 5 DM 1953-1979, 10 DM 1987-1997 & 10 € 2011-2015 Typ L Typ M Gängige Platinmünzen (Maple Leaf, Wiener Philharmoniker, etc.), 999,5er Barren Standard Palladiummünzen (Maple Leaf, Russland Rubel, etc.), 999,5er Barren Typ N Typ O Rhodiumbarren 999,0 1 Unze und Münzen z.B.
  • Seite 14 Bitte beachten Sie: 1. Rotgoldlegierungen lassen sich gut voneinander unterscheiden, wenn (wie bei den Münzen der Fall) wirklich reine Rotgoldlegierungen vorliegen (d.h. Kupfer und Gold in verschiedenen Verhältnissen, z.B. im Falle von 333 Rotgold: 33% Gold und 67% Kupfer). Dann gelten die genannten Sollwerte bei 20 °C.

  • Seite 15: Weitere Geräte Von Goldanalytix

    Durchdringung sämtlicher gängigen Barrengrößen über einer Unze und deckt Einschlüsse von Fremdmetallen mit anderen Schallgeschwindigkeiten auf. www.gold-analytix.de/ultraschallanalysegeraet Dichtewaage Die Goldanalytix Dichtewaage ist die hervorragende Lösung, Edelmetallgegenstände verschiedener Größen auf deren Echtheit zu prüfen. So unterscheidet sich z.B. ein vergoldeter Messingbarren in der Dichte von reinem Gold.
  • Seite 16 Goldanalytix ist eine eingetragene Marke der MARAWE GmbH & Co. KG Donaustaufer Str. 378, Gebäude 64 93055 Regensburg Amtsgericht – Registergericht – Regensburg HRA 9148, Sitz: Regensburg Persönlich haftende Gesellschafterin: MARAWE Verwaltungs GmbH, Sitz: Regensburg Amtsgericht Regensburg HRB 14591 Geschäftsführer: Dr. Jonas Mark, Dr. Peter Raster, Dr. Stefan Weiß...
