C42 SERIE Flug- und Betriebshandbuch
d) Ruderausschläge
Anmerkung: Die Grundeinstellung der Querruderunterseite ist -5° zur
Flügelsehne (Tangente Vorder- zu Hinterholm).
Sie ist definiert durch die Länge der Querruderstoßstangen.

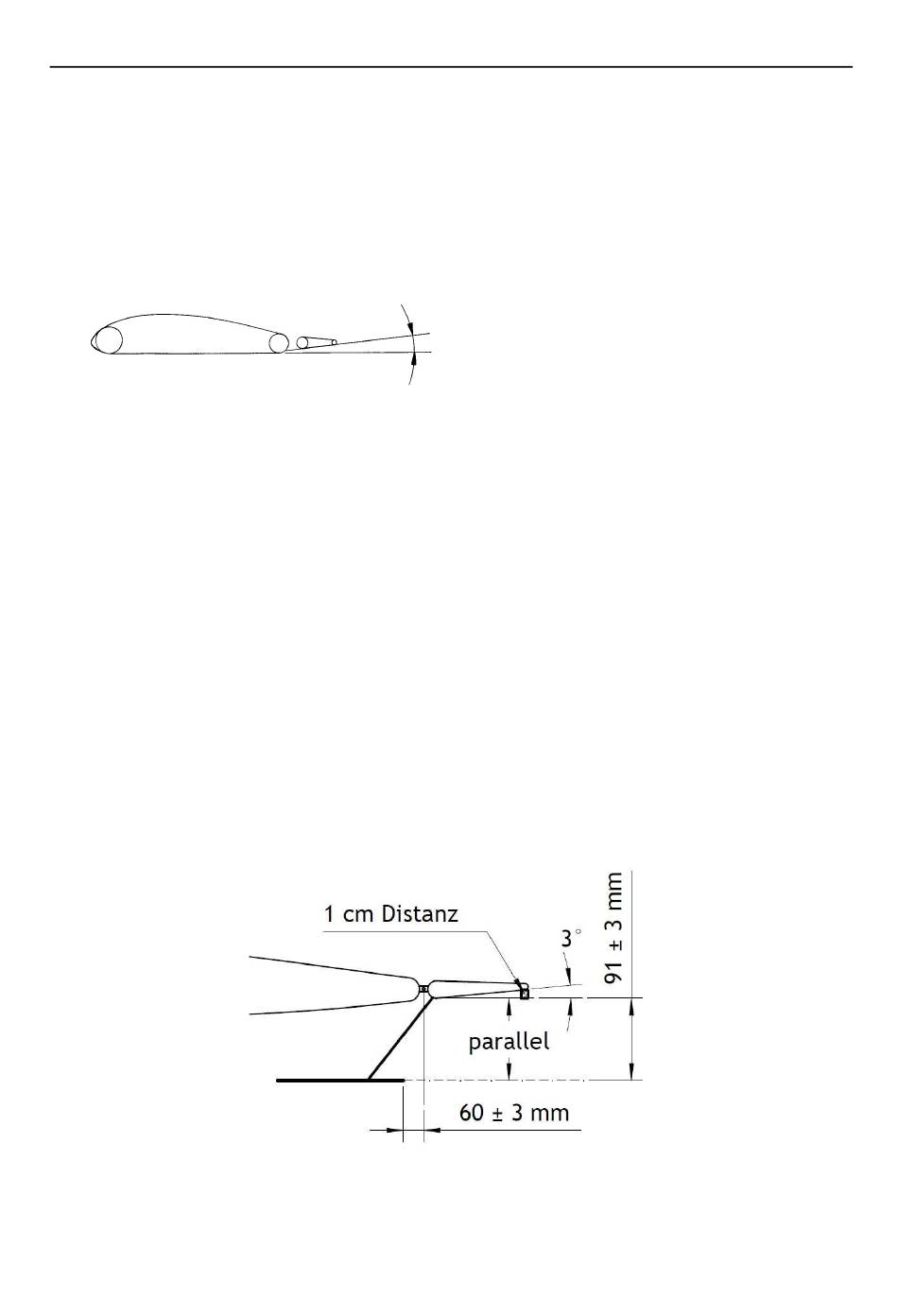

Abbildung 9: Winkel Querruderunterseite
zur Flügelsehne
Querruder-Ruderlage
Neutralstellung
nach oben
nach unten
Messpunktentfernung von der Ruderachse: ................................... 250 mm
Spadeseinstellungen am Querruder
Spadeswinkel in Bezug zur QR-Unterseite .................................... +3° ± 1°
Messung mit Wasserwaage bei Unterlage von 1cm unter Querruder-
Endleiste
PFBH LTF-UL-2019 C42C / CS Ausgabe 1 Rev. 2

Abbildung 10: Spadeswinkel in Bezug zum Querruder

-5°
-7° ± 1°
20° ± 2°
14° ± 2°
Abstand v.d.
Drehachse
-35 mm ± 10 mm
85 mm ± 10 mm
60 mm ± 10 mm
Seite 47 von 68
