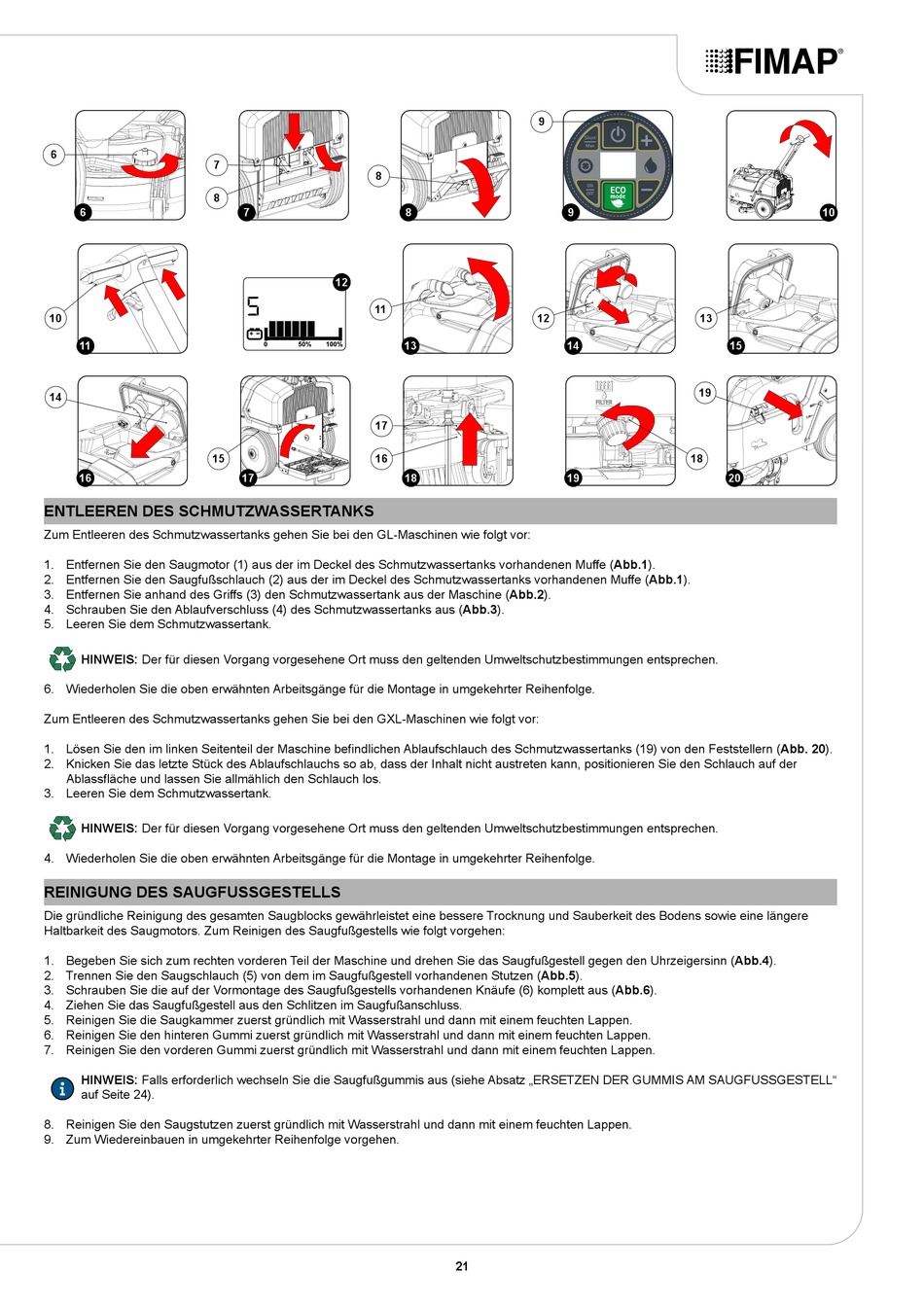

ENTLEEREN DES SCHMUTZWASSERTANKS
Zum Entleeren des Schmutzwassertanks gehen Sie bei den GL-Maschinen wie folgt vor:
1. Entfernen Sie den Saugmotor (1) aus der im Deckel des Schmutzwassertanks vorhandenen Muffe (Abb.1).
2. Entfernen Sie den Saugfußschlauch (2) aus der im Deckel des Schmutzwassertanks vorhandenen Muffe (Abb.1).
3. Entfernen Sie anhand des Griffs (3) den Schmutzwassertank aus der Maschine (Abb.2).
4. Schrauben Sie den Ablaufverschluss (4) des Schmutzwassertanks aus (Abb.3).
5. Leeren Sie dem Schmutzwassertank.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
6. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
Zum Entleeren des Schmutzwassertanks gehen Sie bei den GXL-Maschinen wie folgt vor:
1. Lösen Sie den im linken Seitenteil der Maschine befindlichen Ablaufschlauch des Schmutzwassertanks (19) von den Feststellern (Abb. 20).
2. Knicken Sie das letzte Stück des Ablaufschlauchs so ab, dass der Inhalt nicht austreten kann, positionieren Sie den Schlauch auf der
Ablassfläche und lassen Sie allmählich den Schlauch los.
3. Leeren Sie dem Schmutzwassertank.
HINWEIS: Der für diesen Vorgang vorgesehene Ort muss den geltenden Umweltschutzbestimmungen entsprechen.
4. Wiederholen Sie die oben erwähnten Arbeitsgänge für die Montage in umgekehrter Reihenfolge.
REINIGUNG DES SAUGFUSSGESTELLS
Die gründliche Reinigung des gesamten Saugblocks gewährleistet eine bessere Trocknung und Sauberkeit des Bodens sowie eine längere
Haltbarkeit des Saugmotors. Zum Reinigen des Saugfußgestells wie folgt vorgehen:
1. Begeben Sie sich zum rechten vorderen Teil der Maschine und drehen Sie das Saugfußgestell gegen den Uhrzeigersinn (Abb.4).
2. Trennen Sie den Saugschlauch (5) von dem im Saugfußgestell vorhandenen Stutzen (Abb.5).
3. Schrauben Sie die auf der Vormontage des Saugfußgestells vorhandenen Knäufe (6) komplett aus (Abb.6).
4. Ziehen Sie das Saugfußgestell aus den Schlitzen im Saugfußanschluss.
5. Reinigen Sie die Saugkammer zuerst gründlich mit Wasserstrahl und dann mit einem feuchten Lappen.
6. Reinigen Sie den hinteren Gummi zuerst gründlich mit Wasserstrahl und dann mit einem feuchten Lappen.
7. Reinigen Sie den vorderen Gummi zuerst gründlich mit Wasserstrahl und dann mit einem feuchten Lappen.
HINWEIS: Falls erforderlich wechseln Sie die Saugfußgummis aus (siehe Absatz „ERSETZEN DER GUMMIS AM SAUGFUSSGESTELL"
auf Seite 24).
8. Reinigen Sie den Saugstutzen zuerst gründlich mit Wasserstrahl und dann mit einem feuchten Lappen.
9. Zum Wiedereinbauen in umgekehrter Reihenfolge vorgehen.
