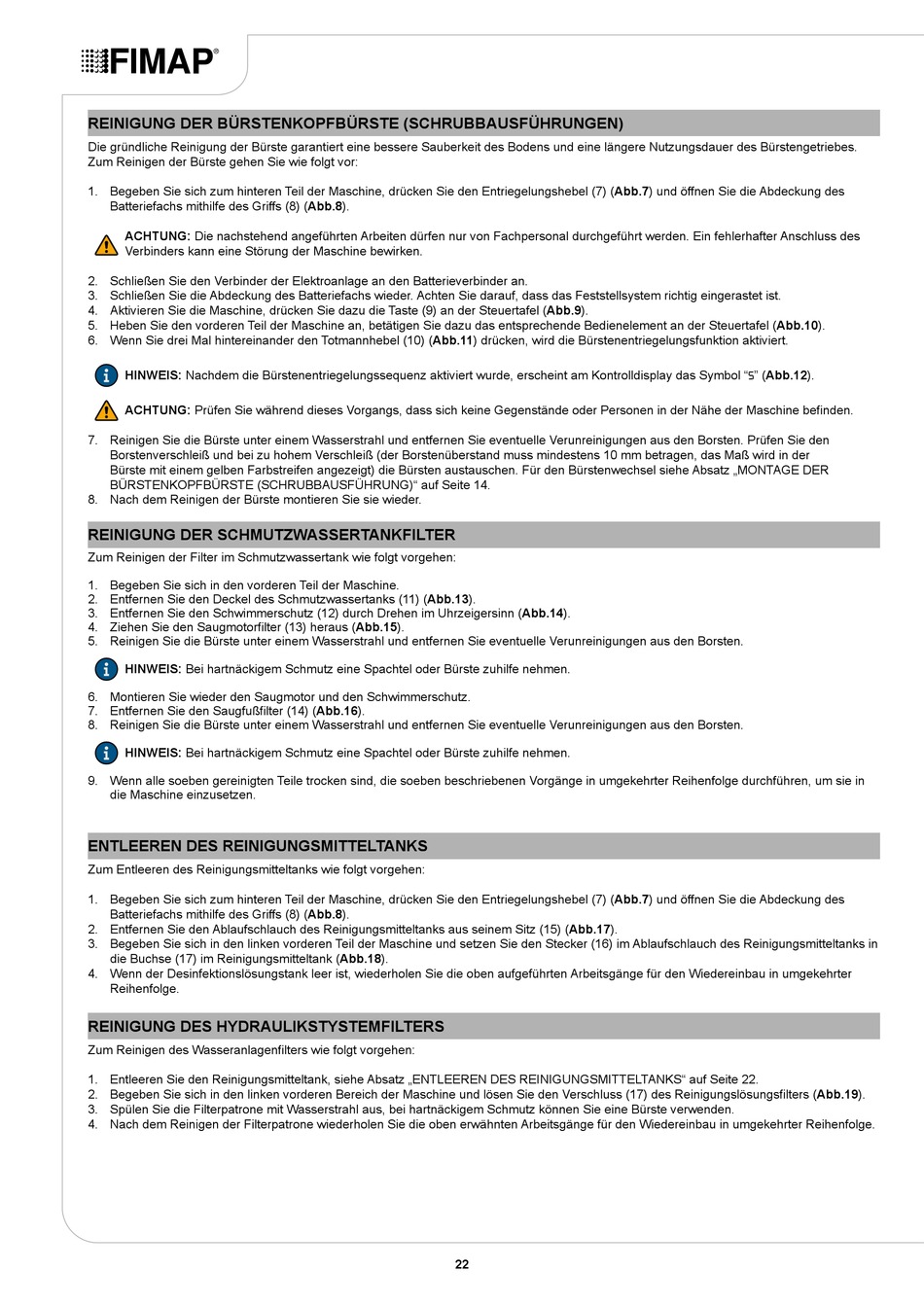

REINIGUNG DER BÜRSTENKOPFBÜRSTE (SCHRUBBAUSFÜHRUNGEN)
Die gründliche Reinigung der Bürste garantiert eine bessere Sauberkeit des Bodens und eine längere Nutzungsdauer des Bürstengetriebes.
Zum Reinigen der Bürste gehen Sie wie folgt vor:
1. Begeben Sie sich zum hinteren Teil der Maschine, drücken Sie den Entriegelungshebel (7) (Abb.7) und öffnen Sie die Abdeckung des
Batteriefachs mithilfe des Griffs (8) (Abb.8).
ACHTUNG: Die nachstehend angeführten Arbeiten dürfen nur von Fachpersonal durchgeführt werden. Ein fehlerhafter Anschluss des
Verbinders kann eine Störung der Maschine bewirken.
2. Schließen Sie den Verbinder der Elektroanlage an den Batterieverbinder an.
3. Schließen Sie die Abdeckung des Batteriefachs wieder. Achten Sie darauf, dass das Feststellsystem richtig eingerastet ist.
4. Aktivieren Sie die Maschine, drücken Sie dazu die Taste (9) an der Steuertafel (Abb.9).
5. Heben Sie den vorderen Teil der Maschine an, betätigen Sie dazu das entsprechende Bedienelement an der Steuertafel (Abb.10).
6. Wenn Sie drei Mal hintereinander den Totmannhebel (10) (Abb.11) drücken, wird die Bürstenentriegelungsfunktion aktiviert.
HINWEIS: Nachdem die Bürstenentriegelungssequenz aktiviert wurde, erscheint am Kontrolldisplay das Symbol "S" (Abb.12).
ACHTUNG: Prüfen Sie während dieses Vorgangs, dass sich keine Gegenstände oder Personen in der Nähe der Maschine befinden.
7. Reinigen Sie die Bürste unter einem Wasserstrahl und entfernen Sie eventuelle Verunreinigungen aus den Borsten. Prüfen Sie den
Borstenverschleiß und bei zu hohem Verschleiß (der Borstenüberstand muss mindestens 10 mm betragen, das Maß wird in der
Bürste mit einem gelben Farbstreifen angezeigt) die Bürsten austauschen. Für den Bürstenwechsel siehe Absatz „MONTAGE DER
BÜRSTENKOPFBÜRSTE (SCHRUBBAUSFÜHRUNG)" auf Seite 14.
8. Nach dem Reinigen der Bürste montieren Sie sie wieder.

REINIGUNG DER SCHMUTZWASSERTANKFILTER

Zum Reinigen der Filter im Schmutzwassertank wie folgt vorgehen:
1. Begeben Sie sich in den vorderen Teil der Maschine.
2. Entfernen Sie den Deckel des Schmutzwassertanks (11) (Abb.13).
3. Entfernen Sie den Schwimmerschutz (12) durch Drehen im Uhrzeigersinn (Abb.14).
4. Ziehen Sie den Saugmotorfilter (13) heraus (Abb.15).
5. Reinigen Sie die Bürste unter einem Wasserstrahl und entfernen Sie eventuelle Verunreinigungen aus den Borsten.
HINWEIS: Bei hartnäckigem Schmutz eine Spachtel oder Bürste zuhilfe nehmen.
6. Montieren Sie wieder den Saugmotor und den Schwimmerschutz.
7. Entfernen Sie den Saugfußfilter (14) (Abb.16).
8. Reinigen Sie die Bürste unter einem Wasserstrahl und entfernen Sie eventuelle Verunreinigungen aus den Borsten.
HINWEIS: Bei hartnäckigem Schmutz eine Spachtel oder Bürste zuhilfe nehmen.
9. Wenn alle soeben gereinigten Teile trocken sind, die soeben beschriebenen Vorgänge in umgekehrter Reihenfolge durchführen, um sie in
die Maschine einzusetzen.

ENTLEEREN DES REINIGUNGSMITTELTANKS

Zum Entleeren des Reinigungsmitteltanks wie folgt vorgehen:
1. Begeben Sie sich zum hinteren Teil der Maschine, drücken Sie den Entriegelungshebel (7) (Abb.7) und öffnen Sie die Abdeckung des
Batteriefachs mithilfe des Griffs (8) (Abb.8).
2. Entfernen Sie den Ablaufschlauch des Reinigungsmitteltanks aus seinem Sitz (15) (Abb.17).
3. Begeben Sie sich in den linken vorderen Teil der Maschine und setzen Sie den Stecker (16) im Ablaufschlauch des Reinigungsmitteltanks in
die Buchse (17) im Reinigungsmitteltank (Abb.18).
4. Wenn der Desinfektionslösungstank leer ist, wiederholen Sie die oben aufgeführten Arbeitsgänge für den Wiedereinbau in umgekehrter
Reihenfolge.

REINIGUNG DES HYDRAULIKSTYSTEMFILTERS

Zum Reinigen des Wasseranlagenfilters wie folgt vorgehen:
1. Entleeren Sie den Reinigungsmitteltank, siehe Absatz „ENTLEEREN DES REINIGUNGSMITTELTANKS" auf Seite 22.
2. Begeben Sie sich in den linken vorderen Bereich der Maschine und lösen Sie den Verschluss (17) des Reinigungslösungsfilters (Abb.19).
3. Spülen Sie die Filterpatrone mit Wasserstrahl aus, bei hartnäckigem Schmutz können Sie eine Bürste verwenden.
4. Nach dem Reinigen der Filterpatrone wiederholen Sie die oben erwähnten Arbeitsgänge für den Wiedereinbau in umgekehrter Reihenfolge.
22
